КОРПУС С ГОСТИНИЧНЫМИ НОМЕРАМИ В СОСТАВЕ КОМПЛЕКСА ДЛЯ ОТДЫХА   (2011 г.)

Архитектор:   Шернин М.Д.



ГЕНЕРАЛЬНЫЙ ПЛАН

Отведенный под застройку земельный участок расположен в поселке Новая, Московской области.

С севера участок примыкает к территории, занятой объектами промышленности. В дальнейшем предполагается его рекультивация и присоединение к существующему участку. С южной стороны место для постройки здания примыкает к центральной площади всей территории, включающей в себя банный комплекс, гостевые таунхаусы и отдельно стоящий ресторан.то.Рельеф участка ровный. Результаты инженерно-геологических изысканий свидетельствуют о пригодности участка для строительства проектируемого дома. Основной вход в здание расположен с южной стороны. Проектом предлагается благоустройство прилегающей к проектируемому дому территории. Тротуары выполняются из бетонной тротуарной плитки. В местах размещения въездов и выездов автомобилей предусмотрены пониженные борта тротуаров.

Проектом предусмотрено размещение светильников на фасаде здания и пешеходном пространстве для освещения площадок около входов. У основных входов в здание устанавливаются  мусорные урны. Предлагается также смонтировать подсветку фасадов здания для обогащения ночного силуэта загородной среды.

АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ.

Проект представляет собой 3 этажное здание, предназначенное для размещения отдыхающих. На 1 этаже запроектированы 14 гостиничных номеров и офисный блок (временный) на месте двух номеров в осях 10-12. Напротив входа расположена лестница на верхние этажи и лифт. Из центрального вестибюля мы попадаем в боковые коридоры, из которых, в свою очередь, проходим в гостиничные номера. В торце каждого коридора обустроен эвакуационный выход наружу. Между промежуточной площадкой лестницы и наружной стеной сделан световой колодец, в верхней части обращенный на юг, за счет чего он наполняется светом и дополнительно освещает лестничный узел. Для дополнительного «эффекта прозрачности» можно выполнить переходные площадки из прозрачного стекла (и ступени тоже). На каждом из этажей предусмотрено тех. помещение для обслуживания номеров с отверстием в перекрытии (бельепровод).

На 2 этаже также расположены гостиничные номера (16 штук), тех помещение. Номер в осях 11-12 повышенной комфортности, оборудован просторной террасой, обращен на 3 стороны света и имеет повышенную площадь.

На 3 этаже запроектированы номера более просторные. Они расположены выше всех, следовательно из низ открывается великолепный обзор на окружающее пространство.Они также обращены на южную сторону, значит в них всегда будет солнечно и светло. Террасы, принадлежащие этим номерам, расположены «через номер» и значит, не примыкают к другим террасам. Кроме этого, на крыше имеется общая терраса – где может быть смонтирован детский бассейн (в летнее время) и проживающие в гостинице будут им пользоваться. На другой половине кровли зарезервировано место под установку внешних блоков кондиционирования.

Здание предполагается возвести каркасным -- из железобетонных конструкций с монолитными дисками ж/б перекрытий

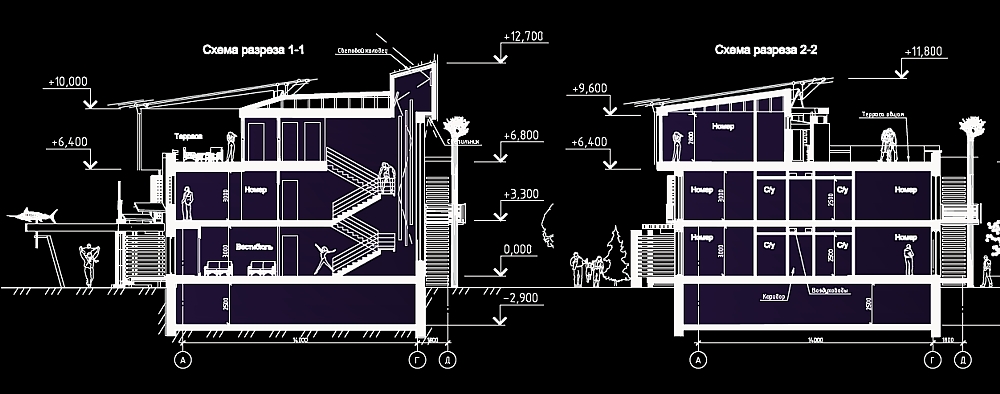

Высота этажа принята:

·        Подземный этаж ………………………            - 2,8 м от пола до пола.

·        Первый этаж ……………………………- 3,3 м от пола до пола.

·        Второй этаж ……………………………- 3,5 м от пола до пола

·        Третий этаж ………………………- 2,7 м от пола до потолка.

внешняя И ВНУТРЕННЯЯ ОТДЕЛКА ЗДАНИЯ.

Наружная отделка предусматривает:

  • вентилируемый фасад (без дополнительного утепления);

  • остекление согласно архитектурным решениям.

Цокольная часть здания (1 этаж) - облицовка натуральным камнем.

Фасады отделываются деревом  по металлическому каркасу и облицовочным кирпичом.

Заполнение проемов - оконные и дверные блоки  ПВХ с двойными стеклопакетами.

Внутренняя отделка выполняется в соответствии с функциональным назначением помещений. При этом, отделка всех помещений кроме технических и общего пользования ограничена подготовкой поверхностей под чистовое покрытие.

Эвакуация людей при пожаре.

Эвакуация людей при пожаре осуществляется:

  • из помещений  номеров первого этажа непосредственно наружу через балконные двери и по рассредоточенным выходам в торцах коридоров, через вестибюль на первом этаже;

  • из помещений 2 этажа - через лестничную клетку в осях 5-6, эвакуационные лестницы в торцах здания, непосредственно наружу через балконы (террасы).

  • из помещений 3 этажа - через лестничную клетку в осях 5-6, эвакуационные лестницы в торцах здания;

В лифтовых шахтах  предусмотрен подпор воздуха при пожаре.



ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

Площадь застройки – 665 кв.м.

Общая площадь здания – 1284 кв.м.

В том числе:

-         надземная часть – 1250 кв.м

-         подземная часть – 34 кв.м.

Строительный объем здания –5600 куб.м.

В том числе:

-         надземная часть -  5480 куб.м.

-         подземная  часть –120 куб.м.

Этажность здания – 3 этажа.

Количество номеров – 35 шт.

В том числе:

-         на 1 этаже – 14 номеров и офис на 2 номера.

-         на 2 этаже – 16 номеров.

-         на 3 этаже – 5 номеров.

Офисное помещение с отдельным входом (временное, на 2 номера).

т

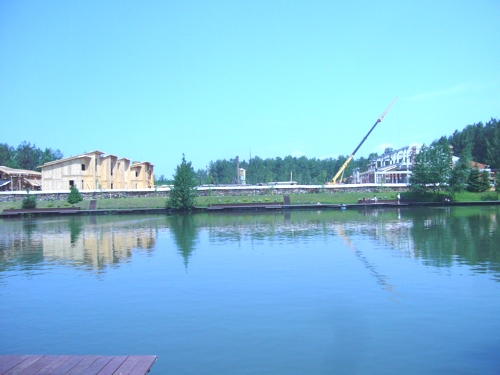

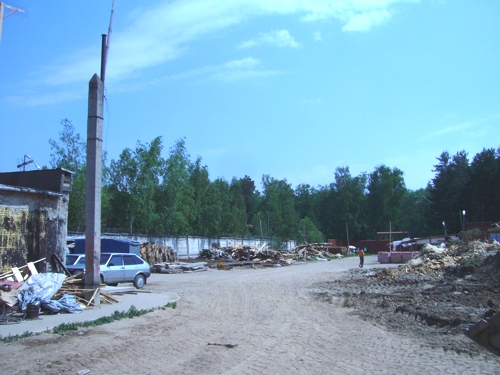

Существующее положение









Существующее положение

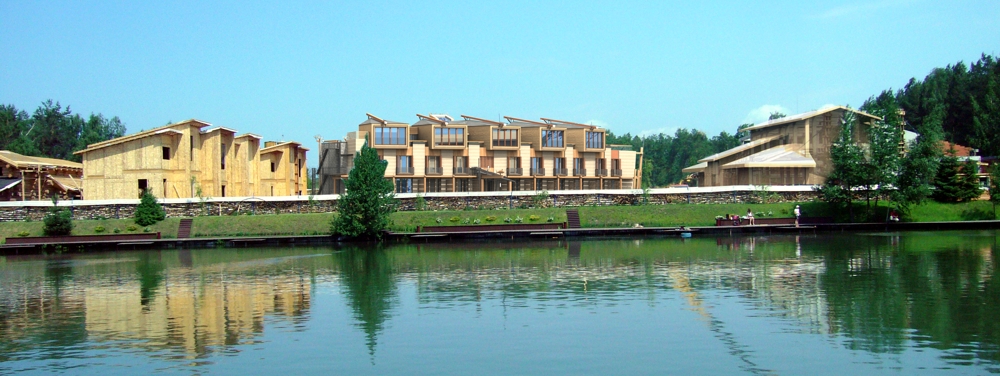

Гостиница в Подмосковье

Фотомонтаж

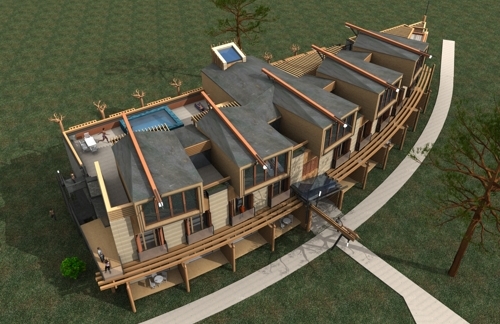

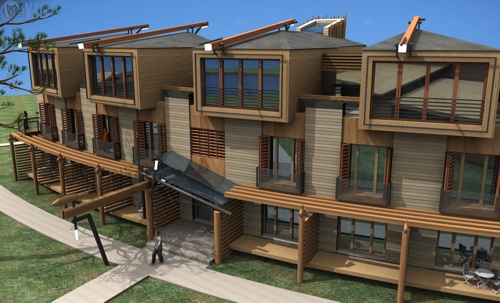

Проект гостиницы в подмосковье

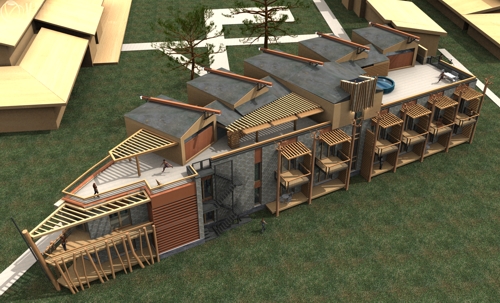

Вид с высоты птичьего полета









Проект гостиницы в подмосковье

Вид с высоты птичьего полета





Гостиница в Подмосковье

Вид со стороны пруда

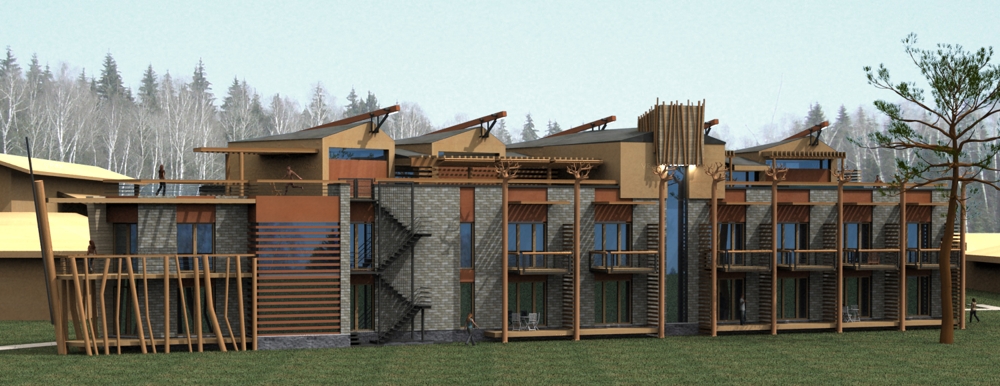

Гостиница в Подмосковье

Вид со стороны примыкающего участка

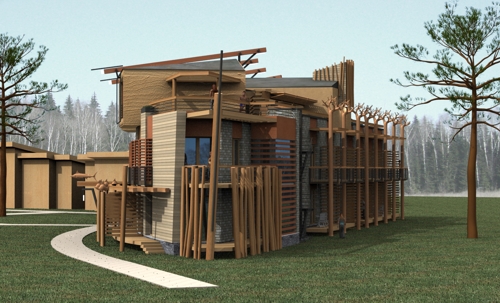

Проект мини гостиницы в подмосковье

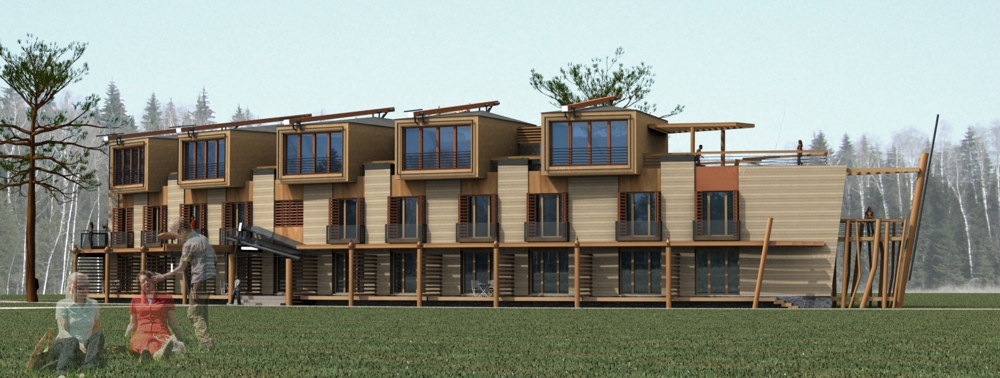

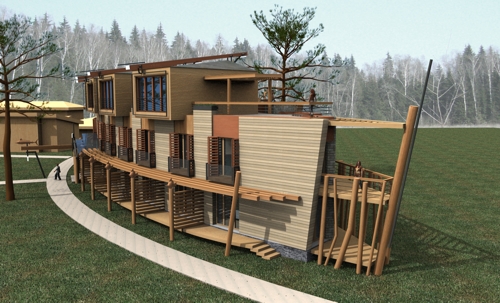

Перспективный вид



Проект гостиницы в подмосковье

Перспективный вид









Проект мини гостиницы в подмосковье

Перспективный вид







Проект мини гостиницы в подмосковье

Перспективный вид





Мини гостиница

Терраса офиса и номера 2 этажа









Мини гостиница

Входная группа

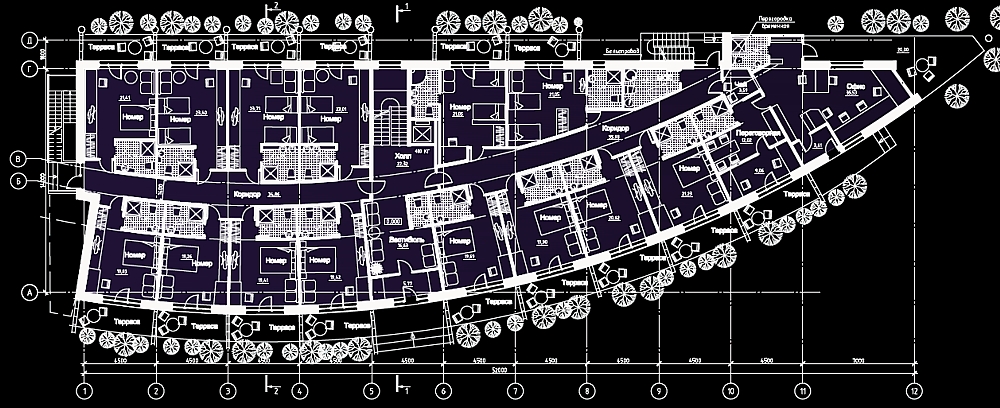

План 1 этажа

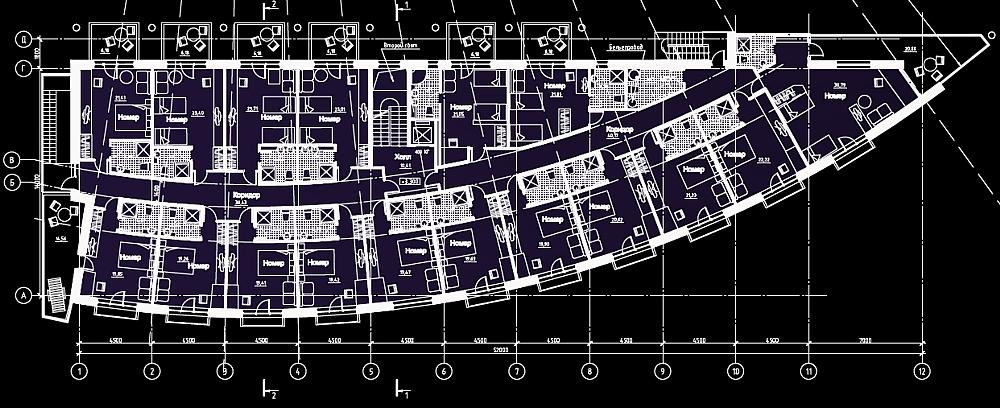

План 2 этажа

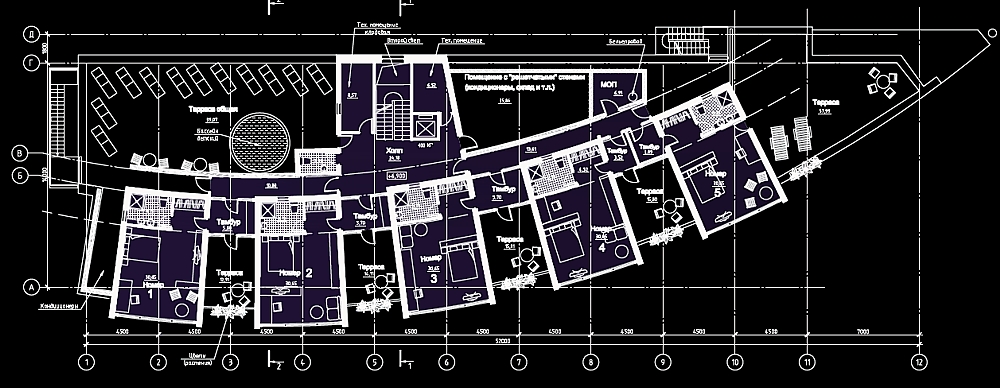

План 3 этажа

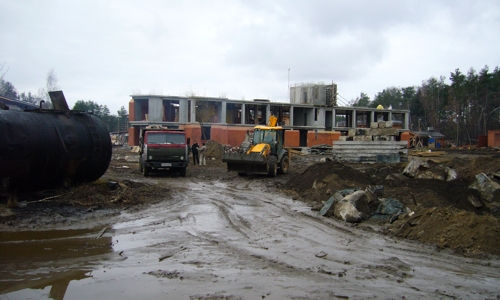

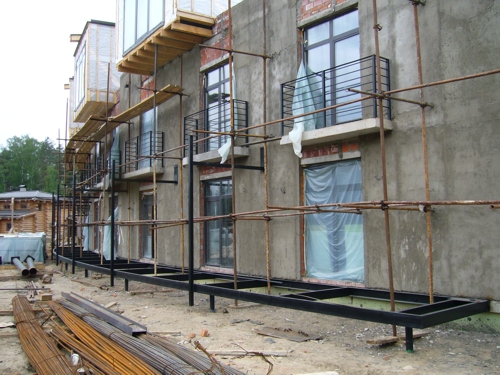

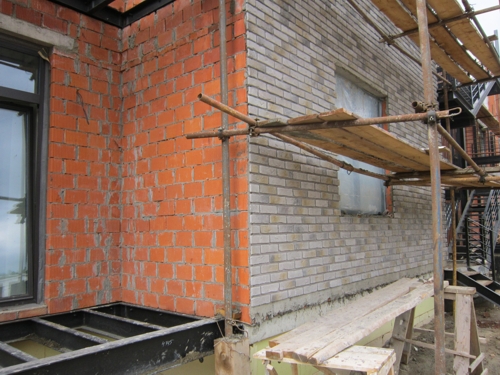

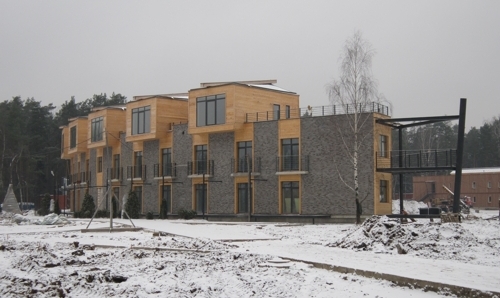

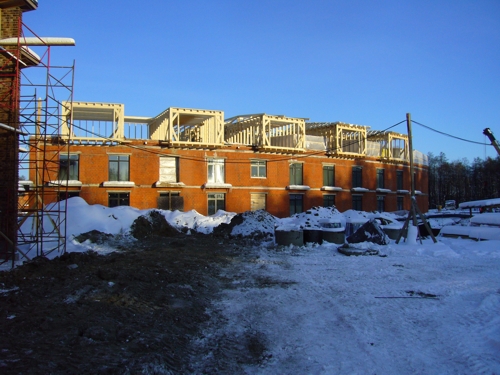

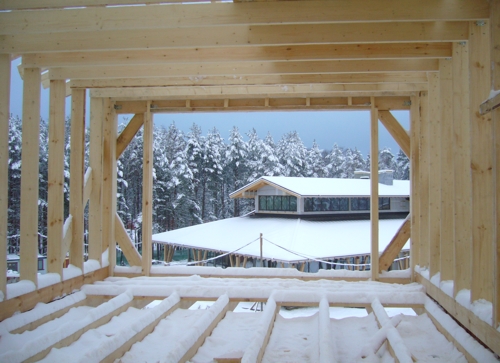

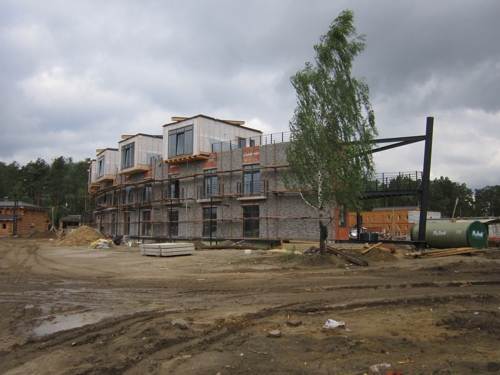

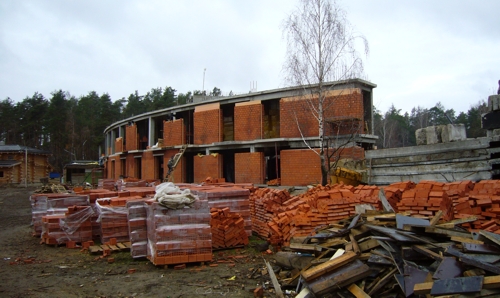

СТРОИТЕЛЬСТВО

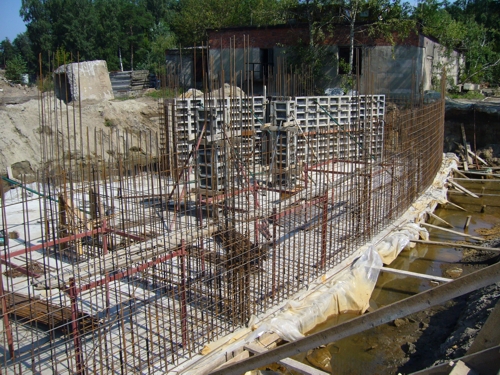

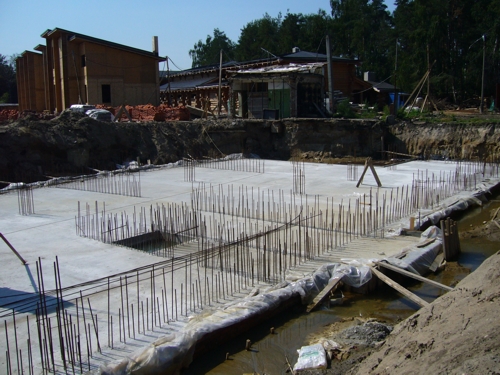

Строительство гостиницы

Август 2011







Строительство гостиницы

Август 2011

Ноябрь 2011





Ноябрь 2011

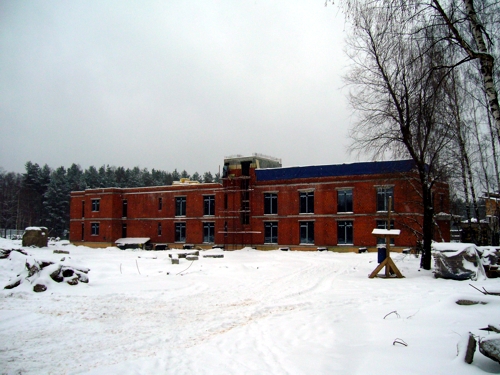

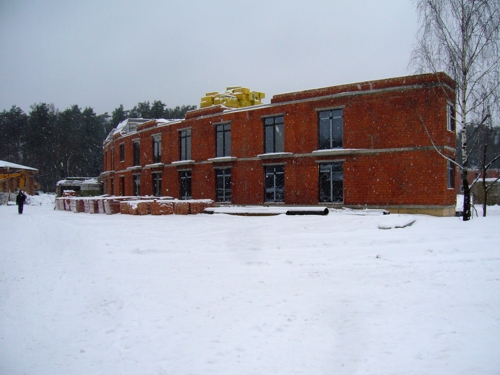

Декабрь 2011





Декабрь 2011

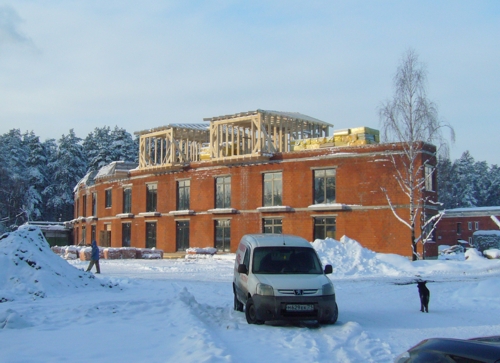

Январь 2012





Январь 2012

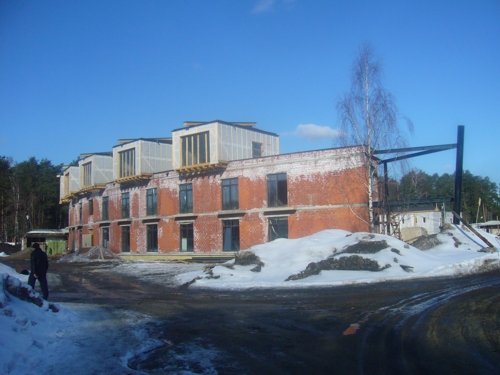

Минигостиница в подмосковье

Январь 2012





Минигостиница в подмосковье

Март 2012

Минигостиница в подмосковье

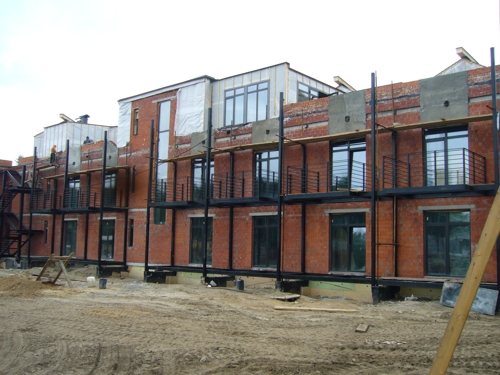

Май 2012



Май 2012

Июнь 2012



Июнь 2012

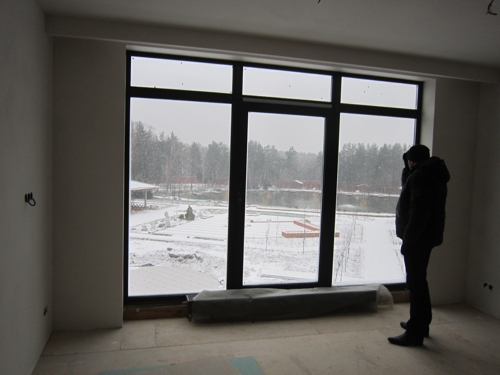

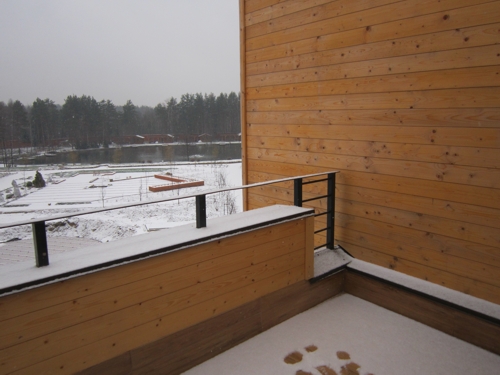

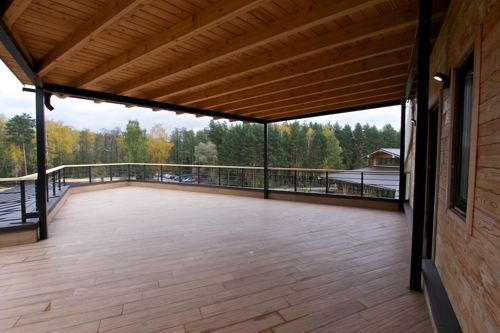

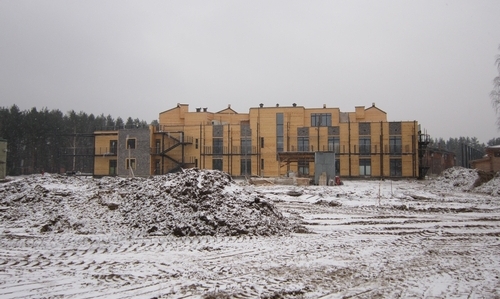

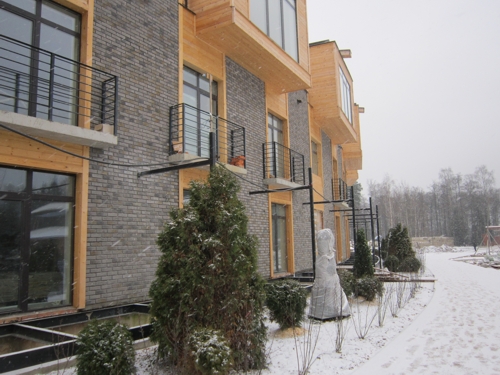

Ноябрь 2012



Ноябрь 2012



Ноябрь 2012

Ноябрь 2012



Ноябрь 2012



Ноябрь 2012

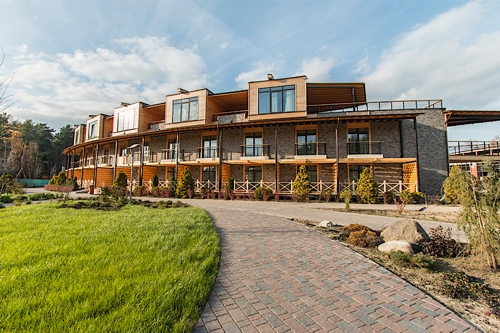

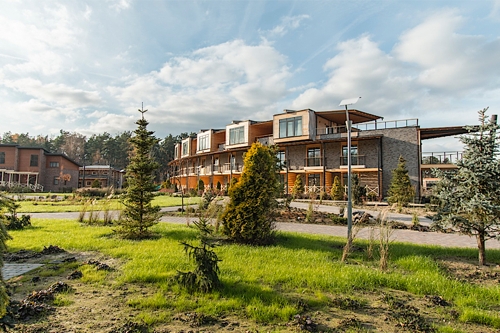

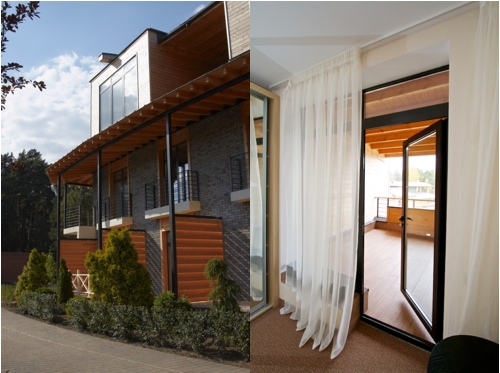

Проект гостиницы в Подмосковье

Лето 2013



Проект гостиницы в Подмосковье

Лето 2013



Лето 2013







Лето 2013



Лето 2013





Лето 2013

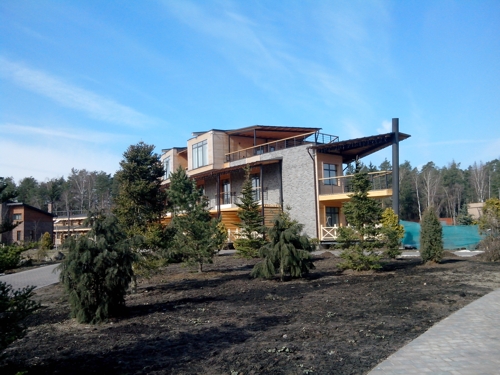

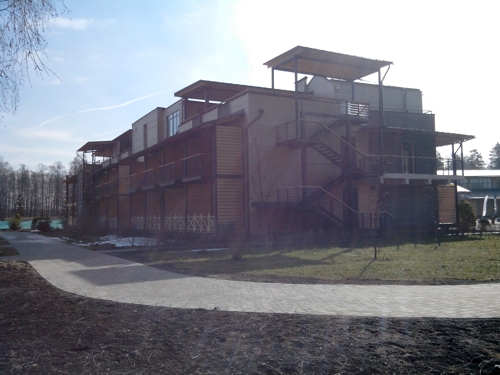

Апрель 2014



Апрель 2014
