ПРОЕКТ  ДОСУГОВОГО ЦЕНТРА В СОСТАВЕ КОМПЛЕКСА ОТДЫХА  В ПОДМОСКОВЬЕ  (2011 г.)



Архитектор:  Шернин М.Д.

ГЕНЕРАЛЬНЫЙ ПЛАН

Отведенный под застройку земельный участок расположен в поселке Новая, Московской области.

С севера участок примыкает к дороге. С востока лес, с западной стороны место для постройки здания примыкает к центральной площади-скверу всей территории, которую окружают два гостиничных корпуса, с юга - отдельно стоящий ресторан.

. Рельеф участка ровный. Результаты инженерно-геологических изысканий свидетельствуют о пригодности участка для строительства проектируемого дома.

Основной вход в здание расположен с северной стороны.

Проектом предлагается благоустройство прилегающей к проектируемому дому территории. Тротуары выполняются из бетонной тротуарной плитки. В местах размещения въездов и выездов автомобилей предусмотрены пониженные борта тротуаров.

Предусмотрено размещение светильников на фасаде здания и пешеходном пространстве для освещения площадок около входов. У основных входов в здание устанавливаются  мусорные урны. Предлагается также смонтировать подсветку фасадов здания для обогащения ночного силуэта загородной среды.



АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ.

На 1 этаже проектом предусматривается размещение основных помещений здания. Из просторного вестибюля, (где находятся гардероб, зона отдыха, касса) можно пройти в раздевалки бассейна, в боулинг, в детскую игровую зону, пройти в бар, выйти во внутренний дворик или подняться на 2 этаж.  В осях 1 – 2 запроектировано помещение с отдельным выходом наружу, здесь в зимнее время будут переодеваться для катания на льду. В этой же части здания производится загрузка комплекса, находится пункт пропуска на территорию базы отдыха. В центральной части здания запроектирован бар, обслуживающий также и зону бассейна. Бассейн занимает самое большое по площади помещение, здесь также находится детский, неглубокий «лягушатник» рядом с медпунктом. Над помещением где находятся бассейны запроектирован широкий и протяженный фонарь верхнего освещения. От бассейна можно пройти на открытую, просторную террасу обращенную на центральный пруд или в противоположную сторону – в пристроенный корпус с комплексом бань различных видов. Поднимаясь на второй этаж по главной лестнице мы попадаем на промежуточный уровень-этаж, где могут располагаться как офисные так и технические помещения.

На 2 этаже расположены несколько не связанных между собой объемов. Самый крупный находится в осях А1 – Е1, здесь запроектированы бильярдная, переговорная комната, санузлы, административные помещения комплекса и центральный пункт охраны.  В центральной части здания выполнен еще один фрагмент второго этажа, на который мы попадаем непосредственно из помещения бассейна по винтовой лестнице. В нем находятся помещения для размещения Ди-джеев, проводящих праздники у бассенов и на открытом воздухе. В южной части постройки запроектирован еще один обьем второго этажа, вход в который осуществляется с торца здания. В нем находятся косметические кабинеты.

 В подвальном этаже запроектированы технические помещения для обслуживания всего здания, вход в подвал осуществляется с торца здания.

 Здание предполагается возвести каркасным -- из железобетонных конструкций с монолитными дисками ж/б перекрытий



ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

Общая площадь здания– 2750 кв.м.

 В том числе:

-         Подвальный (технический ) этаж – 440 кв.м.

-         Первый этаж – 1790 кв.м.

-         Второй этаж – 520 кв.м.

 Строительный объем здания –13680 куб.м.

В том числе:

-         Надземная часть – 12800 куб.м.

-         Подземная часть – 880 куб.м.

 Этажность здания – 2 этажа.


 Проект спортивно-досугового центра в Подмосковье

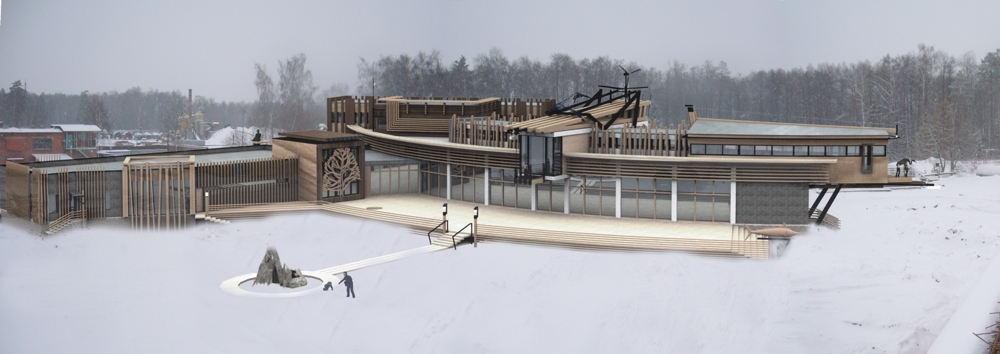

Фотомонтаж 1





Проект спортивно-досугового центра в Подмосковье

Фотомонтаж 2





Общественный центр в Подмосковье

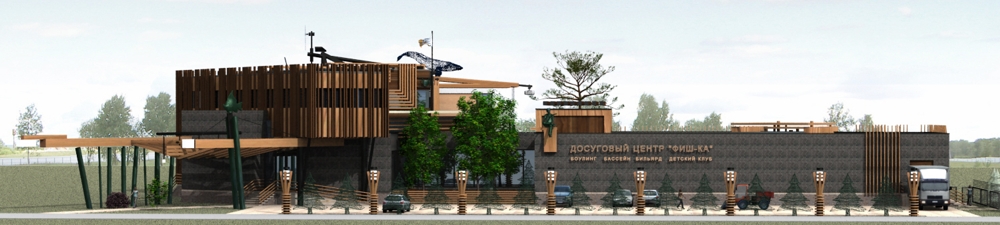

Вид с дороги

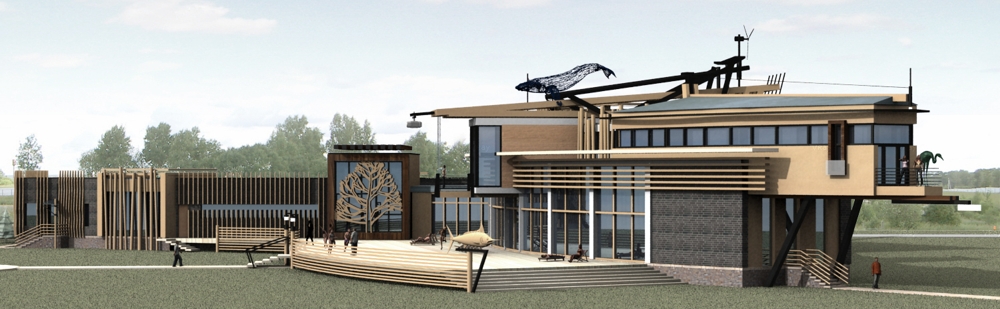

 Общественный центр в Подмосковье

Вид с территории комплекса



Общественный центр в Подмосковье

Вид с территории комплекса





Общественный центр в Подмосковье

Вид от ресторана



Общественный центр в Подмосковье

Вид от ресторана

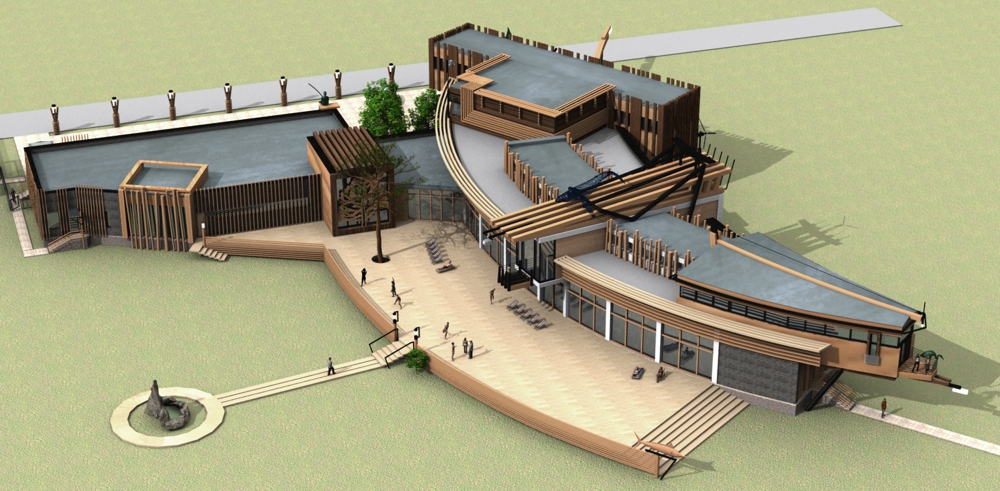

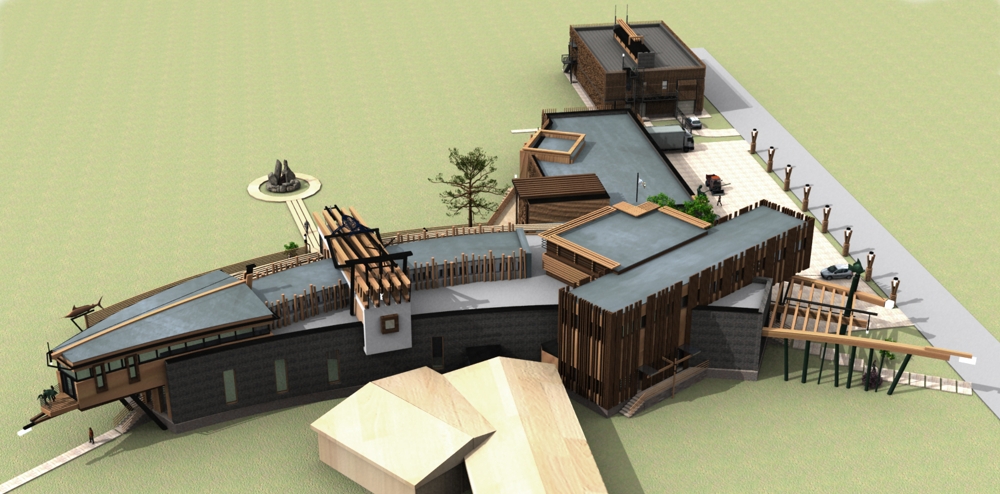

Проект общественного центра в Подмосковье

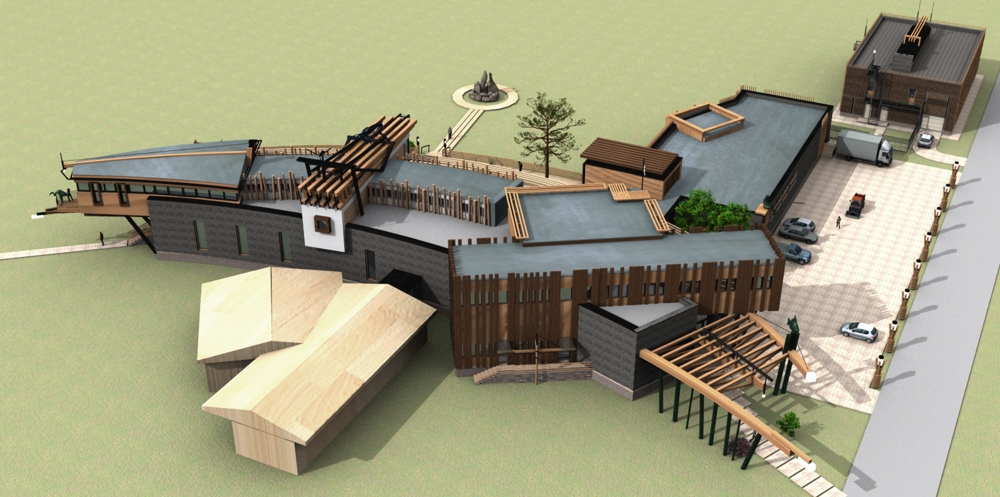

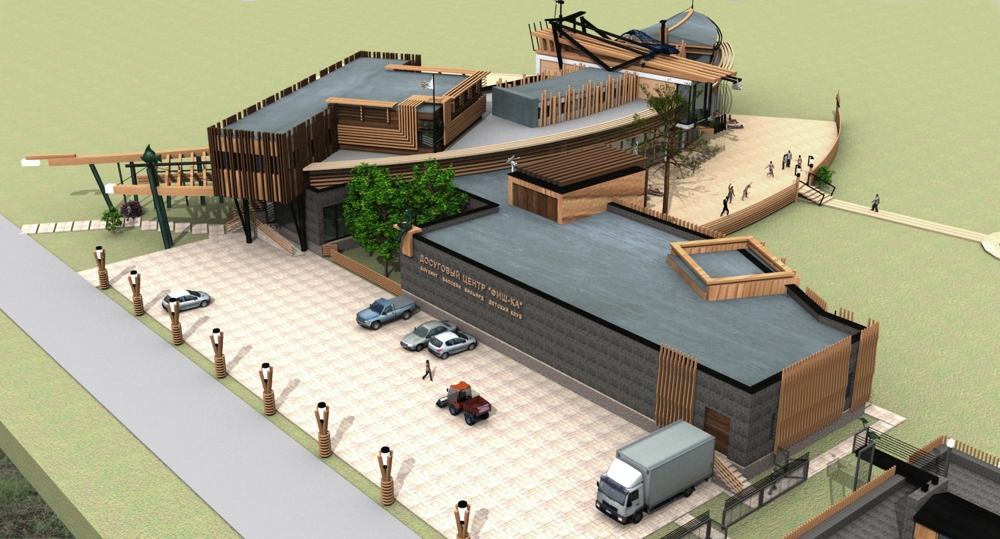

Вид с высоты птичьего полета





Проект общественного центра в Подмосковье

Вид с высоты птичьего полета





Проект общественного центра в Подмосковье

Вид с высоты птичьего полета





Проект досугового центра в Подмосковье

Вид с высоты птичьего полета





Проект досугового центра в Подмосковье

Вид с высоты птичьего полета

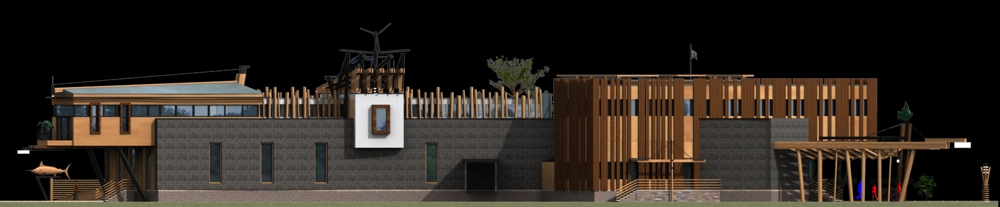

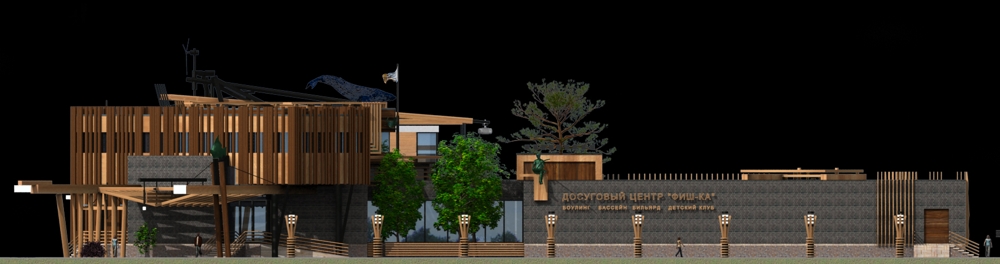

Проект досугового центра в Подмосковье

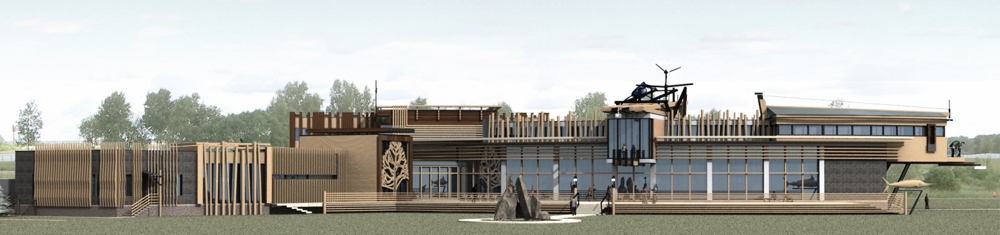

Фасад уличный



Проект досугового центра в Подмосковье

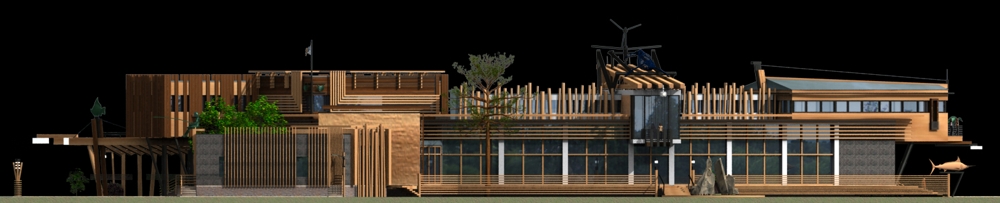

Фасад со стороны бани

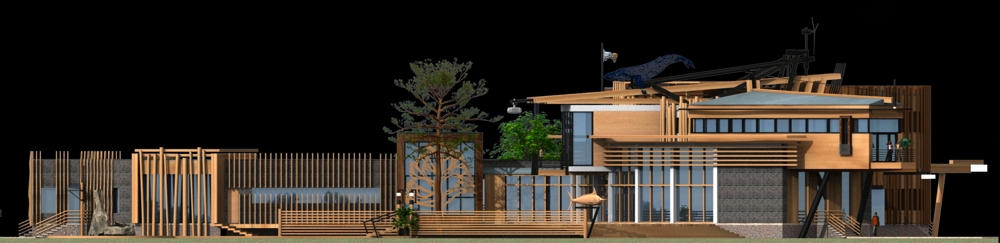

Проект досугового центра в Подмосковье

Фасад дворовый



Проект досугового центра в Подмосковье

Фасад дворовый









Проект досугового центра в Подмосковье

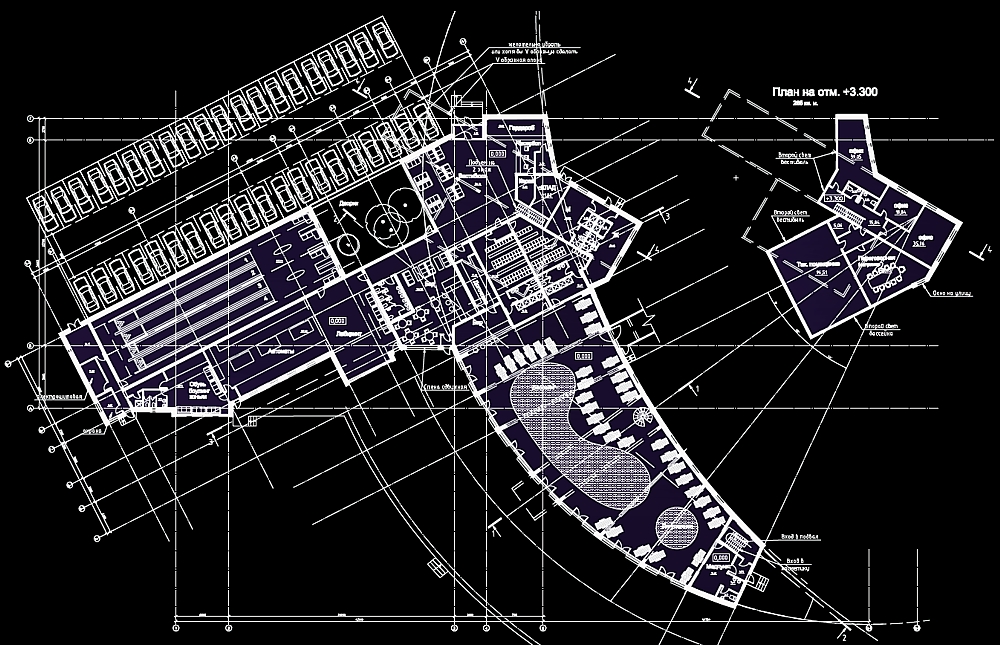

План 1 этажа





Проект досугового центра в Подмосковье

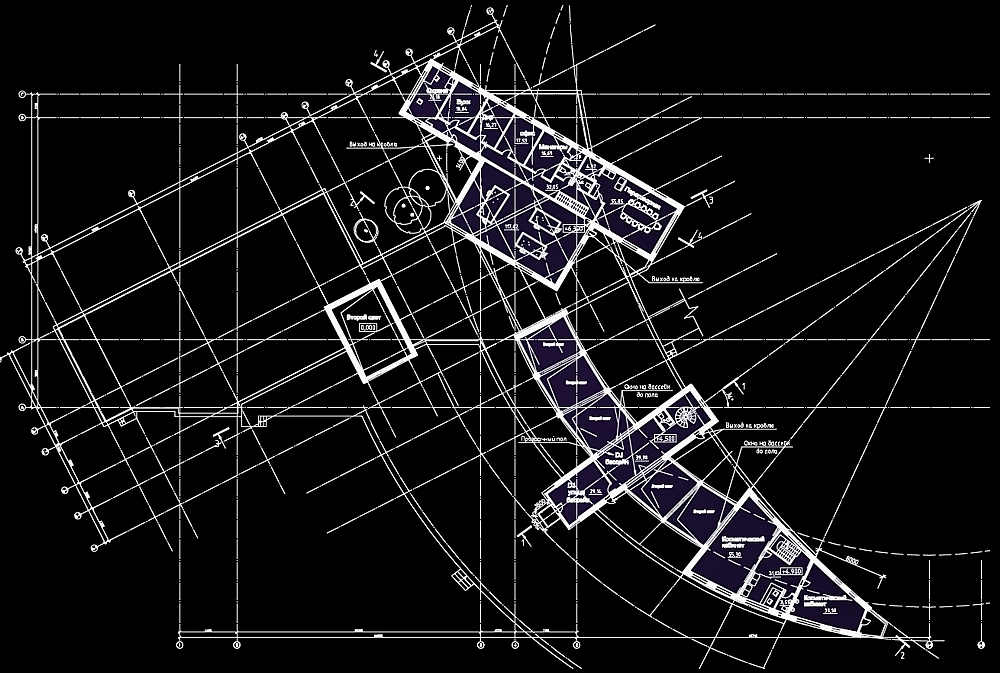

План 2 этажа





Проект досугового центра в Подмосковье



Проект досугового центра в Подмосковье



Проект досугового центра в Подмосковье



Проект досугового центра в Подмосковье

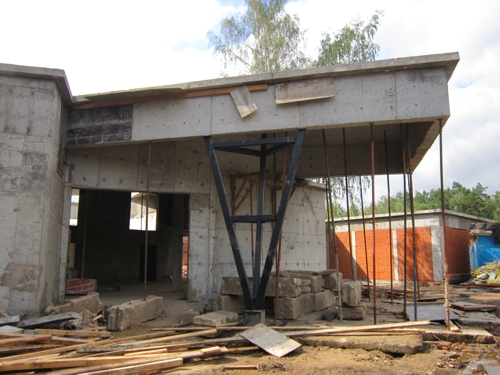

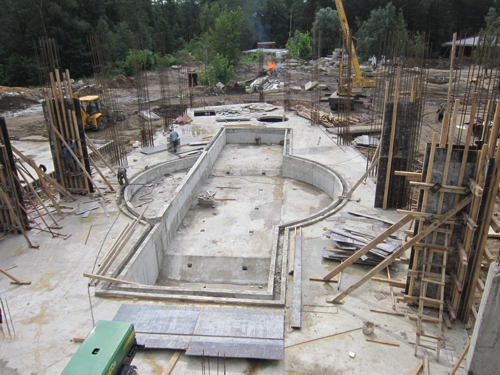

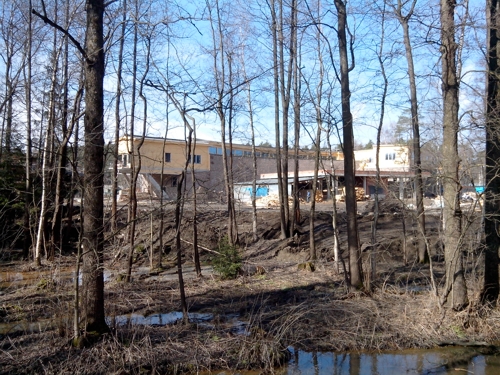

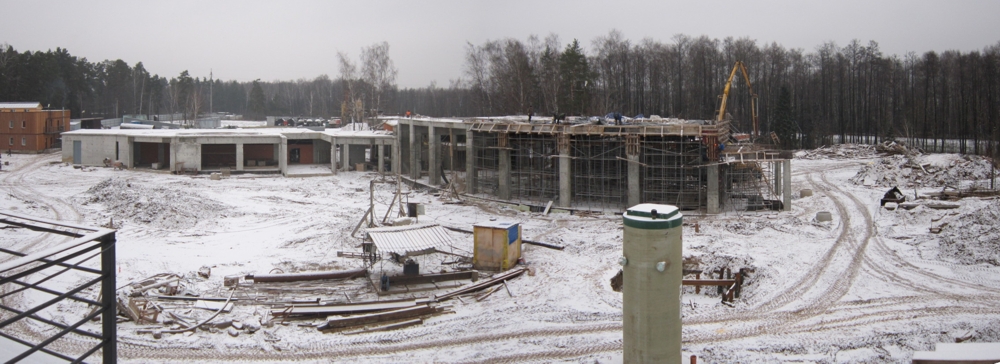

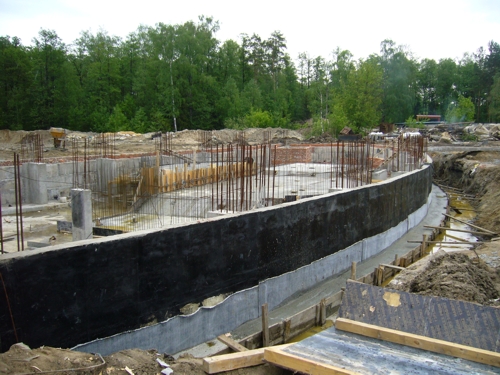

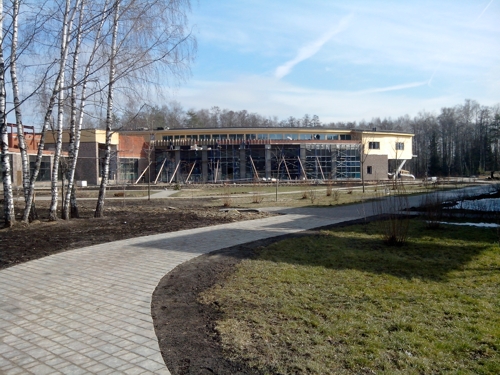

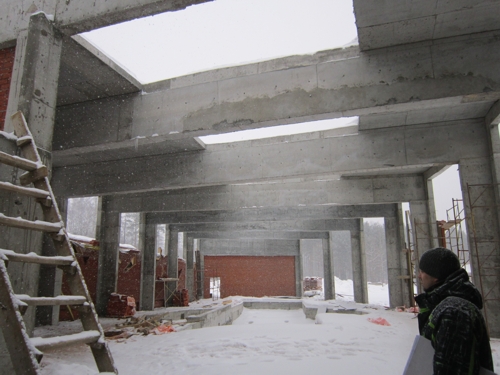

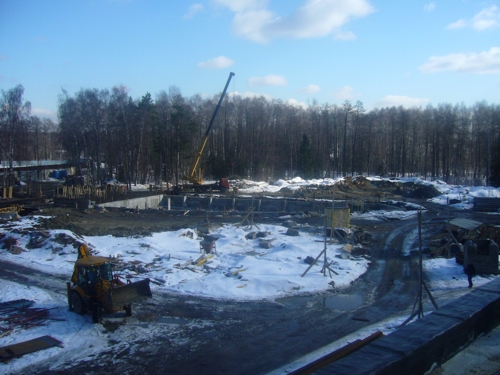

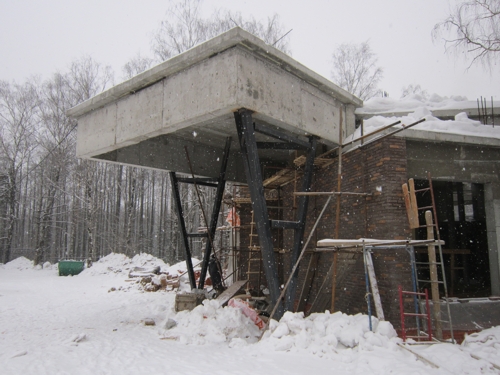

СТРОЙКА

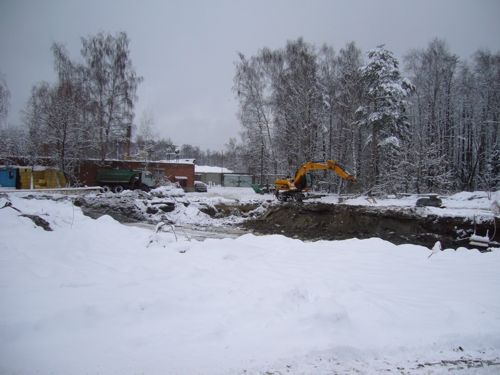

Январь 2012

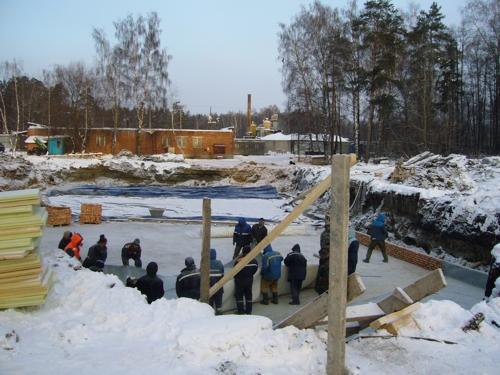

Февраль 2012

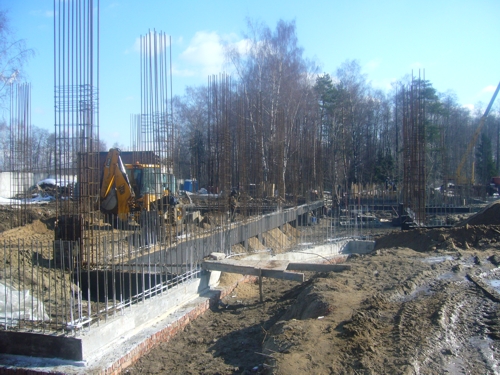

Март 2012





Апрель 2012

Май 2012

Май 2012



Общественный центр

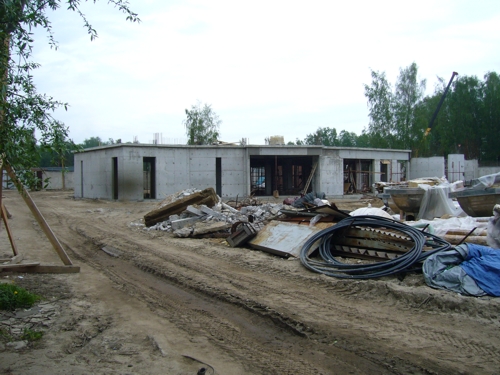

Июнь 2012



Общественный центр в Подмосковье

Июнь 2012






Ноябрь 2012





Досуговый центр в Подмосковье

  Март 2013



Центр семейного отдыха в Подмосковье

Март 2013

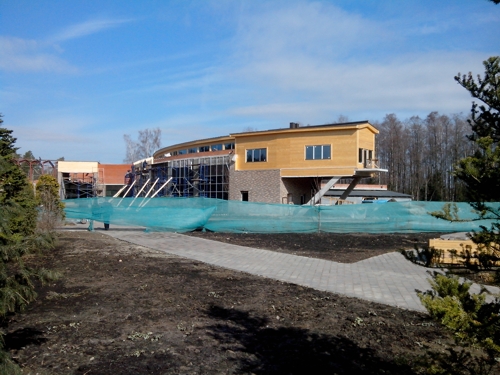

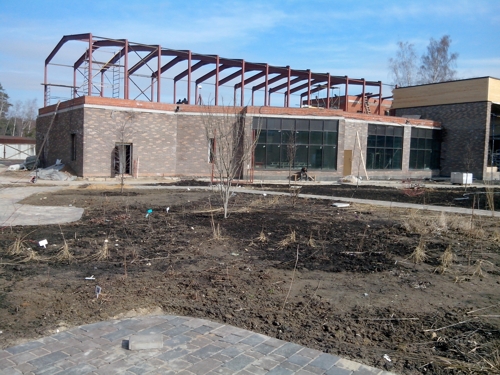

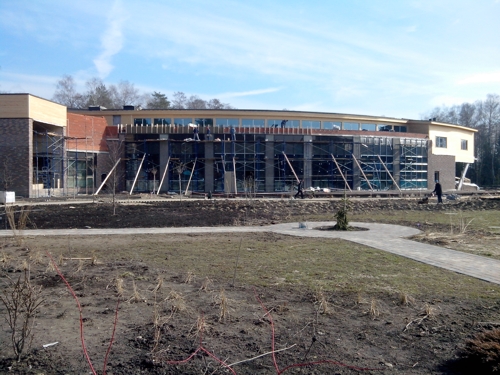

Апрель 2014



Апрель 2014



Апрель 2014





Апрель 2014



Апрель 2014





Апрель 2014
