ПРОЕКТ КОТТЕДЖА НА ТРИ СЕМЬИ В ПОДМОСКОВЬЕ (2013 г.)
Архитектор: Шернин М.Д.
В
рамках согласованной концепции предлагается в границах
землеотвода возвести
группу жилых блоков, предназначенных для постоянного проживания
трех семей.
Въезд
(выезд) на территорию осуществляется с
запада. Рельеф
участка ровный, уклон незначительный . Результаты
инженерно-геологических изысканий свидетельствуют о пригодности участка
для строительства проектируемого объекта. Проектом предлагается
единовременное освоение данной территории.
АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ . Проект предусматривает проживание
трех семей , каждый жилой блок имеет отдельный вход,
собственную котельную и собственный участок придомовой территории. На
всех этажах проектом предусматривается размещение стандартного набора
помещений с возможностью различных вариантов планировочного решения.
В каждом блоке также предусмотрена
просторная терраса на 1 этаже (частично крытая). Блок 1
(южный), предназначен для проживания двух людей пожилого возраста и
одного взрослого человека. Эта часть дома запроектирована одноэтажной с
подвальным этажом и антресолью в подкровельном пространстве. На 1 этаже
запроектированы кухня-столовая-гостиная в едином пространстве, ванная
для двух жилых комнат и гардеробная. В подвале будет размещена
котельная, просторная кладовая, постирочная, санузел, сауна с комнатами
отдыха. В подкровельном пространстве находится жилая комната с
персональным санузлом. Блок 2 (центральный) - трехэтажный, имеет
на 1 этаже гостиную с кухней, гостевой санузел, котельную и гардероб. На
2 этаже две жилые комнаты, гардероб (кладовая) и два санузла. Третий
этаж мансардный, здесь запроектированы две жилые комнаты и санузел.
Блок 3 (северный) сделан аналогично блоку 2, за исключением того,
что на 2 этаже три комнаты и два санузла, а вместо 3 этажа сделан
неотапливаемый чердак.
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Здание предполагается возвести на монолитном ,
фундаменте с перекрытиями из сборных плит. Внешние стены выполнить от
крупноразмерных блоков теплой керамики. Что позволит нам не применять
многослойные стены в качестве наружного ограждения. Высота первого этажа
составляет 3500 мм., второй этаж - 3000мм.
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ
ПОКАЗАТЕЛИ:
Площадь участка -
147 000 кв.м.
Площадь застройки – 320 кв.м.
Общая площадь здания – 584 кв.м.
В том числе:
БЛОК 1 - 244 кв.м.
БЛОК 2 – 196 кв.м
БЛОК 3 – 144 кв.м.
Строительный объем здания –1750 куб.м.

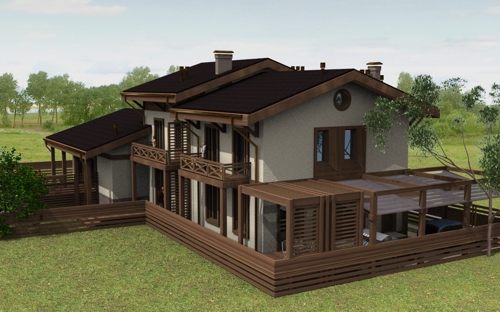

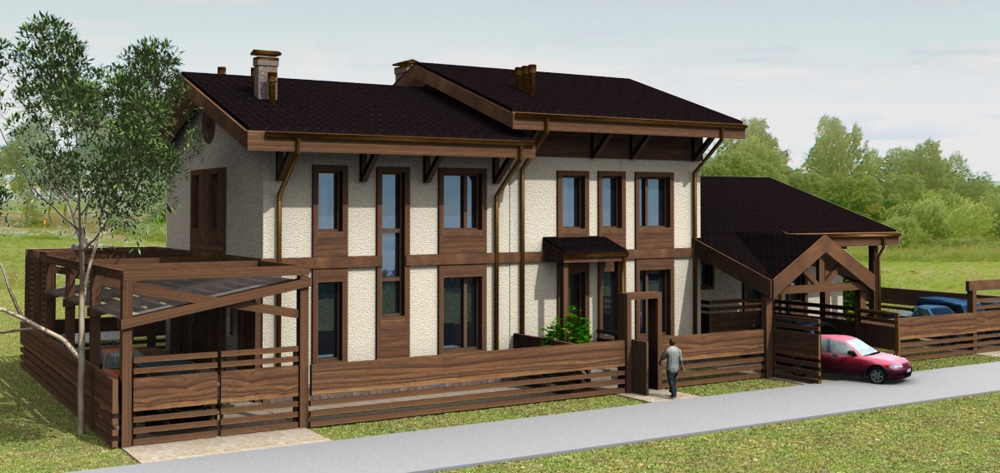

Общий вид от соседей

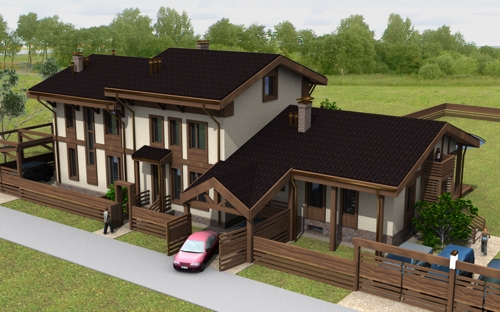

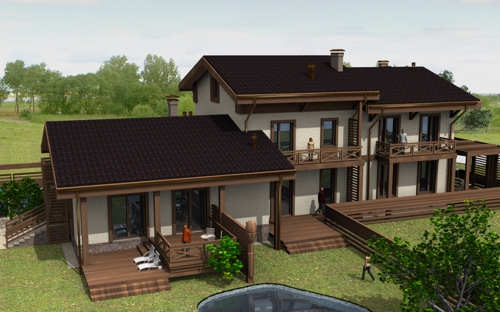

Вид с основной видовой точки

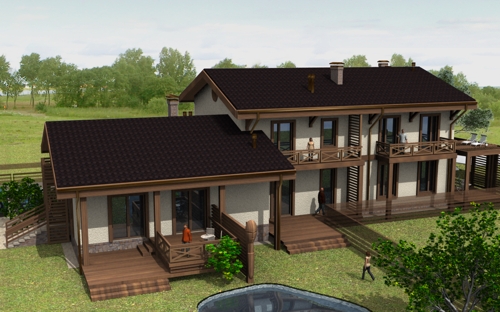

Вид с участка
Вид со стороны соседей
Вид со стороны соседей

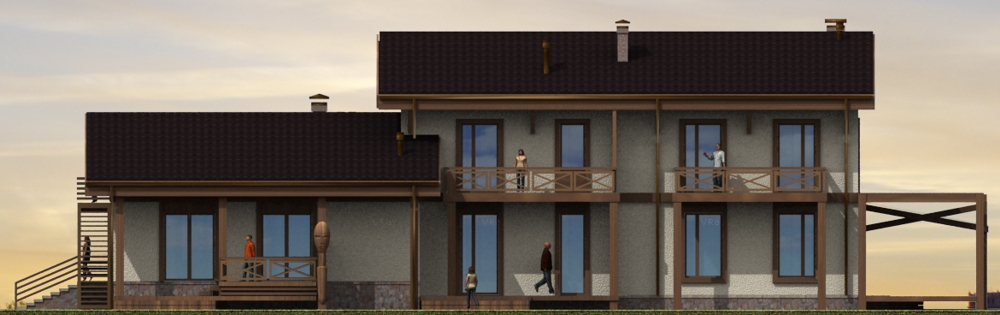

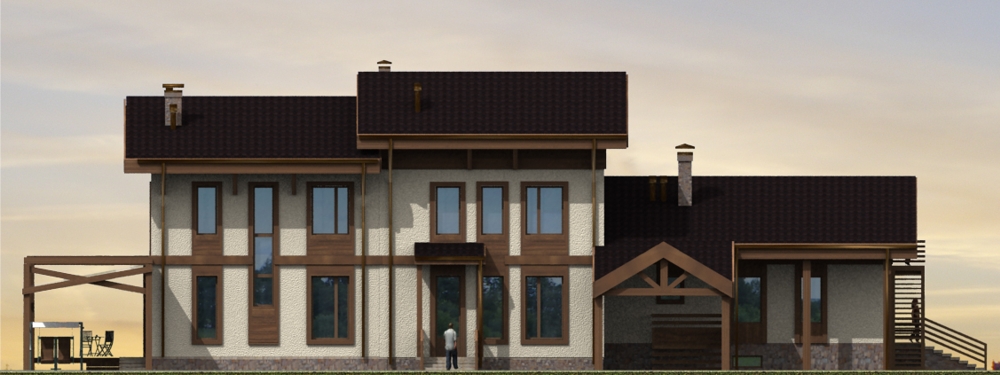

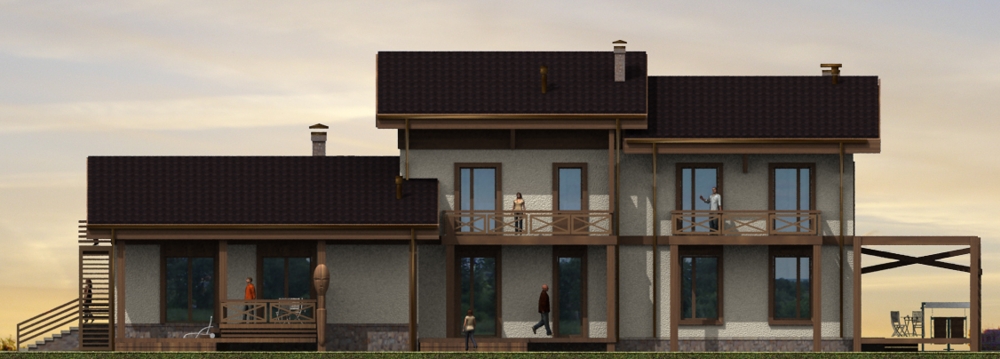

Главный фасад
Дворовый фасад

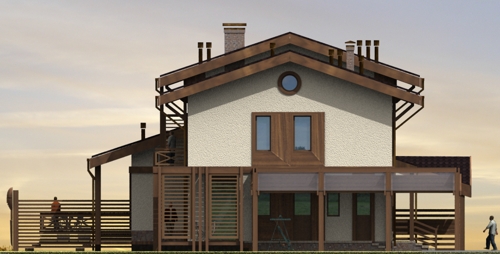

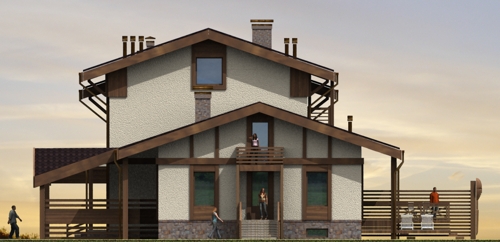

Боковой фасад
Боковой фасад
Схема генплана участка

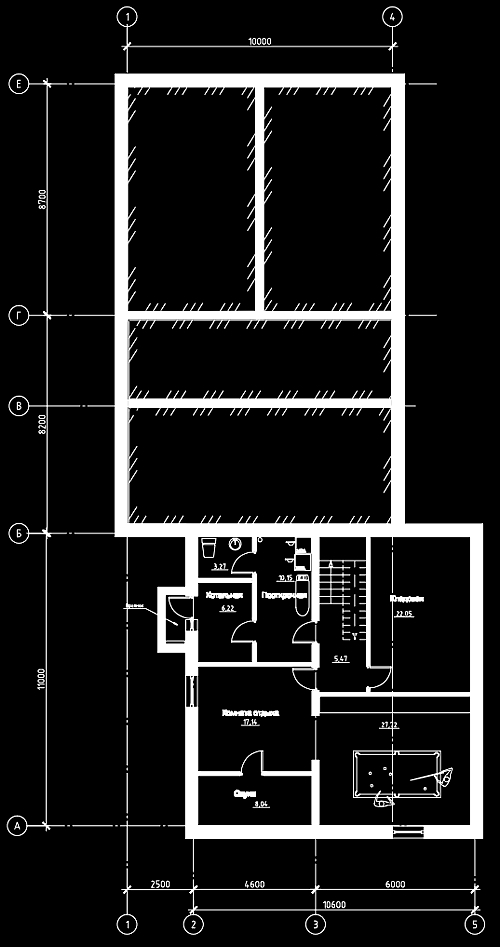

План подвала

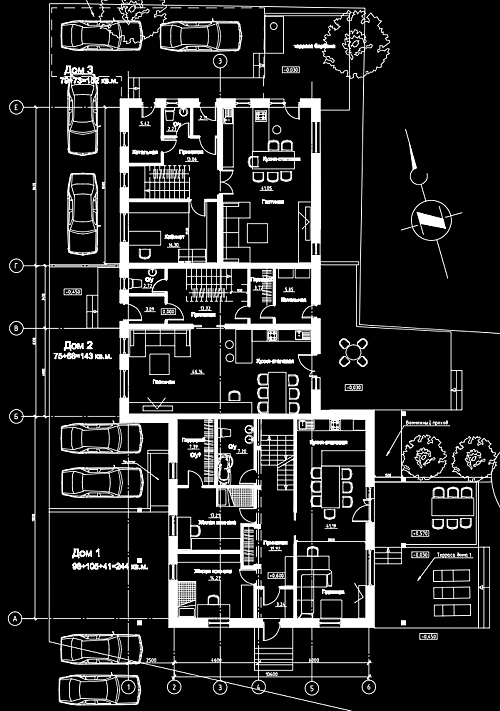

План 1 этажа

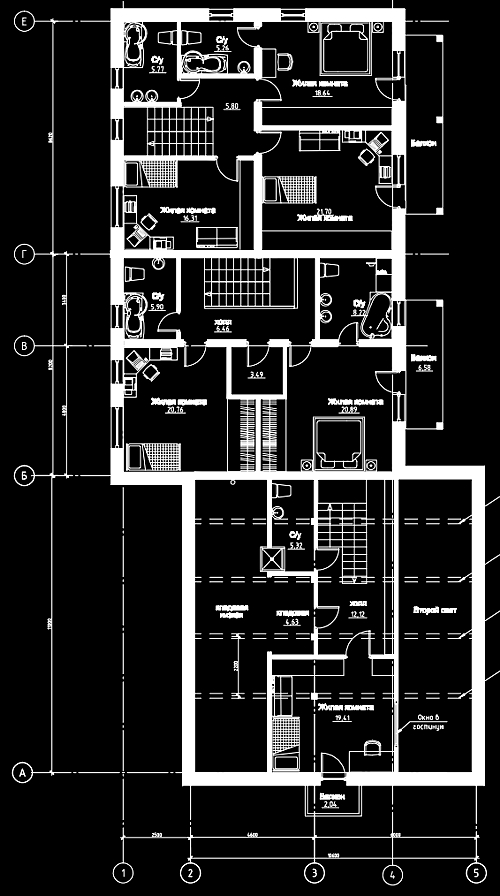

План 2 этажа

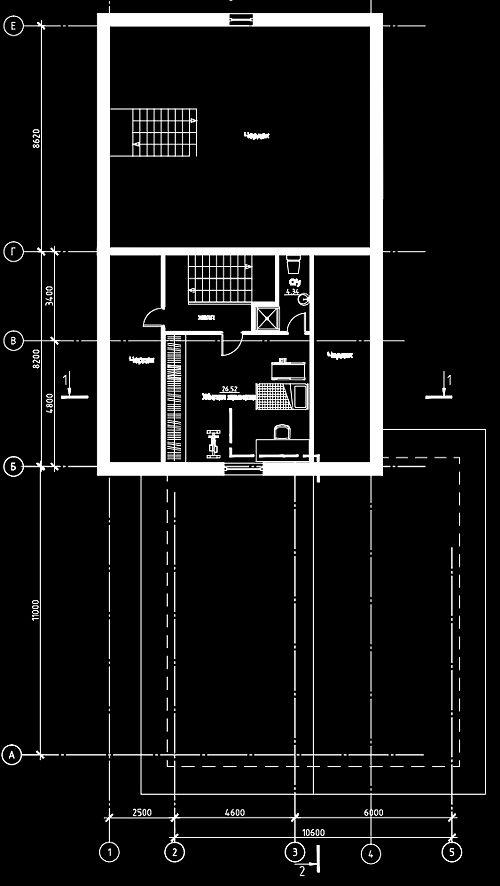

План 3 этажа

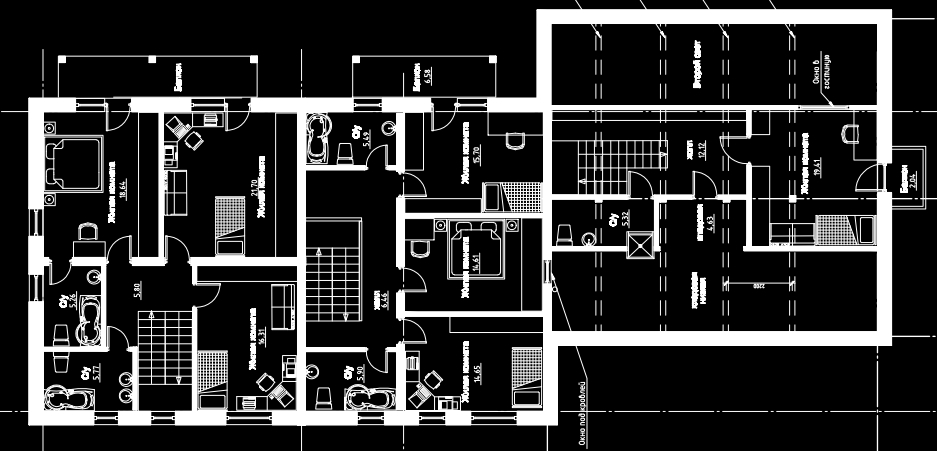

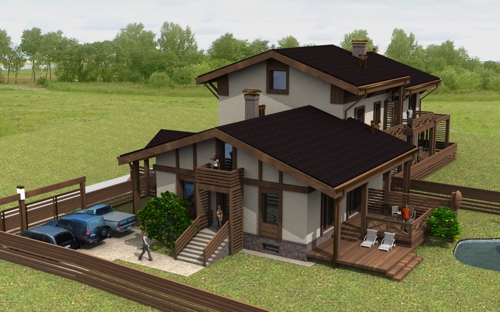

ВАРИАНТ ОБЪЕМНО-ПЛАНИРОВОЧНОГО РЕШЕНИЯ ДОМА
Средняя часть дома выполнена двухэтажной, комната 2 этажа освещается через окно, расположенное в уровне чердака.

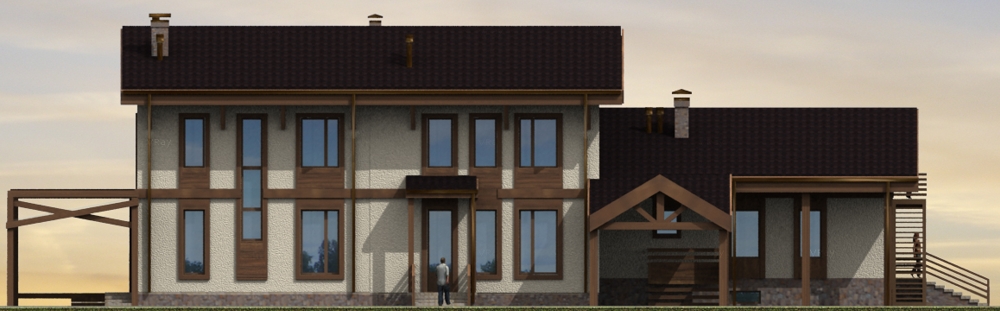

Фасады

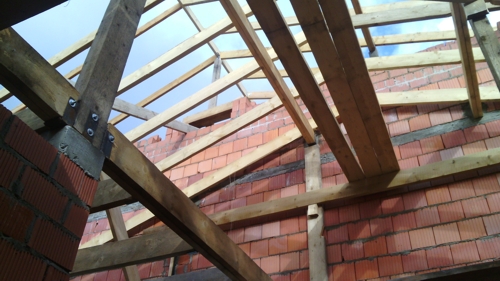

СТРОЙКА

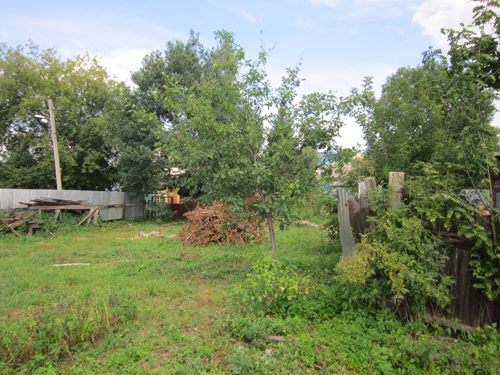

Участок Август 2013г.

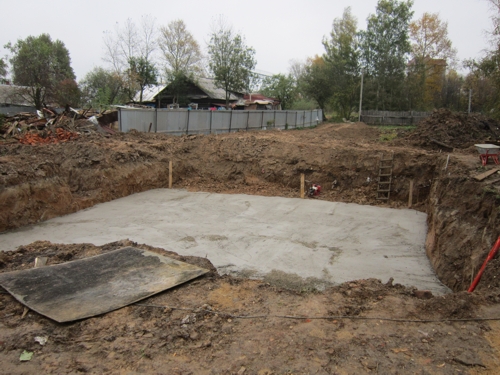

Сентябрь 2013г.

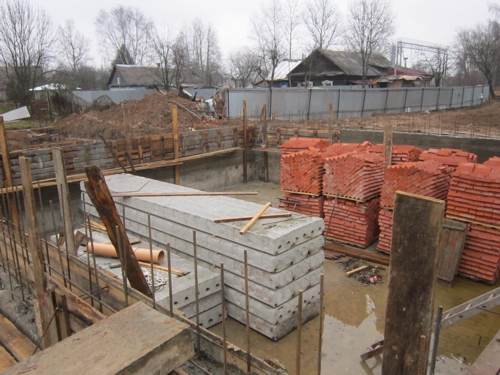

Ноябрь 2013г.

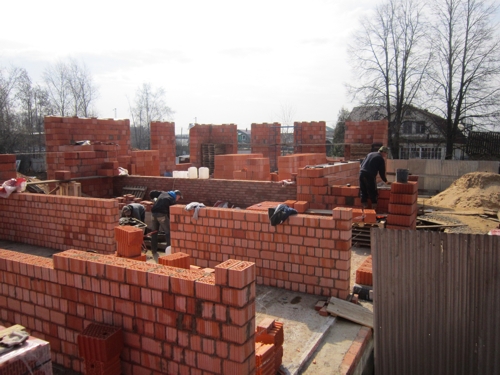

Апрель 2014 г.

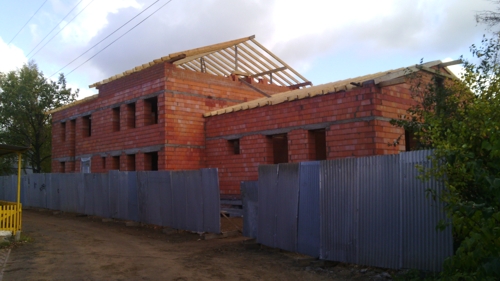

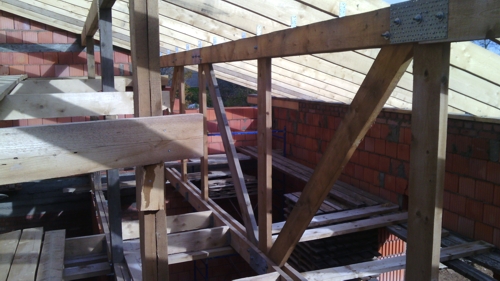

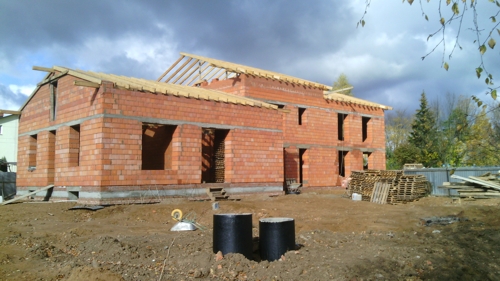

Октябрь 2014
Октябрь 2014
Октябрь 2014
Октябрь 2014
