ПРОЕКТ  МИНИ-ПОСЕЛКА ДУПЛЕКСОВ В ПОДМОСКОВЬЕ  (2015 г.)

Архитектор:  Шернин М.Д.


ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

В рамках согласованной концепции предлагается в границах землеотвода возвести группу жилых блоков, предназначенных для постоянного проживания семи семей. Это будут 3 дуплекса и отдельный коттедж.
 Въезд (выезд) на территорию  осуществляется с юга. Поскольку на данной дороге находятся еще жилые дома, расположенные далее за участком - проезд сквозной.
Рельеф участка ровный, уклон незначительный . Результаты инженерно-геологических изысканий свидетельствуют о пригодности участка для строительства проектируемого объекта. Проектом предлагается единовременное освоение данной территории.
АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ . Каждый жилой блок имеет отдельный вход, собственную котельную и собственный участок придомовой территории. На всех этажах проектом предусматривается размещение стандартного набора помещений с возможностью различных вариантов планировочного решения. В каждом блоке также предусмотрена просторная терраса на 1 этаже (частично крытая). На 1 этаже запроектированы кухня-столовая-гостиная в едином пространстве, гостевой санузел, котельная и прихожая.На втором этаже запроектированы две жилые комнаты и ванная. В подкровельном пространстве каждого блока находятся также две жилые комнаты и ванная. При желании любая из комнат может быть переоборудована в просторную гардеробную и т.п.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 Здание предполагается возвести на монолитном , фундаменте с перекрытиями из сборных плит. Внешние стены выполнить из кирпича с наружным утеплением минватой. Высота первого этажа составляет 3500 мм., второй этаж - 3000мм.
.


ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

Площадь участка - 153 000 кв.м.

Площадь застройки (3 дуплекса и коттедж) – 520  кв.м.

Общая площадь зданий – 1002 кв.м.
В том числе:
Дуплекс - 147*2=294 кв.м.
Коттедж – 120 кв.м

Строительный объем зданий –3650 куб.м.





Проект поселка в Подмосковье

Общий вид 1




Проект поселка эконом класса  в Подмосковье

Общий вид с высоты полета



Проект поселка эконом класса  в Подмосковье

Общий вид с высоты полета





Проект поселка эконом класса  в Подмосковье

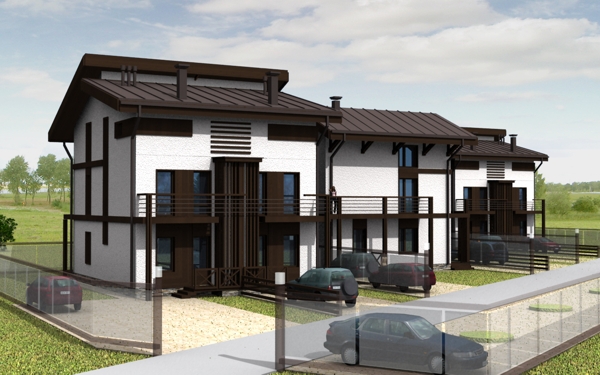

Общий вид со стороны въезда





Проект поселка эконом класса  в Подмосковье

Общий вид на коттедж

Генплан поселка эконом класса  в Подмосковье

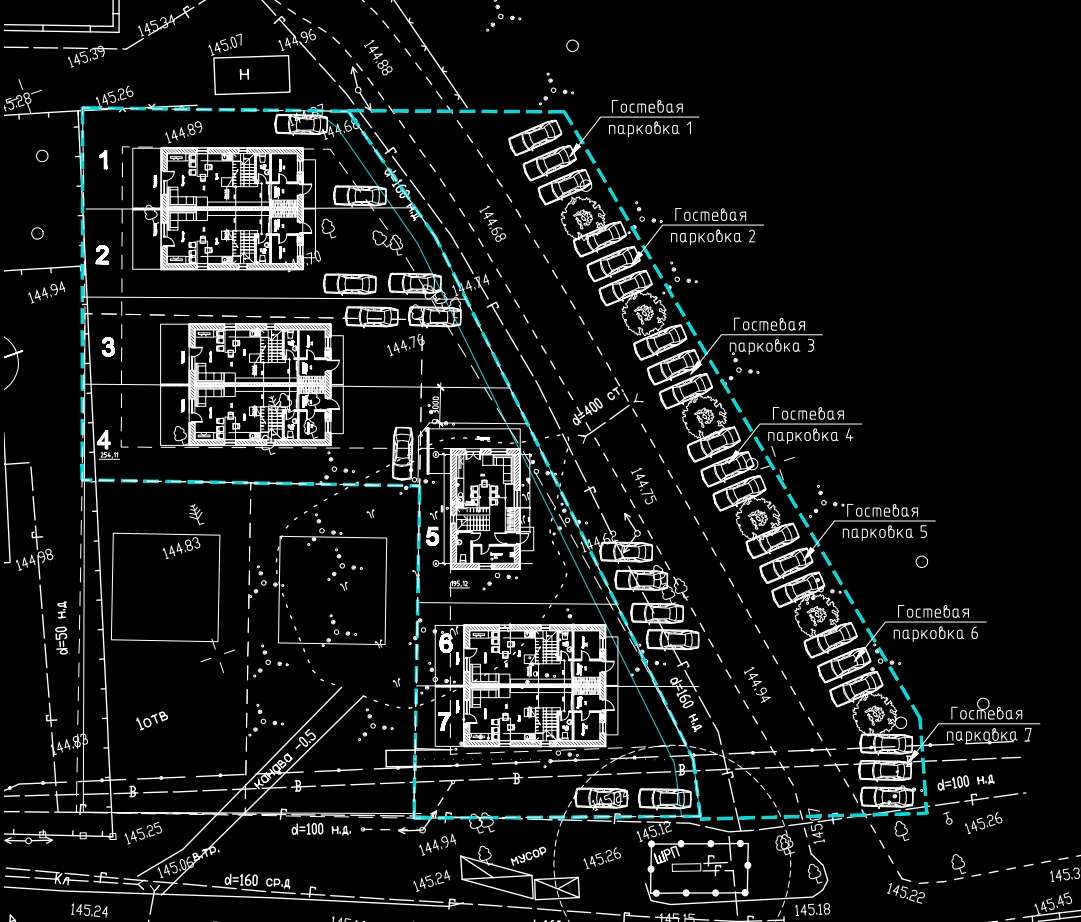

СХЕМА ГЕНЕРАЛЬНОГО ПЛАНА ПОСЕЛКА








Дуплекс эконом класса.

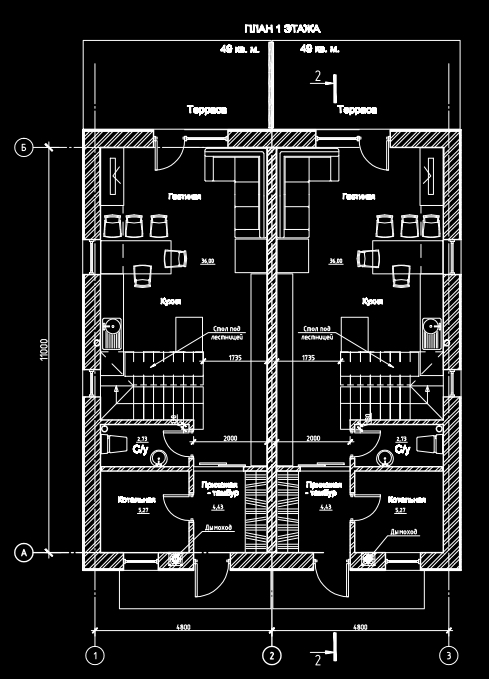

Дуплекс, план 1 этажа



Дуплекс эконом класса.

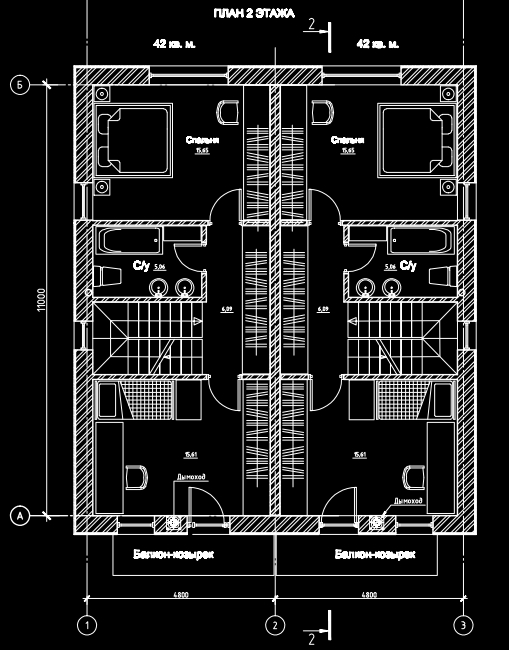

Дуплекс, план 2 этажа



Дуплекс эконом класса.

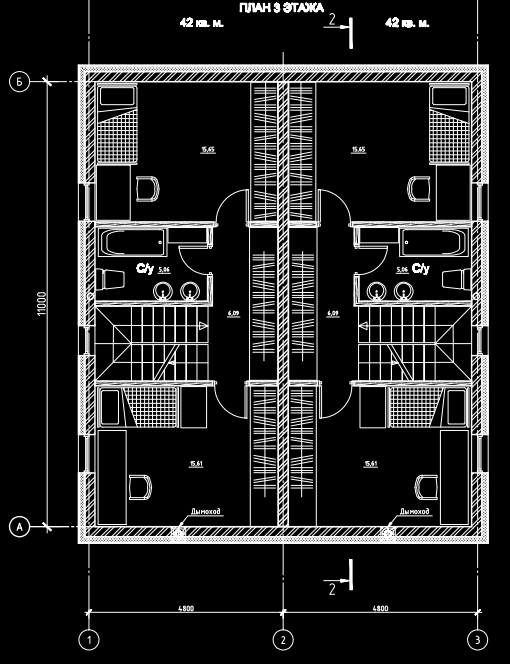

Дуплекс, план 3 этажа







Дуплекс эконом класса.

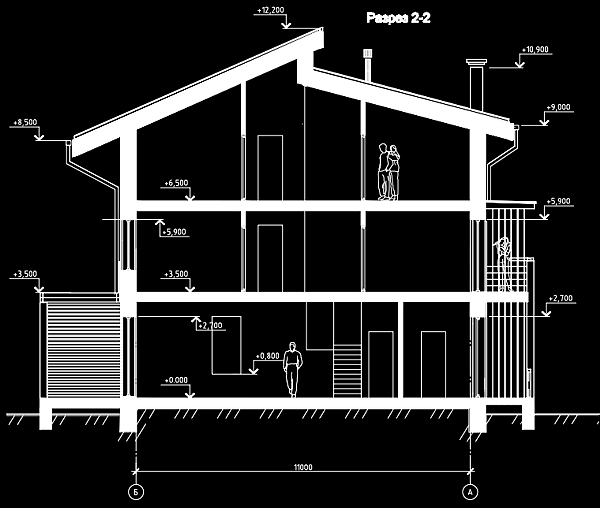

Дуплекс, разрез



Дуплекс эконом класса.

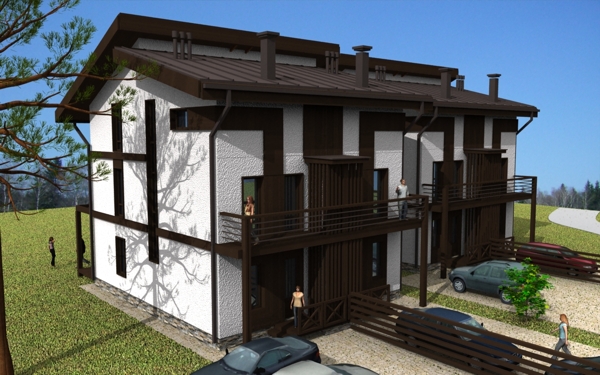

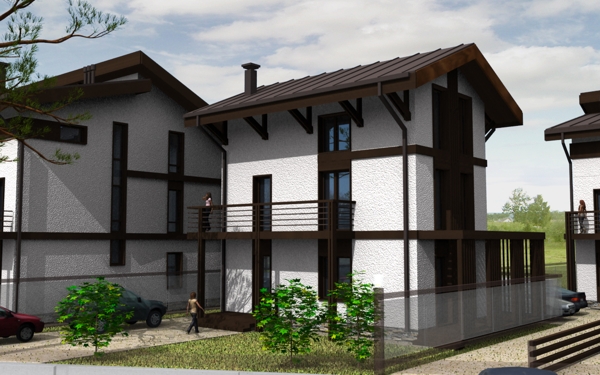

Дуплексы, общий вид

Дуплекс эконом класса.

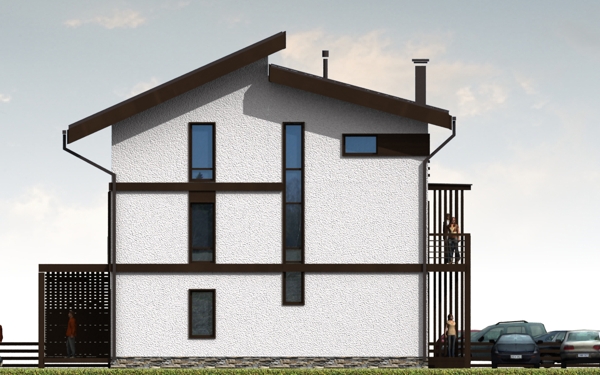

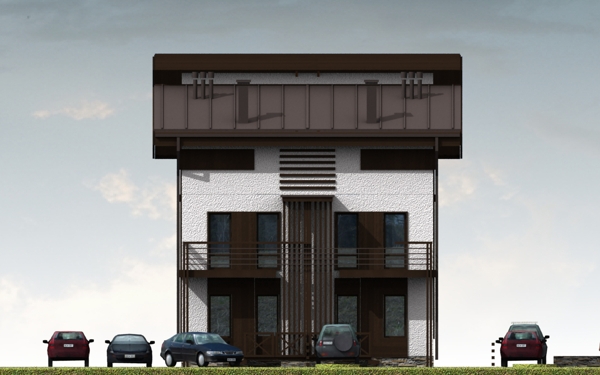

Дуплексы, боковой фасад












Дуплекс эконом класса.

Дуплексы, дворовый фасад





Дуплекс эконом класса.

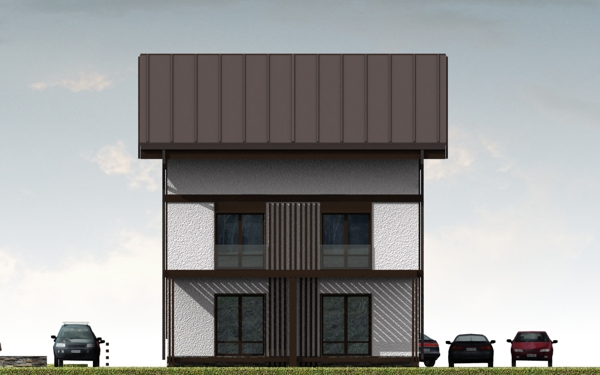

Дуплексы, главный фасад









КОТТЕДЖ







Коттедж эконом класса.

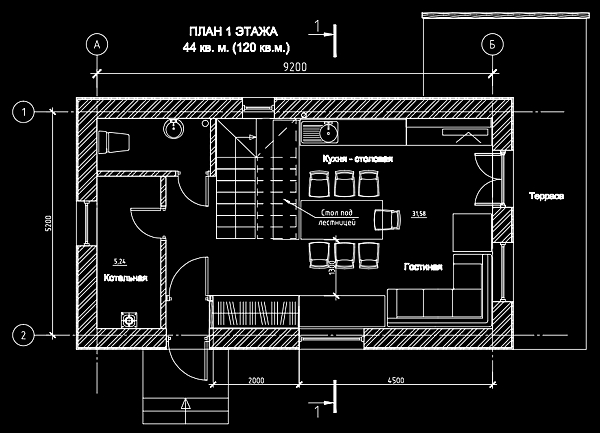

Коттедж, план 1 этажа





Коттедж эконом класса.

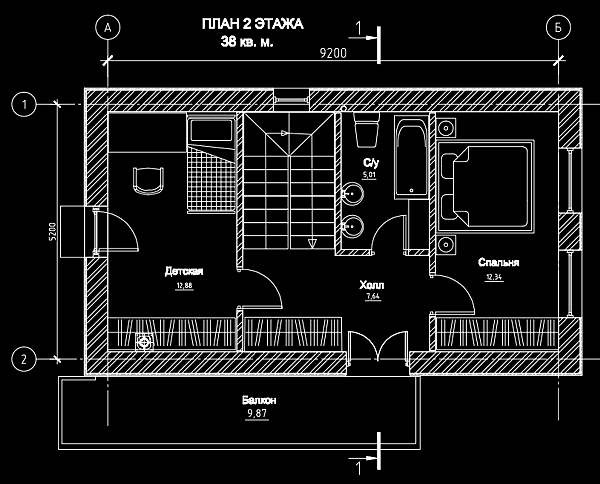

Коттедж, план 2 этажа



Коттедж эконом класса.

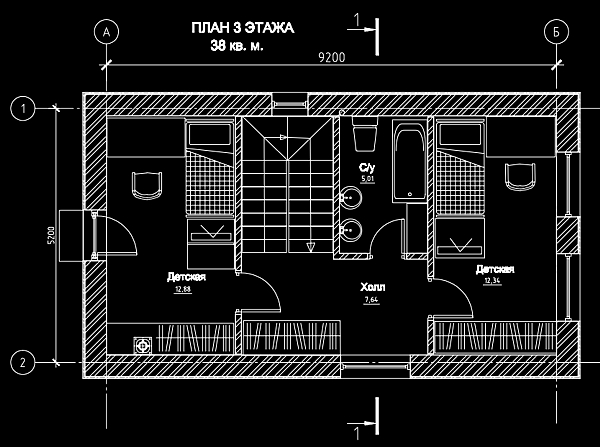

Коттедж, план 3 этажа



Коттедж эконом класса.

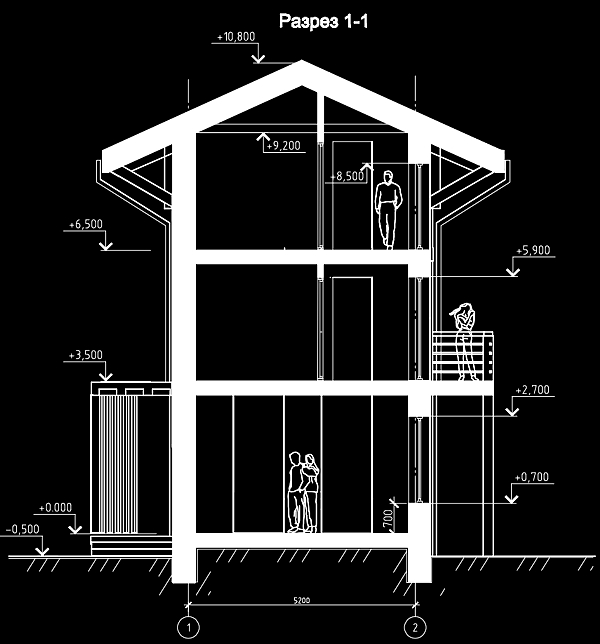

Коттедж, разрез













Коттедж эконом класса.

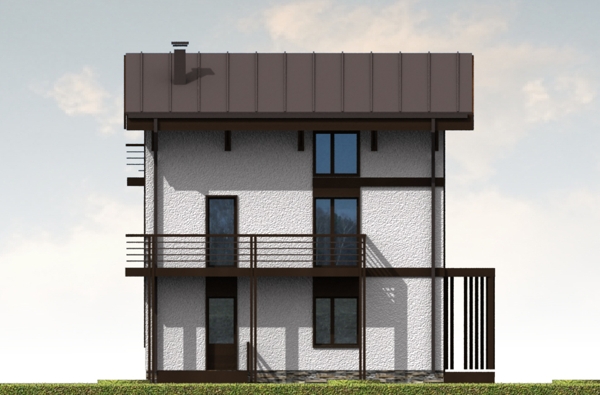

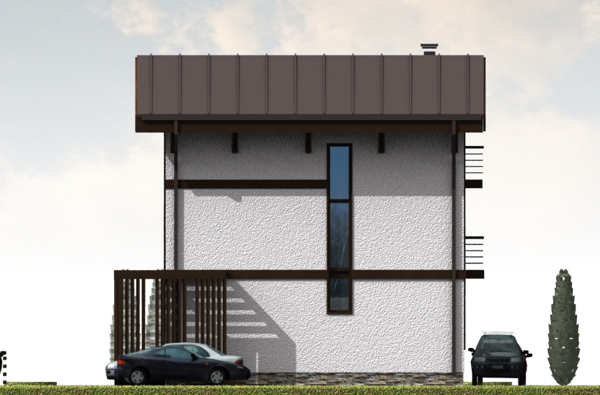

Коттедж, боковой фасад





Коттедж эконом класса.

Коттедж, главный фасад









Коттедж эконом класса.

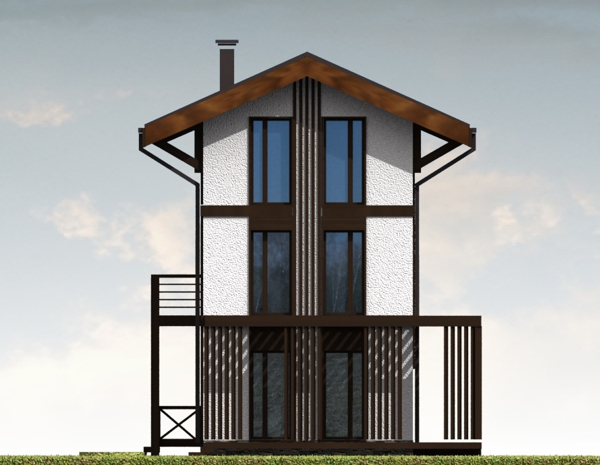

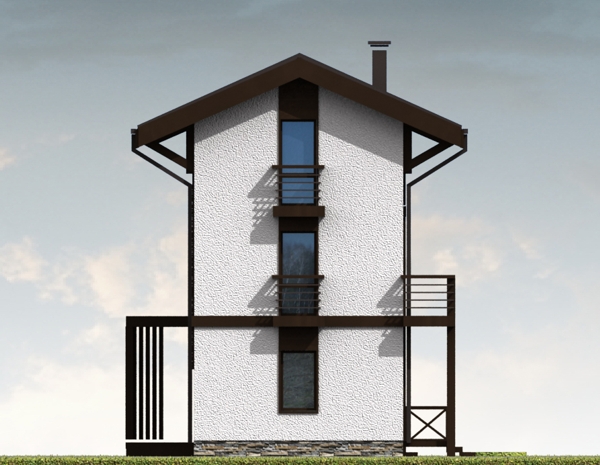

Коттедж, торцевой фасад





Коттедж эконом класса.

Коттедж, торцевой  фасад
