ПРОЕКТ   ЖИЛОГО  МОДУЛЯ  В  РЕСПУБЛИКЕ  АЛТАЙ  (2021 г.)

Архитектор:  Шернин М.Д.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Проектируемый объект представляет собой небольшой объем, расположенный в курортной зоне в республике Алтай в составе комплекса базы отдыха. Здание представляет собой небольшой жилой модуль, рассчитанный на кратковременное проживание 1-3 человек. В модуле предусмотрен развитой санузел, небольшая кухонная зона и гостиная. Стена, обращенная на террасу выполнена из витражных стеклопакетов, эта сторона видовая и проектируется с учетом формирования хорошего вида и визуальной защищенности от соседних строений. Террасы сделаны в виде замощенной площадки - для удешевления строительства.

Данные модули могут блокироваться друг с другом и формировать новые фасадные решения на основе имеющегося.

Здание предполагается возвести на столбчатом (утепленном), мелкозаглубленном фундаменте, террасы - мощение. Стены выполняются по каркасной технологии из железобетона с утеплением минватой пространства между колоннами., Остекление из витражей от пола до потолка. Вдоль витражей устанавливаются конвекторы, дополнительно может быть оборудован теплый пол. Отопление электрическое, вентиляция естественная, канализация - септик. Перекрытия из деревянных конструкций, водосток наружныйй.





ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:


Общая площадь здания - 24,6 кв.м.

Площадь застройки здания - 36 кв.м.

Строительный объем здания - 125 куб.м.

Высота этажа (в чистоте) - 3 м.








Общий вид главный фасад

Общий вид задний фасад

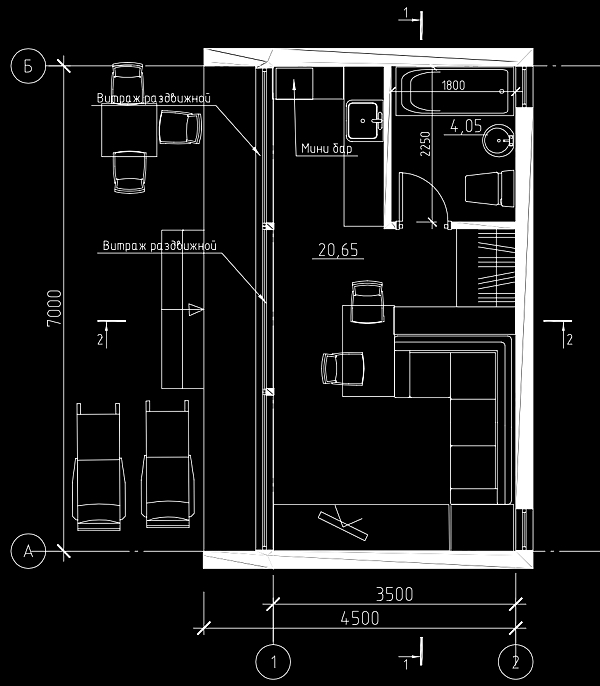

План на отм. +0,000

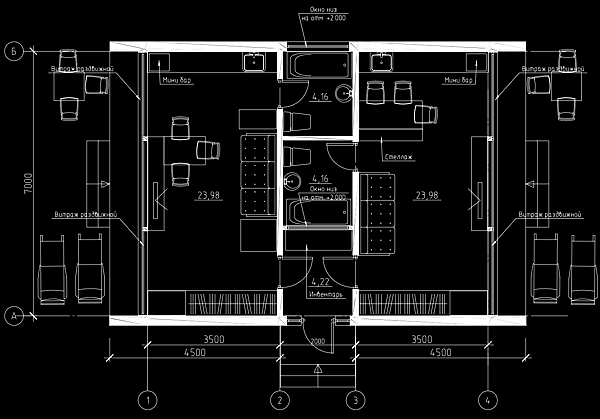

Вариант компоновки модулей
