ПРОЕКТ  РЕСТОРАННОГО  КОМПЛЕКСА  С  МИНИ-ГОСТИНИЦЕЙ "КАРАВЕЛЛА"  В Г. ГАГРЫ  (2010 г.)



Архитектор:  Шернин М.Д.



ОБЩАЯ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА:

На предлагаемом участке требовалось запроектировать мини-гостиницу общим силуэтом и пластикой фасадов напоминающих корабль. Обуславливалось это также и тем, что ранее здесь было здание кафе стилизованное под каравеллу.
Заказчик определил тип гостиницы как бюджетную, с максимальным количеством номеров небольшой площади (кубриков). В результате совместной работы с ним было принято решение запроектировать номера общей площадью от 16 кв.м. Каждый номер должен включать в себя санузел с душевой кабиной, унитазом и умывальником. Площадь санузлов от 3,9 кв.м. Вместо кроватей сооружается подиум, располагающийся около наружной стены. Под ним обустраивается система хранения дорожных сумок и других вещей редкого использования. Над подиумом может быть смонтирована расладывающаяся полка для дополнительных спальных мест, таким образом, каждый номер может вместиь в себя 5-6 человек при максимальной загрузке. В носовой части расположен номер повышенной комфортности с прямым видом на море, он увеличен в размерах (21,3 кв.м.), что позволило расместить в нем дополнительный диван и т.д. В корме здания находится эвакуационная лестница, которая выполняет повседневные функции служебной по ней передвигется обслуживающий персонал, не пересекаясь с постояльцами. Практически каждый номер оснащен балконами, а на первом этаже все номера имеют собственный небольшой участок, часть которого перекрыта перголой с въющимися растениями, что позволяет устраивать посиделки в собстенном цветнике без посторонних взглядов.
Общая площадь второго этажа увеличена на 20 кв.м., относительно первого - за счет сдвига наружных стен, при этом площадь каждого номера увеличилась на 1.7 кв.м. Номер в носовой части второго этажа можно сделать двухкомнатным (комнаты 7,4 и 10,1 кв.м.). Номера в хвостовой части гостиницы увеличиваются также за счет сдвига в сторону лестнцы обслуживания. Общая площадь номеров в осях 1 3 составляет 20 кв.м. Третий этаж также увеличивается еще на 20 кв.м., и площадь номеров составляет 21 кв.м. На четвертом уровне запроектирован мансардный этаж и выход на кровлю-палубу. Здесь расположены еще 7 номеров, все они (за исключением носового) оборудованы небольшими французскими балконами. С этого уровня можно подняться по лестнице на верхнюю палубу, где расположены площадки для отдыха и принятия солнечных ванн.
Кроме того, на участке запроектирован бассейн 7х20 м., с просторными террасами для отдыха и загара. При входе отдельное здание приемки и распределения постояльцев и сувенирная лавка с возможностью входа как снаружи территории, так и изнутри. В восточной части участка расположен ресторан, от основной территории гостиницы он отделен декоративным бассейном. Визуальную изоляцию обеспечивает стенка из бруса, поставленная по другую сторону водоема. Основной зал ресторана оборудован съемными стеклопакетами, которые отделяют зал от открытой, летней террасы перед водоемом. Часть кровли основного зала сделана прозрачной, она символизирует водную поверхность, на которой качается ладья, переоборудованная под летнее кафе. В него мы попадаем по наружной лестнице с нижней террасы. По мостку также можно пройти дальше на площадку «девятый вал», она также находится на кровле ресторана, которая, в свою очередь стилизована под поверхность моря. Волны моделируются посредством деревянных, волнообразных элементов, установленных поверх рабочей плоскости крыши.
В одном комплексе с помещениями ресторана запроектирован банный блок, включающий в себя комнату отдыха, сауну, хамам, санузел, массажный кабинет, кабинет парикмахера и т.п. Непосредственно из сауны и хамама можно попасть в бассейн окунуться в прохладной воде.
Конструкции всего комплекса представляют собой деревоклееные элементы, шарнирно соединенные между собой. Все конструкции из дерева антисептированы и антипирированы. Фундаменты монолитные, столбчатые.

   ОБЩАЯ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА:



















Существовавший ранее ресторан

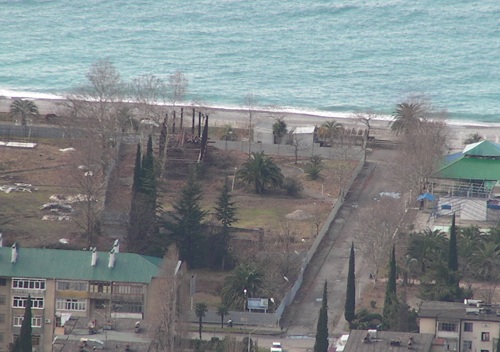

Существующее положение





ВАРИАНТ 1 (ПРЕДПРОЕКТНОЕ ПРЕДЛОЖЕНИЕ)



ТЕХНИКО - ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

         Общая площадь участка - 0,31 га.

Общая площадь комплекса - 1850 кв.м.

В том числе:
Мини-гостиница - 840 кв.м.
Общее количество номеров в гостинице - 23 шт
3 номера двухкомнатных (люкс)

Ресторан - 840 кв.м.

Банно-прачечный блок - 650 кв.м.

Магазин сувениров - 70 кв.м.


Площадь застройки - 1170 кв.м.




Проект мини отеля  в Абхазии

Общий вид комплекса



Проект мини гостиницы

Вид с высоты птичьего полета













Проект гостиницы в Абхазии

Главный вход в комплекс





Проект гостиницы

Главный вход в комплекс





Гостиница

Вид с высоты птичьего полета







Проект мини отеля  в Абхазии

Вид с высоты птичьего полета







Схема генерального плана















План первого этажа















План второго и третьего этажей















План четвертого этажа







ВАРИАНТ 2

 (эскизный проект)


 ТЕХНИКО - ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:


Общая площадь участка - 0,3 га.

Общая площадь комплекса - 1710 кв.м.

В том числе:
Гостиница “Каравелла” -910 кв.м.
Ресторанно-банный комплекс -800 кв.м.

Площадь застройки всего комплекса - 1030 кв.м.

В том числе:
Площадь застройки гостиницы -240 кв.м.
Зеркало бассейна -140 кв.м.
Зеркало декоративного бассейна -100 кв.м.

Строительный объем гостиницы - 2600 куб.м.

Количество номеров - 37 шт.

В том числе:
Двухкомнатных - 4 шт.
Однокомнатных - 33 шт.



Проект мини-гостиницы

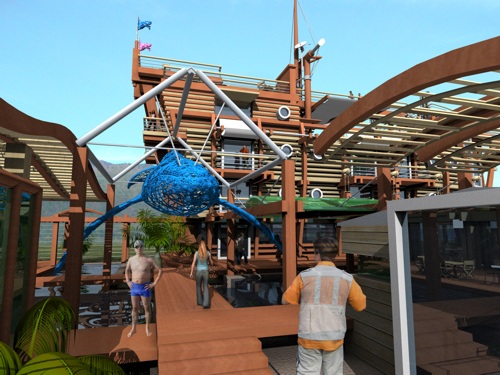

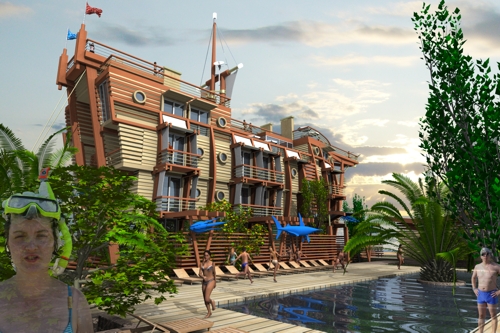

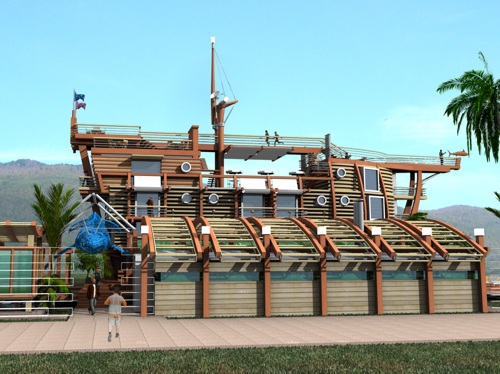

Вид от бассейна

Проект мини-гостиницы

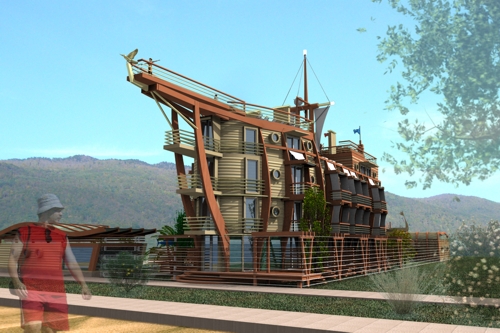

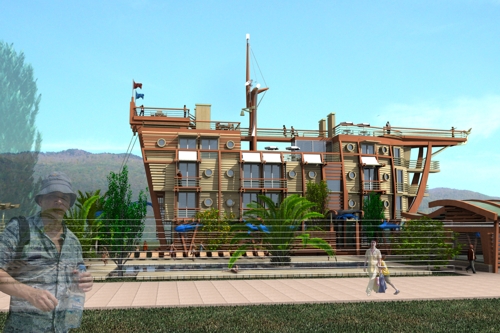

Вид с юго-востока





Мини гостиница в Абхазии

Вид с северной стороны

Мини гостиница в Абхазии

Вид с южной стороны





Гостиница в Абхазии

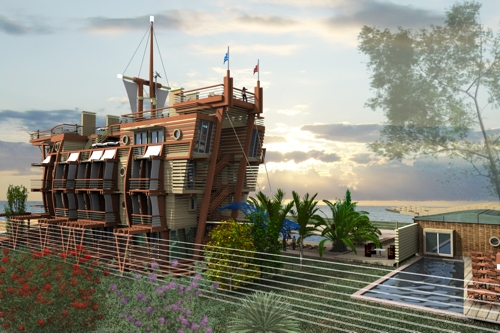

Вид от моря

Проект мини отеля  в Абхазии

Вид от моря





Проект гостиницы в Абхазии "Каравелла"

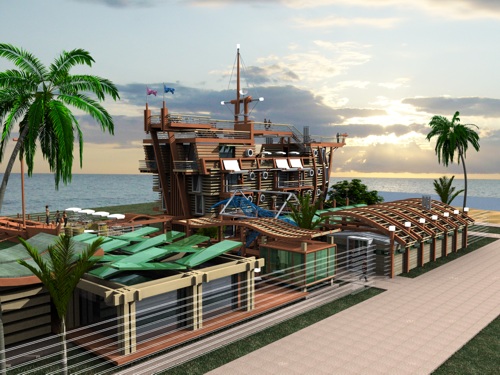

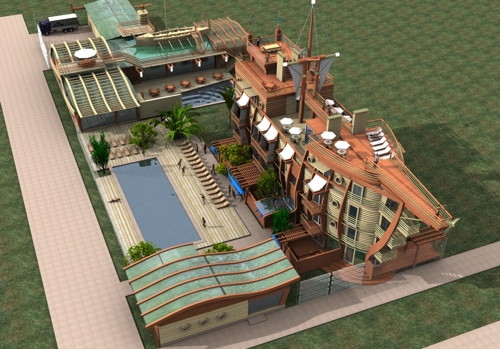

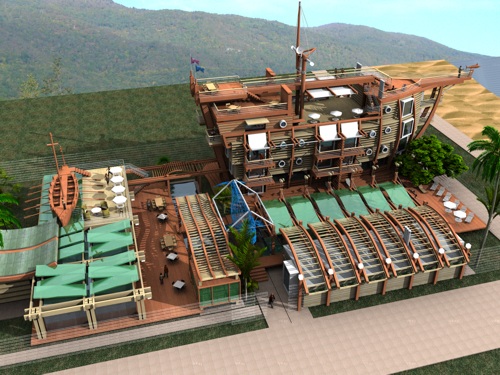

Вид с высоты птичьего полета

Проект мини отеля  в Абхазии

Вид с высоты птичьего полета

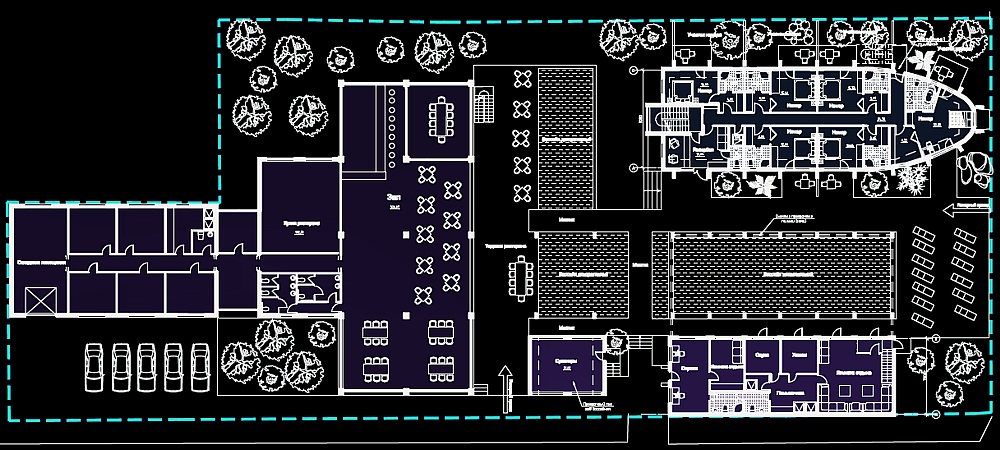

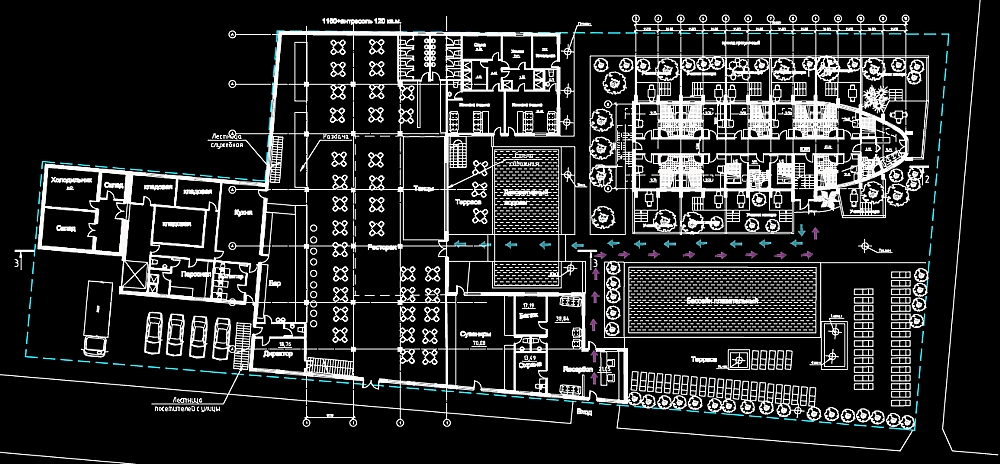

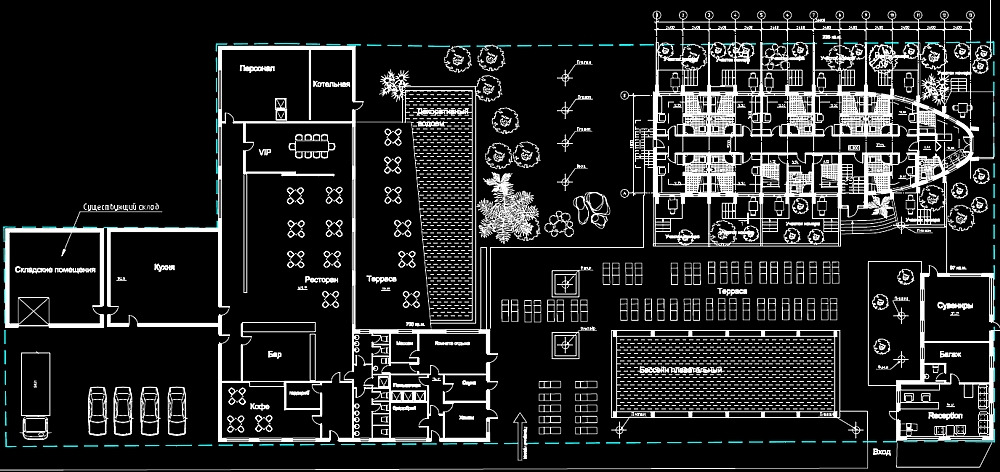

Схема генерального плана

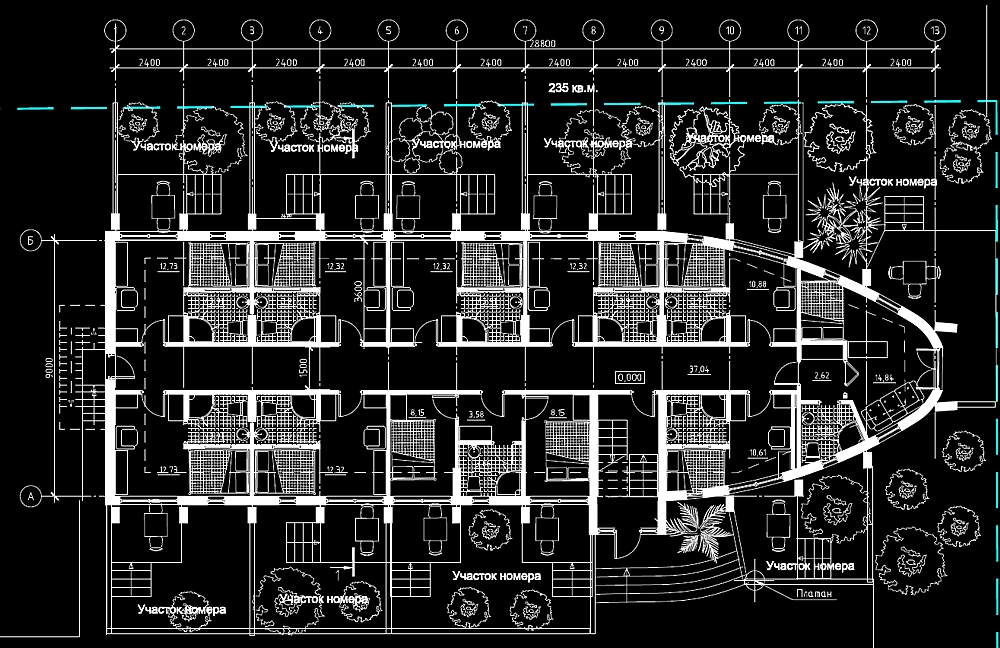

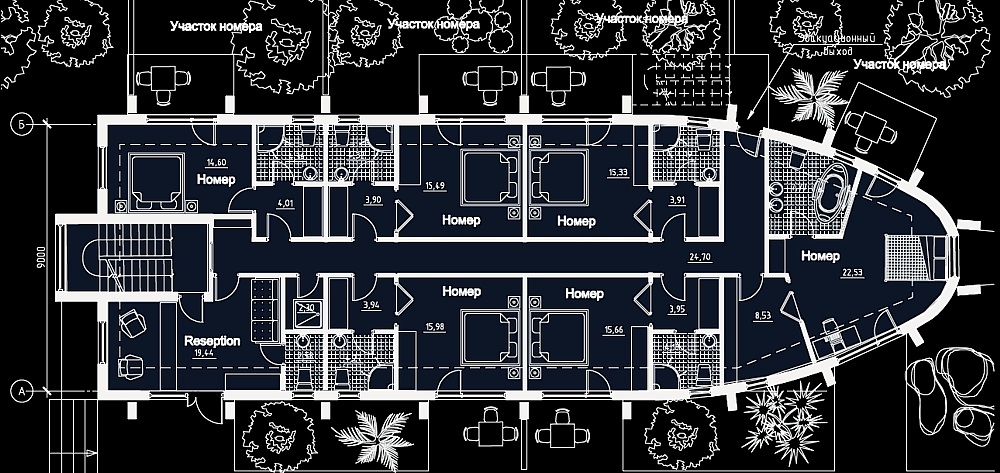

План 1 этажа

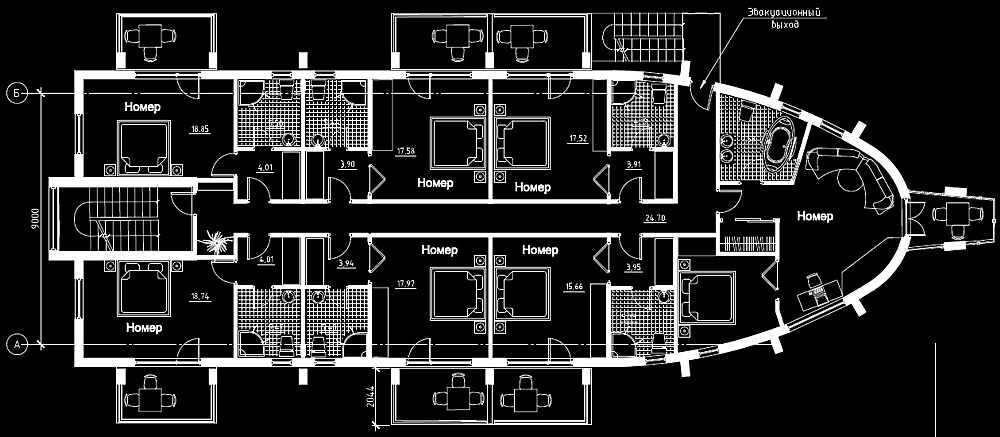

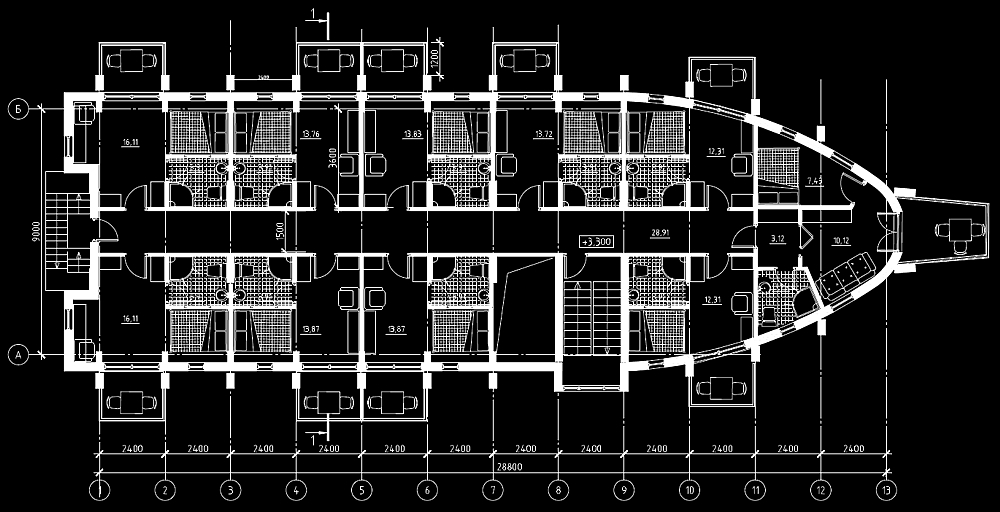

План 2 этажа

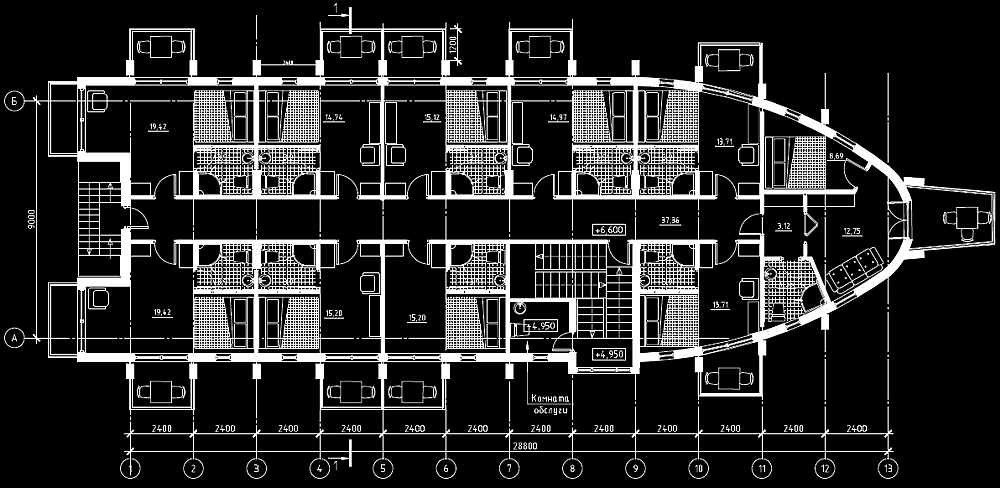

План 3 этажа

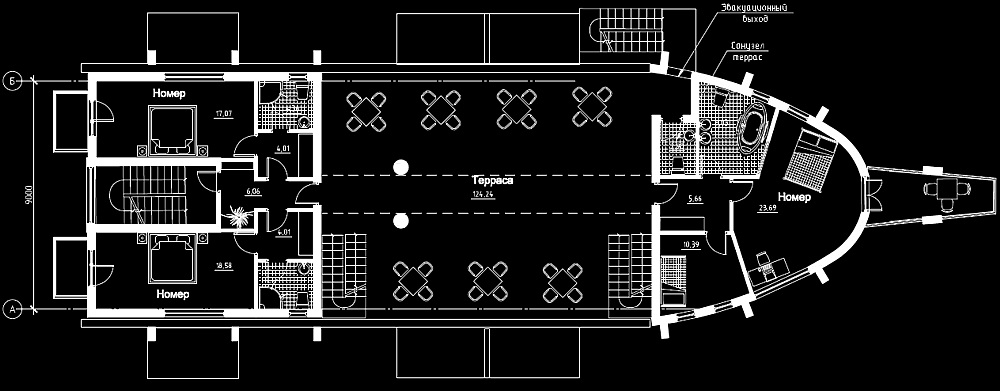

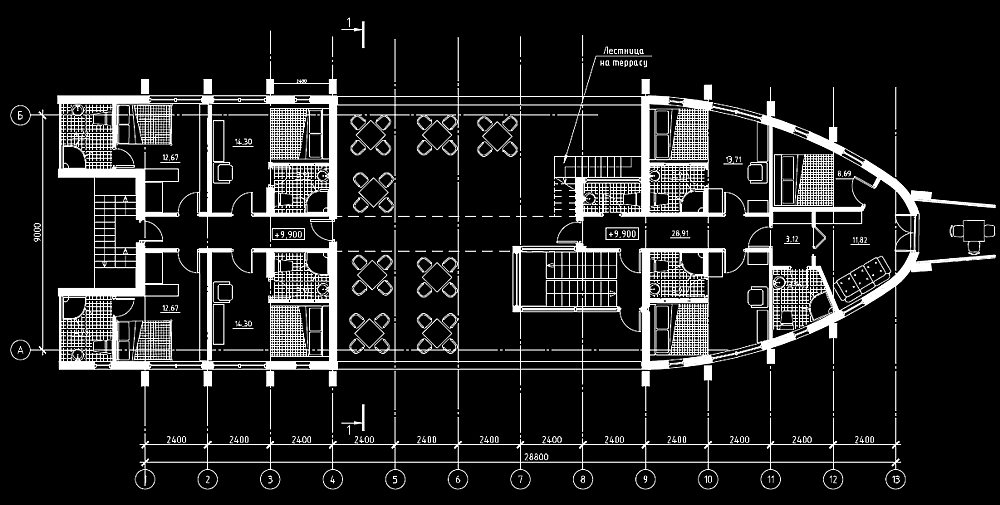

План 4 этажа

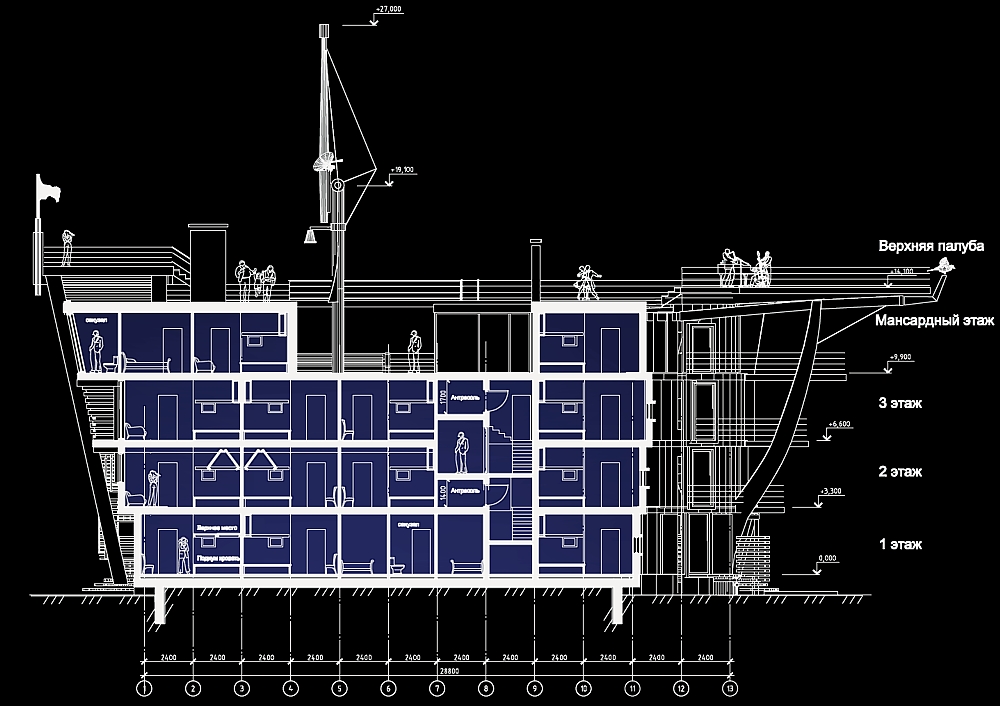

Разрез 1-1

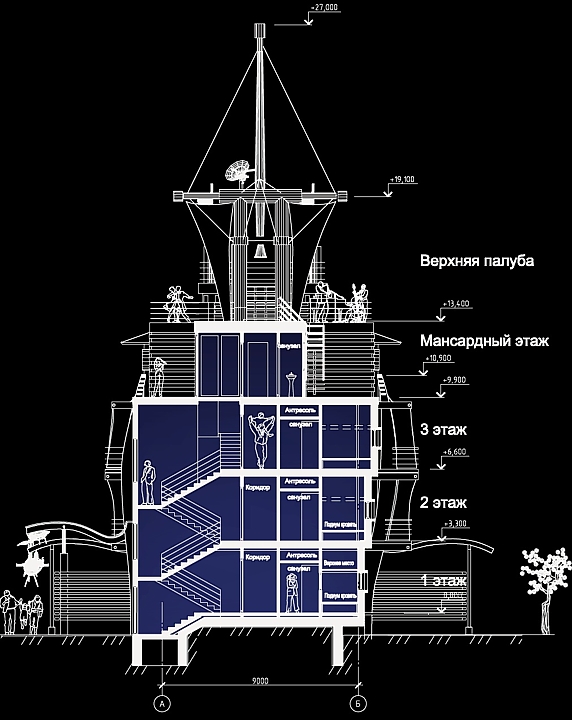

Разрез 2-2



Проект виллы, коттедж, малоэтажный дом, таунхаусы, проект таунхаусов, проект поселка, проект дома, проект усадьбы, поселок, проектирование поселков, проектирование коттеджных поселков, малоэтажное проектирование, проектирование загородных домов, проектирование загородного жилья, проект рабочий, эскизный проект, архитектурный проект коттеджа, архитектурный проект поселка, архитектурный проект таунхауса, архитектурный проект офисного здания, архитектурный пр



оект жилого дома, архитектурный проект виллы

.ВАРИАНТ 3

Окончательное решение по ресторану



Общий вид





Общий вид

Схема генплана

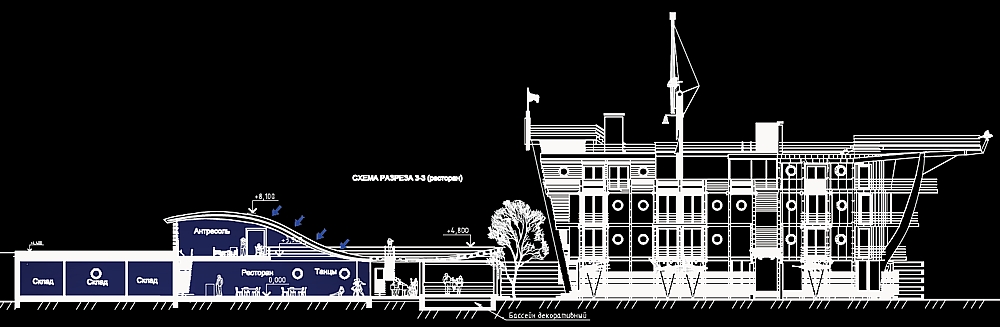

Схема разреза ресторана

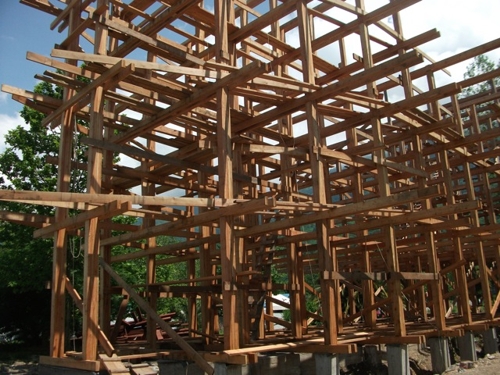

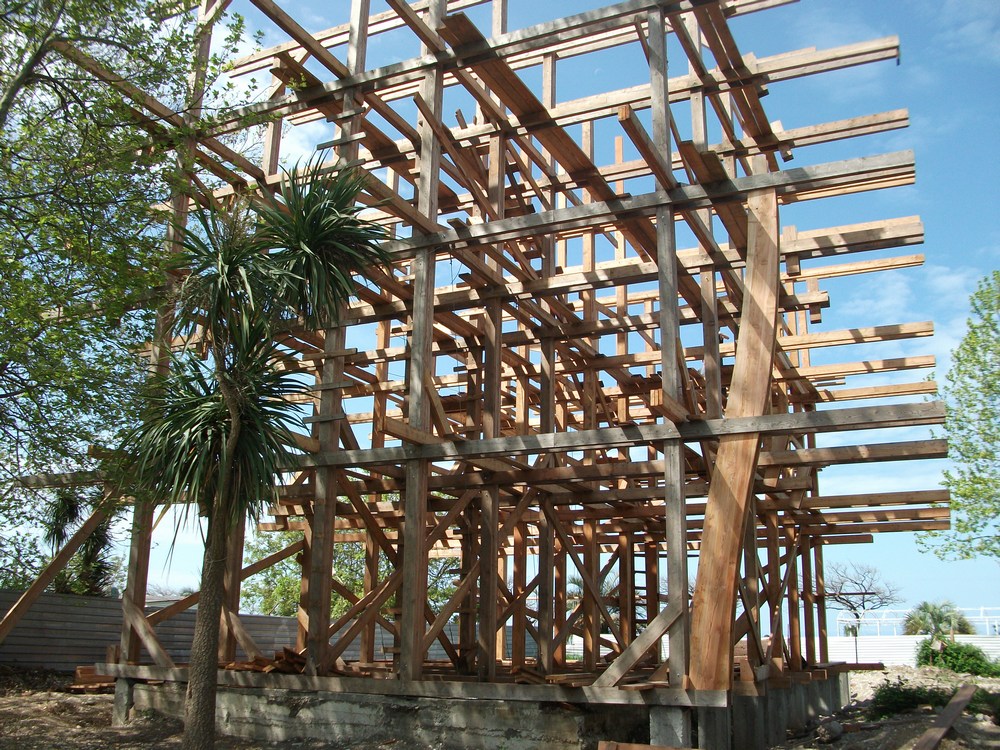

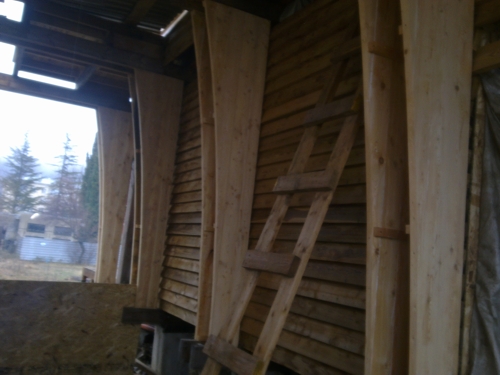

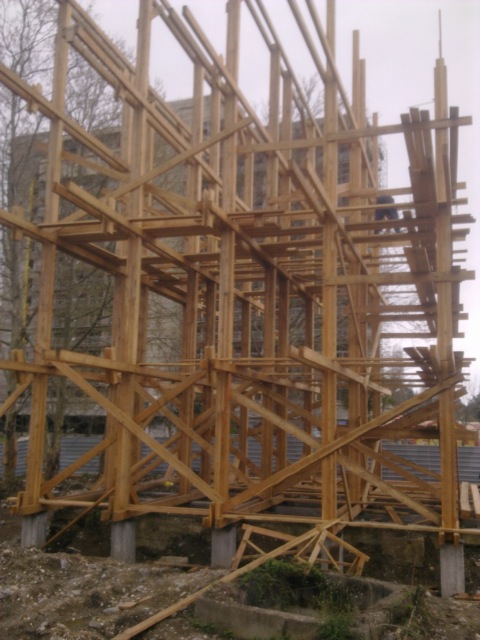

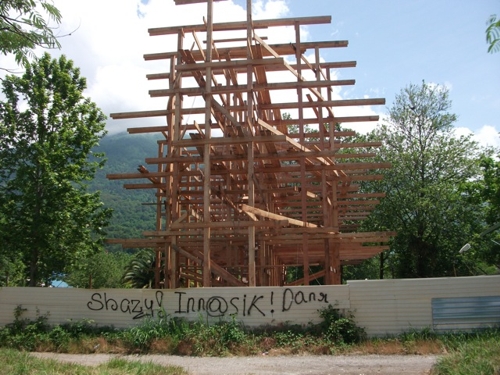

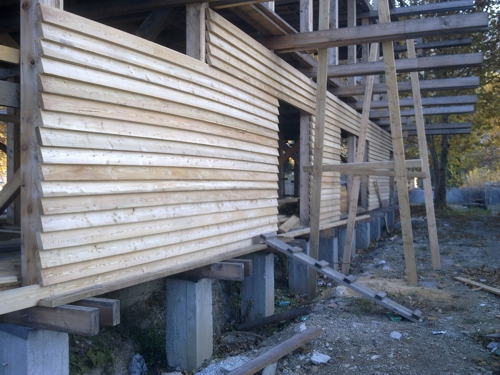

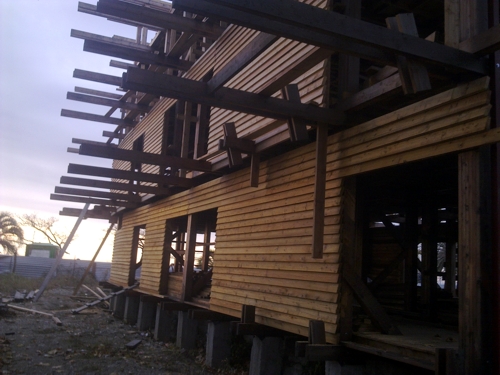

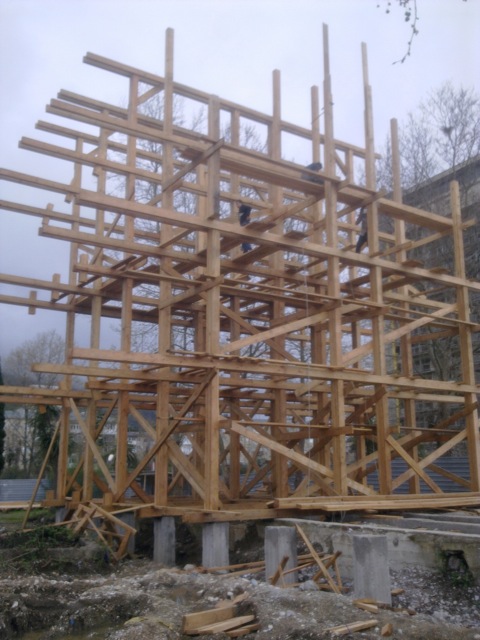

СТРОИТЕЛЬСТВО



Май 2011





Май 2011

Май 2011





Июнь 2011



Июнь 2011





Ноябрь 2011





Ноябрь 2011

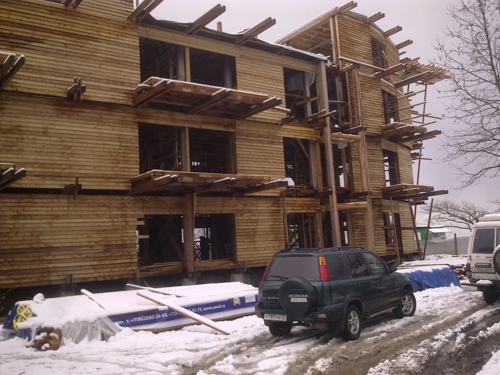

Январь 2012





Март 2012



Видео

http://www.youtube.com/watch?v=HhhgtTRZyq0
