Проект "Кондор" (2006 г.).

Архитектор:  Шернин М.Д.

опубликован в журнале "Interior Digest" № 84, 85

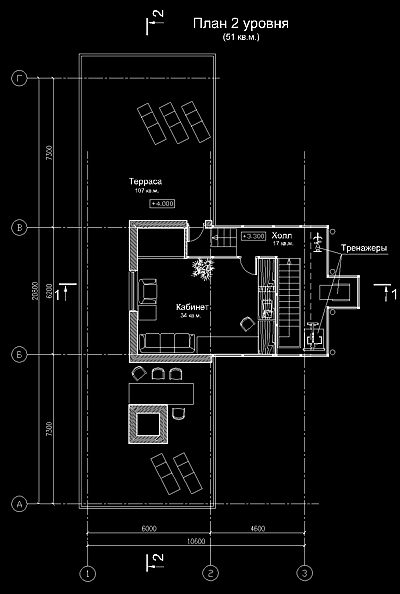

Данный проект представляет собой попытку "повторного использования" сооружений, утративших свою функцию с течением времени. Например труба бывшей котельной над существующим жилым домом по ул. Воронцовская в г. Москва, являясь сильным пластическим элементом дворового фасада жилого дома, функционально никак не нагружена и представляет собой "чемодан без ручки", который снести дорого, а использовать по назначению невозможно. Исходя из вышеизложенного, представляется интересным - нагрузить данный элемент городского пространства новой функцией, а именно - как дополнительная опора для жилой ячейки и шахта для инженерных коммуникаций.   При этом существующая стропильная конструкция жилого дома остается неизменной. В качестве "фундамента" используются наружные стены дома и существующая кирпичная труба бывшей котельной.   Доступ в надстройку осуществляется по существующей лестничной клетке. Большое количество остекления обусловлено великолепными видами исторического города вследствие доминирующего высотного положения проектируемой постройки. Набор помещений предполагает проживание семьи из 2 - 3 человек (кабинет может быть использован в качестве детской комнаты). Первый уровень включает в себя входной вестибюль, из которого мы можем попасть в гостиную и гостевой санузел. Гостиная ориентирована на Воронцовскую улицу и объединена с кухней. В противоположной части, около кирпичной трубы запроектирована спальня с персональной ванной комнатой и гардероб. Вход в спальню представляет собой складчатую перегородку, поэтому в сложенном состоянии мы получаем единое пространство, ориентированное на 4 стороны, тем более что кровать в спальне не просматривается из гостиной. На втором уровне расположен кабинет, зона с тренажерами и просторная терраса. Терраса имеет 2 зоны - "приватную" и открытую. Приватная находится над спальней и имеет высокое двухметровое ограждение из стекла для защиты от ветра. Открытая зона террасы ориентирована на уличный фасад и предназначена для отдыха в безветренную погоду.

Конструктивная часть. Предлагается возвести легкое сооружение на кровле здания из металлических элементов с болтовыми соединениями, что позволяет осуществлять крупноузловую сборку на земле и лебедками поднимать части сооружения на кровлю. Весь каркас вынесен наружу, а теплый контур жилых помещений помещен внутрь несущего каркаса. В качестве ограждающих конструкций запроектированы стеклопакеты по периметру и деревянные, каркасные настилы с эффективным утеплителем. Используются также деревоклееные изогнутые балки в качестве каркаса для перекрытия холла и кабинета- мастерской.

Технико-экономические показатели:

Общая площадь - 168 кв. м.

Площадь террасы - 107 кв.м.



Коттедж на крыше

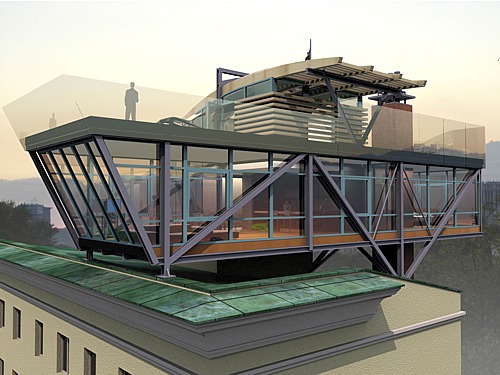

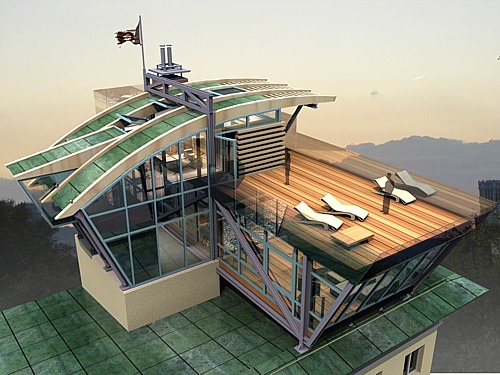

Перспективный вид

дом на кровле

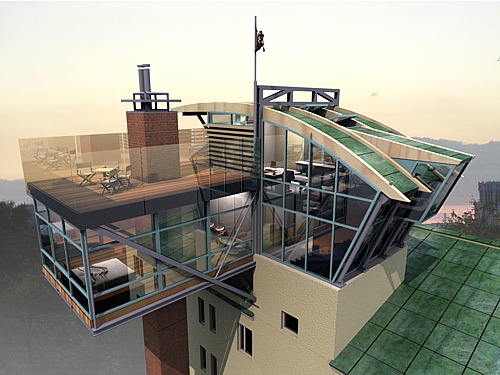

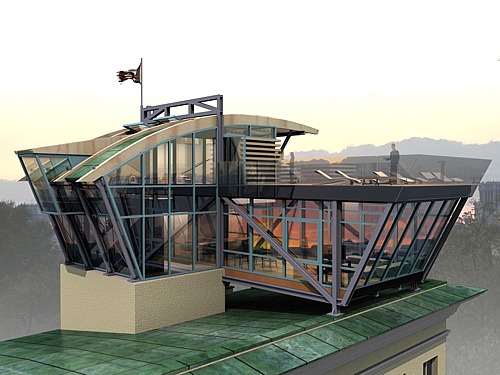

Перспективный вид



Жилой модуль на крыше

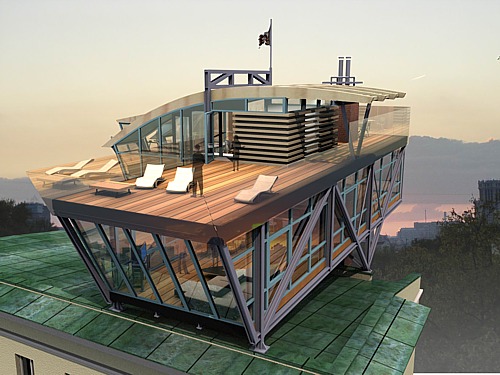

Перспективный вид



Проект дома на крыше

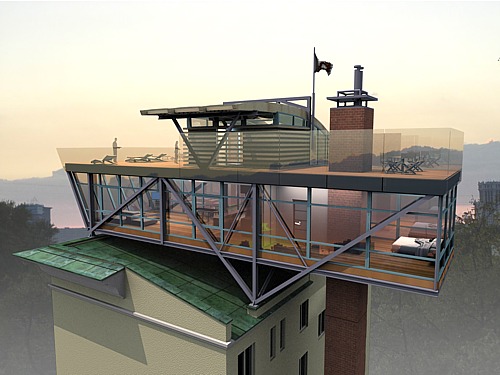

Перспективный вид



Жилой модуль на крыше

Перспективный вид





Проект дома на крыше

Перспективный вид

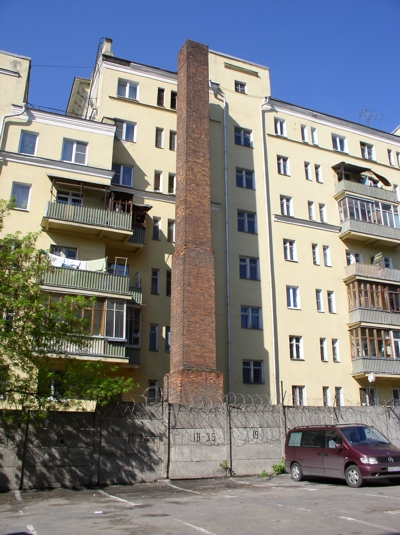

Существующее положение





Проект дома на крыше

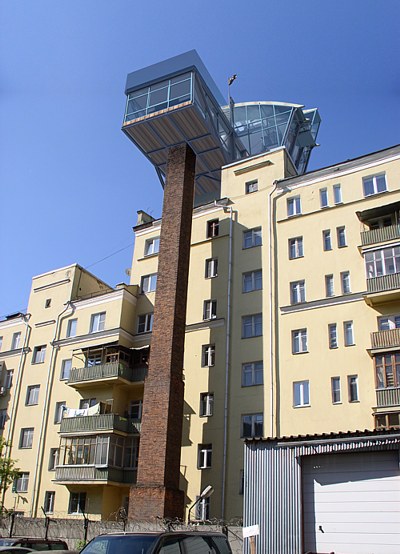

Фотомонтаж, дворовый фасад.

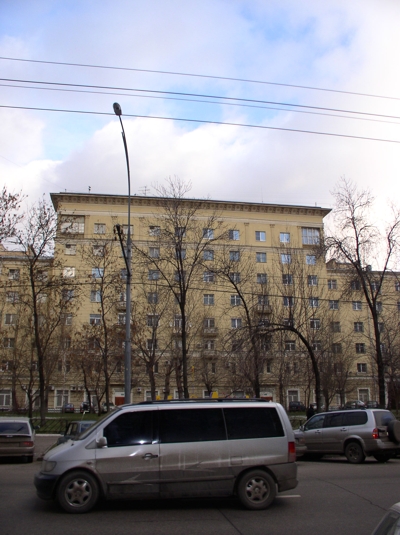

Существующее положение

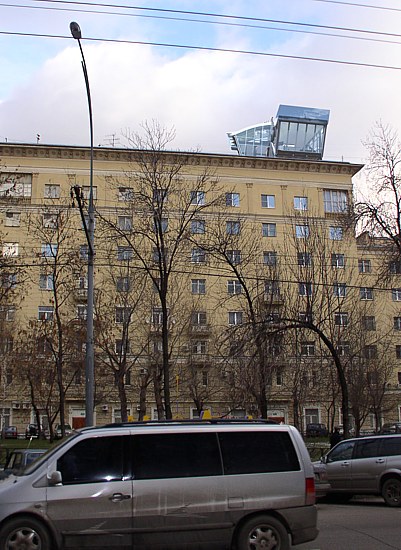

Фотомонтаж, уличный фасад.

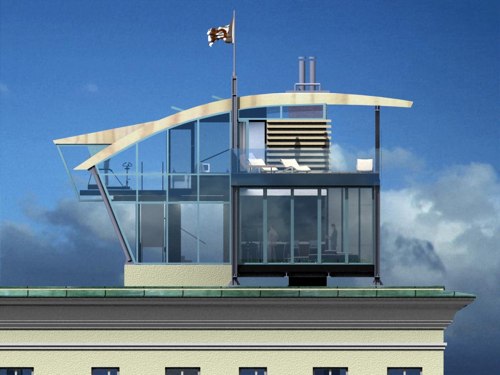

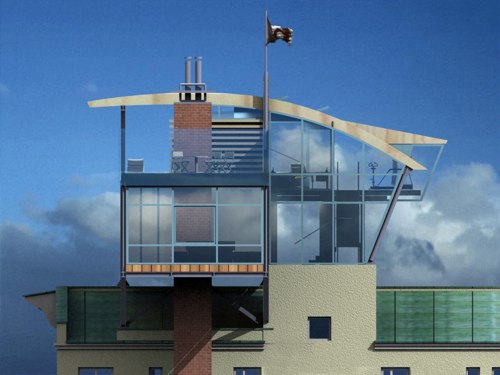

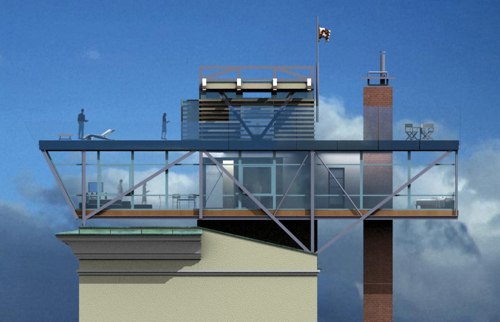

Боковой фасад

Боковой фасад





Проект дома на крыше

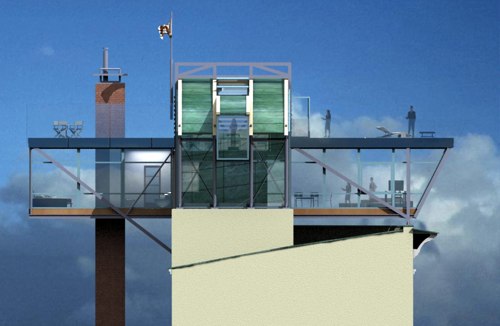

Торцевой фасад



Торцевой фасад

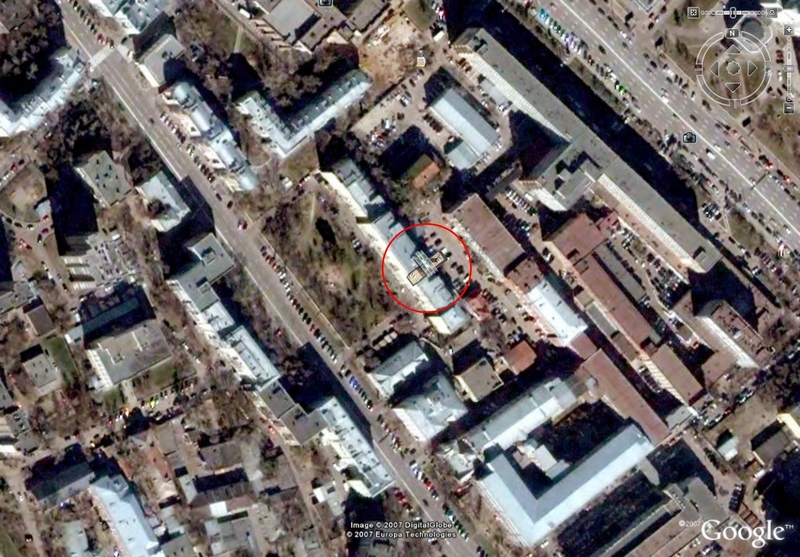

Схема генплана
