ЭСКИЗНЫЙ ПРОЕКТ ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМА "КРАН-ТЫ"  (2006 г.).

Архитектор:  Шернин М.Д.

опубликован в журнале "Interior Digest" № 80



    Концепция жилого дома заключается в использовании в качестве наружного металлического каркаса - козлового крана. Этот прием формирует оригинальный внешний вид здания "эпохи индустриализации". По  оси симметрии возводится лестничная клетка, стены которой служат центральной опорой для верхней несущей фермы и для перекрытий этажей. Противоположные концы межэтажных перекрытий подвешены к торцам верхней фермы, а перекрытие 1 этажа опирается  на пространственные фермы в местах опор каркаса на бетонный фундамент. Стеновые ограждения - из легких конструкций с эффективным утеплителем для уменьшения веса. На кровле смонтированы  ветровые турбины для получения электроэнергии.

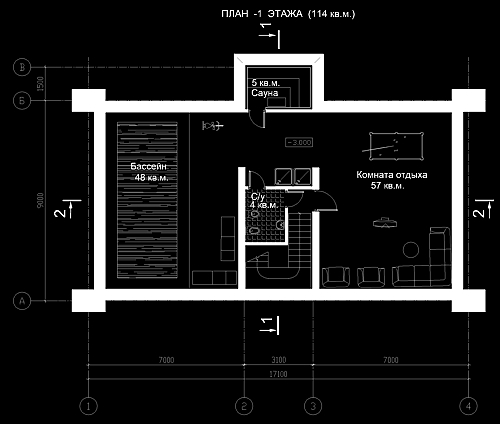

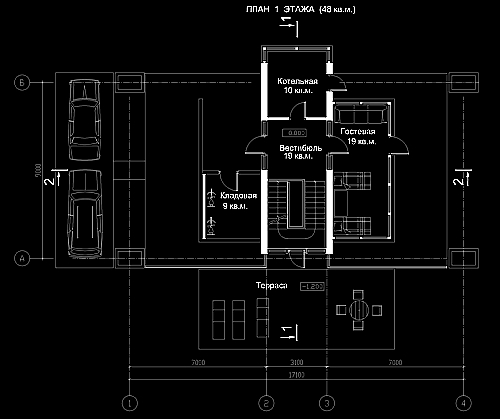

Объемно-планировочное решение: На первом этаже расположены входной вестибюль, котельная и гостевая комната. Также рядом с входом находится не отапливаемая кладовая в которой могут храниться малые транспортные средства сезонного использования (велосипеды, мотоциклы, снегоходы и т.д.). Со стороны входа в дом - открытая стоянка на 2 машины. Из вестибюля можно подняться на 2 этаж или спуститься в подвал. С промежуточной площадки лестничной клетки, ведущей в подвал, мы попадаем на открытую террасу, запроектированную с противоположной от входа стороны дома. В подвале размещены бассейн, комната отдыха, сауна и санузел. В случае более сильного перепада рельефа - пространство подвального этажа может быть освещено естественным светом.

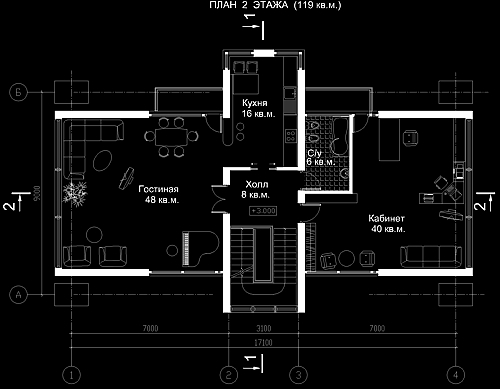

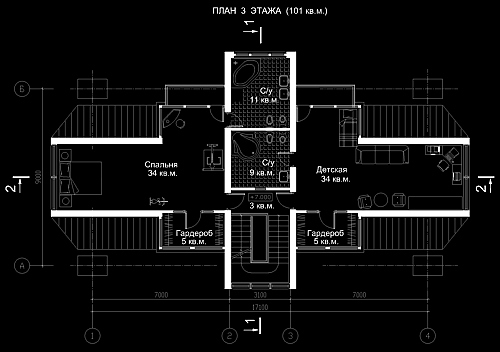

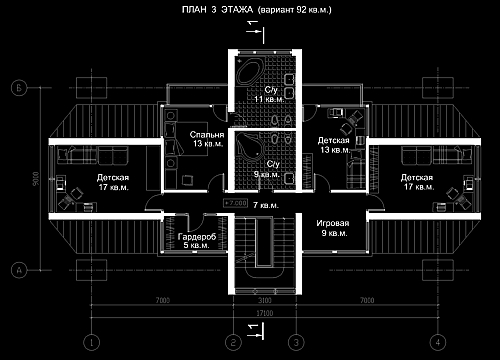

На втором этаже - гостиная с кухней, гостевой санузел, кабинет-мастерская. Гостиная и кабинет оборудованы балконами. Третий этаж представляет собой приватную зону и может быть разделен на 2 или 4 спальни. Также на этом этаже предусмотрены 2 ванных комнаты.

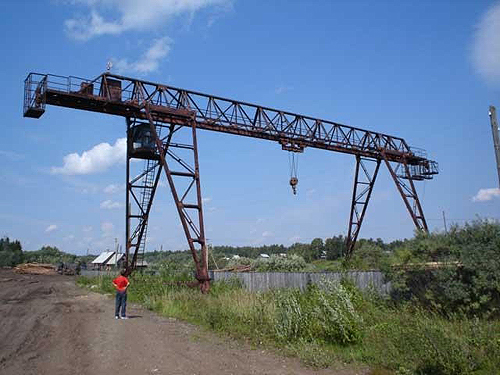

Козловой кран (пример).

Проект жилого дома

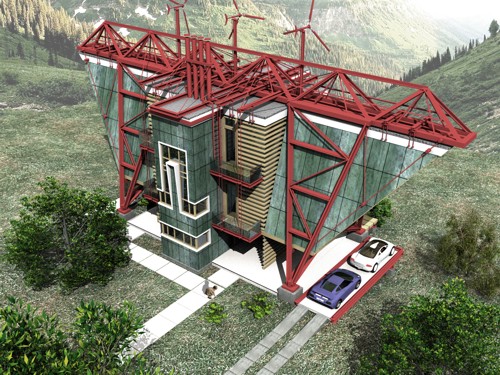

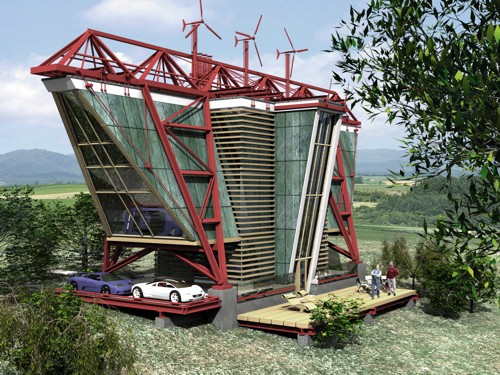

 Перспективный вид



Проект виллы

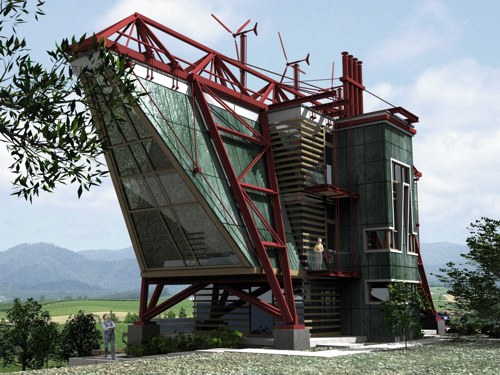

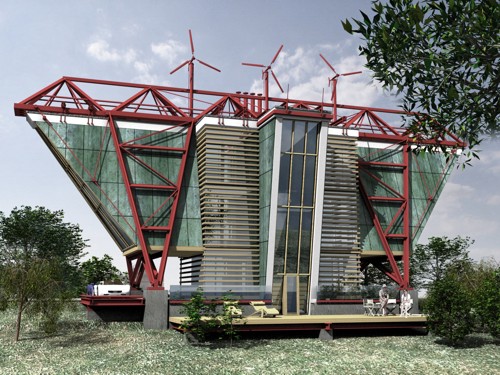

 Перспективный вид

 Перспективный вид



Проект жилого дома на 1 семью

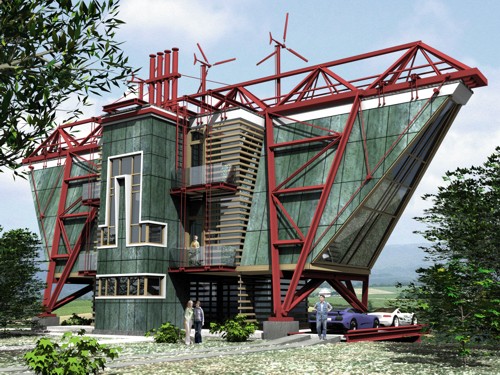

 Перспективный вид



 Проект коттеджа

 Перспективный вид





Проект коттеджа

Перспективный вид

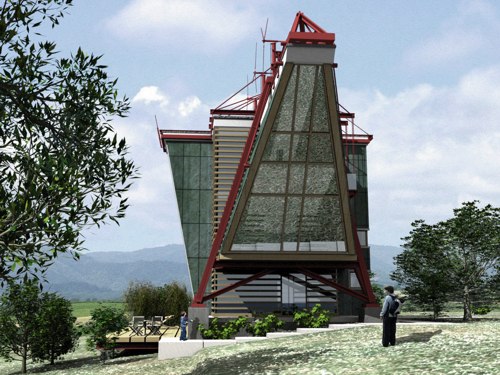

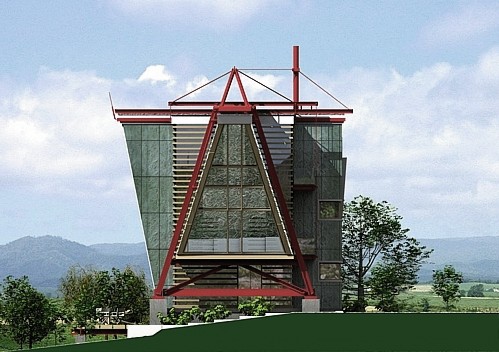

Боковой фасад по оси 4



 Проект коттеджа

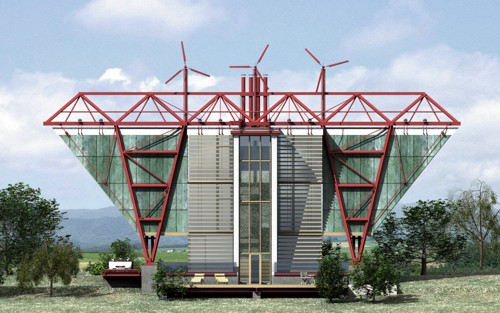

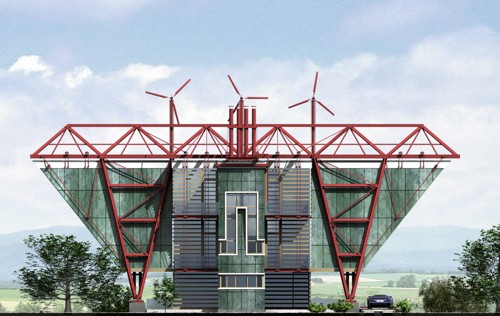

Фасад по оси А



 Проект виллы



Фасад по оси Б
























ТЕХНИКО - ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

Общая площадь -  370 кв.м.

Площадь застройки -  234 кв.м.

Строительный объем - 2070 куб.м.

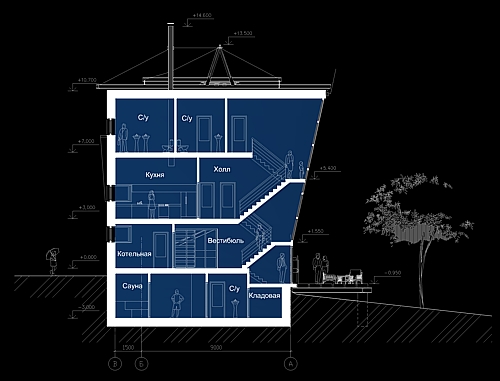

Разрез 1-1

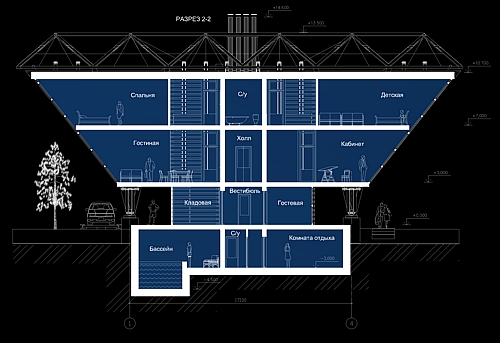

Разрез 2-2
