ПРОЕКТ ДУПЛЕКСА ЭКОНОМ КЛАССА (2013 г.)
Архитектор: Шернин М.Д.
АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ . Проект предусматривает проживание
двух семей усредненного состава, каждый жилой блок имеет отдельный вход,
собственную котельную и собственный участок придомовой территории. На
всех этажах проектом предусматривается размещение стандартного набора
помещений с возможностью различных вариантов планировочного решения.
В каждом блоке также предусмотрен наружный шкаф-кладовая (холодильник),

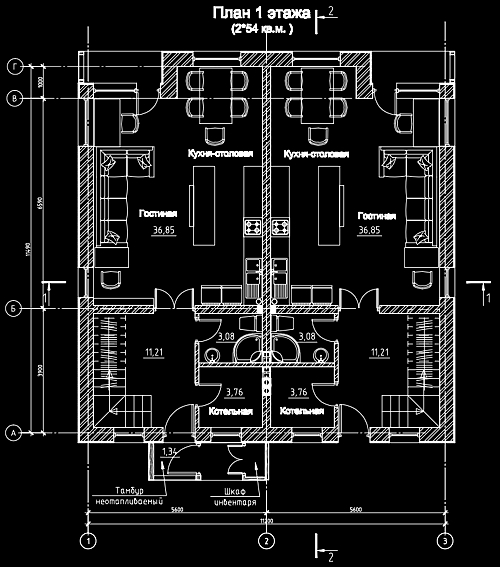

просторная терраса на 3 этаже (частично крытая). На первом этаже
запроектированы прихожая, гостиная, совмещенная с кухней, санузел,
котельная. также предусмотрен выносной, неотапливаемый тамбур, который в

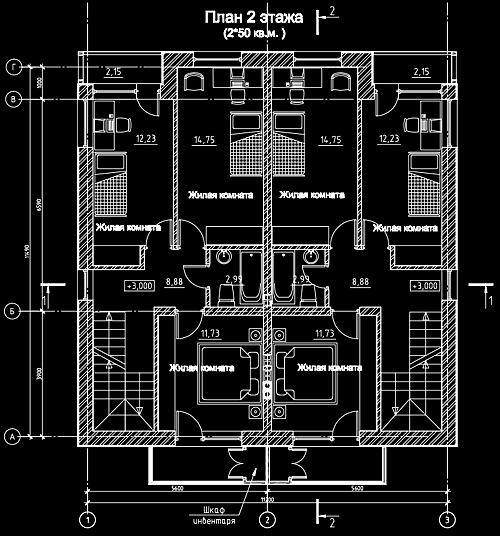

теплое время года открыт. Второй этаж
располагает тремя жилыми комнатами и одним санузлом. Две комнаты второго

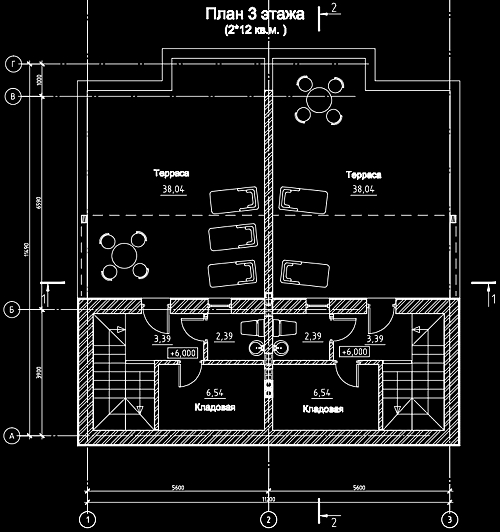

этажа имеют выходы на балкон. Третий этаж представляет собой террасу на
кровле с удобным выходом, санузлом и кладовой.
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Здание предполагается возвести на монолитном ,
фундаменте с перекрытиями из сборных плит. Внешние стены выполнить от
крупноразмерных блоков теплой керамики. Что позволит нам не применять
многослойные стены в качестве наружного ограждения. Высота первого этажа
составляет 3300 мм., второй этаж - 3000мм.
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ
ПОКАЗАТЕЛИ:
Площадь застройки – 152 кв.м.
Общая площадь блока – 115 кв.м.
Строительный объем здания –950 куб.м.
Этажность здания – 2 этажа.

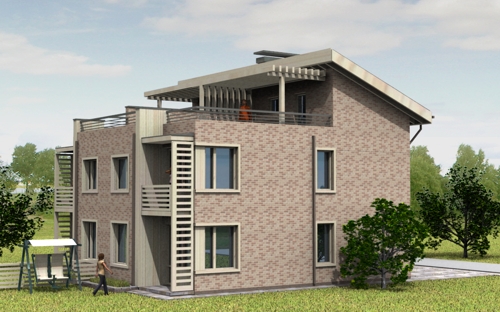

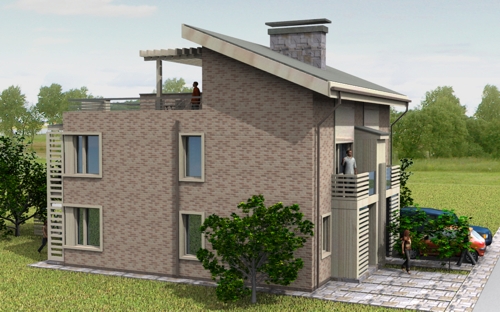

Общий вид со стороны участков

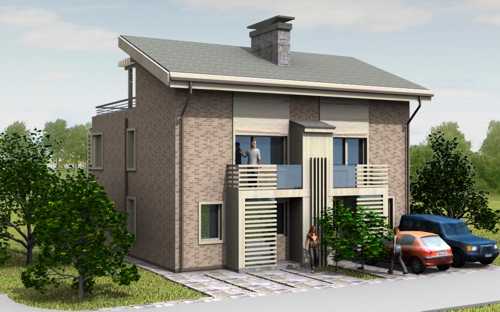

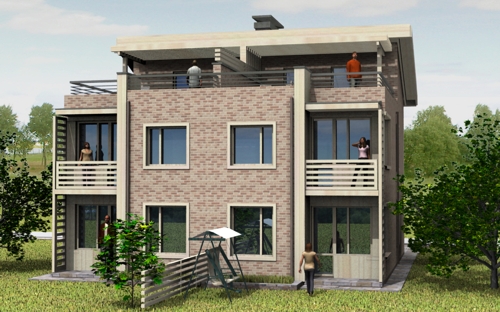

Общий вид со стороны въездов

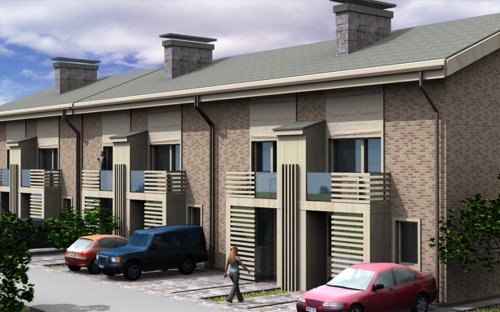

Общий вид
Общий вид

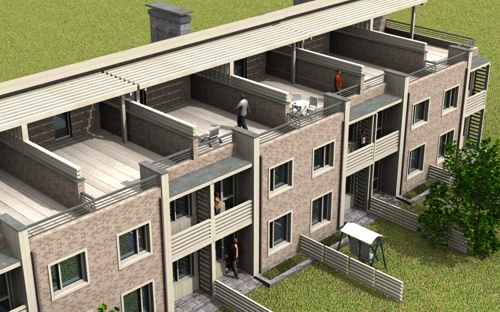

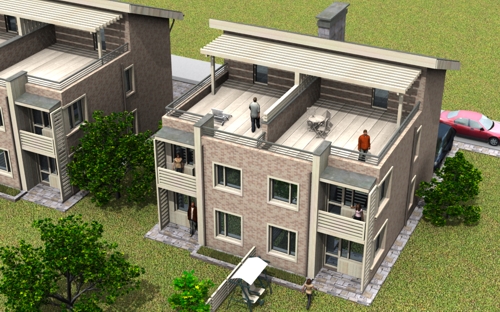

Вид таунхаусов с высоты птичьего полета

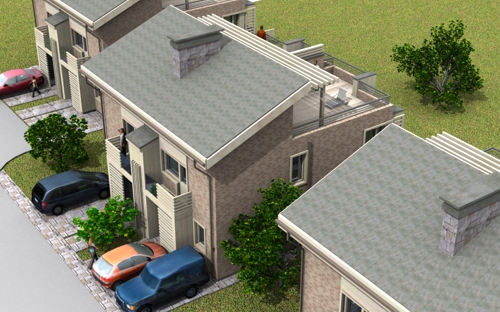

Вид таунхаусов с высоты птичьего полета
Вариант блокировки жилых ячеек
Вариант блокировки жилых ячеек
