ПРОЕКТ ЖИЛОГО ДОМА НА ТРИ СЕМЬИ В ПОДМОСКОВЬЕ (2013 г.)
Архитектор: Шернин М.Д.
Проект здания выполнен на основании:
- технического задания заказчика
Проектируемое здание предлагается к размещению на участке 900 кв.м. В
рамках согласованной концепции предлагается в границах участка возвести
здание, предназначенное для постоянного проживания трех семей.
Отведенный под застройку земельный участок расположен в Подмосковье, в
поселке Новорижский. С северо-запада землеотвод граничит с тупиковым
проездом, с которого осуществляется въезд на территорию участка. Рельеф
участка ровный, уклон незначительный в северную сторону. Результаты
инженерно-геологических изысканий свидетельствуют о пригодности участка
для строительства проектируемого объекта. Проектом предлагается
единовременное освоение данной территории.
АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ . Проект предусматривает проживание
трех семей усредненного состава, каждый жилой блок имеет отдельный вход,
собственную котельную и собственный участок придомовой территории. На
всех этажах проектом предусматривается размещение стандартного набора
помещений с возможностью различных вариантов планировочного решения.
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Здание предполагается возвести на монолитном , мелкозаглубленном
фундаменте с перекрытиями из сборных плит. Внешние стены выполнить от
крупноразмерных блоков теплой керамики. Что позволит нам не применять
многослойные стены в качестве наружного ограждения. Высота первого этажа
составляет 4000 мм., второй этаж - 3000мм., Третий этаж мансардный.
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ
ПОКАЗАТЕЛИ:
Площадь участка -
900 кв.м.
Площадь застройки – 320 кв.м.
Общая площадь здания – 682 кв.м.
В том числе:
БЛОК 1 - 220 кв.м.
БЛОК 2 – 242 кв.м
БЛОК 3 – 220 кв.м.
Строительный объем здания –2 240 куб.м.
Этажность здания – 3 этажа.

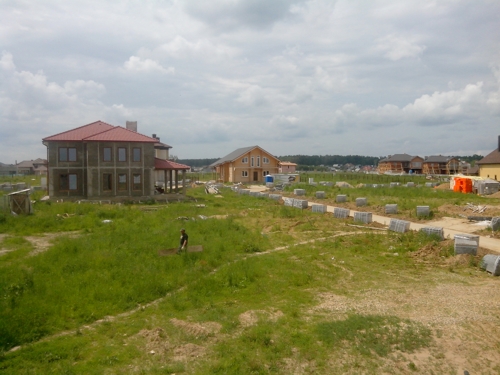

Фотомонтаж

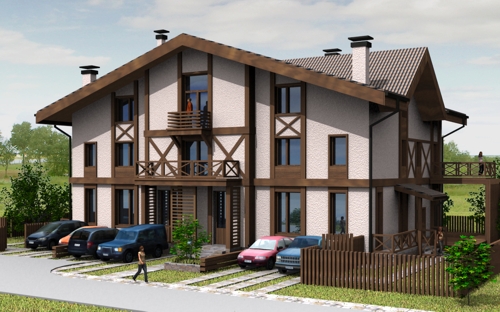

Вид с улицы

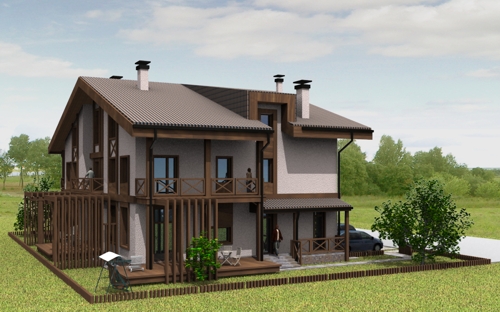

Вид с соседнего участка

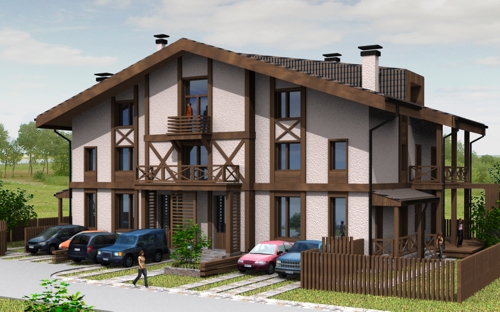

Вид с тротуара проезда
Вид с соседнего участка
Вид с высоты птичьего полета
Вид с высоты птичьего полета

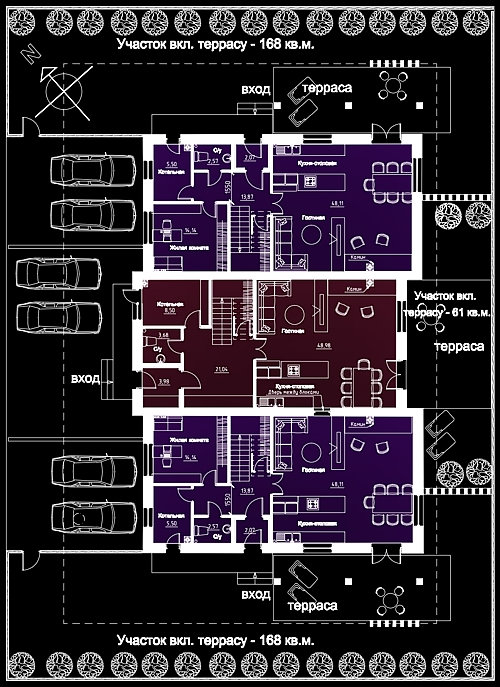

Схема генплана участка

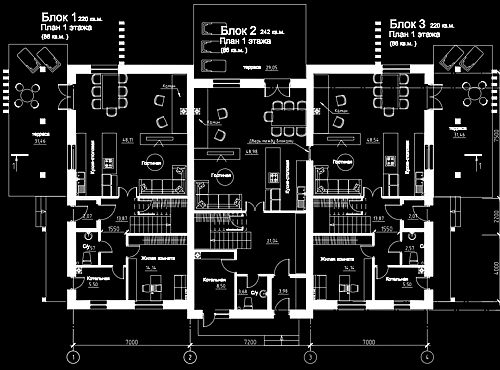

План 1 этажа

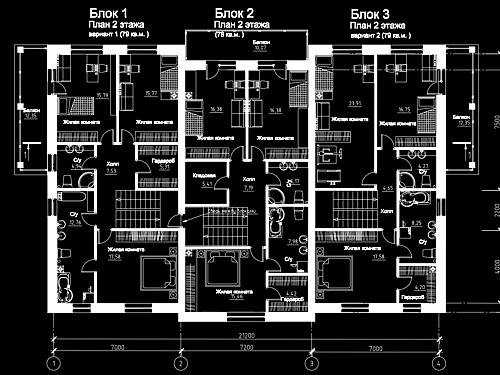

План 2 этажа

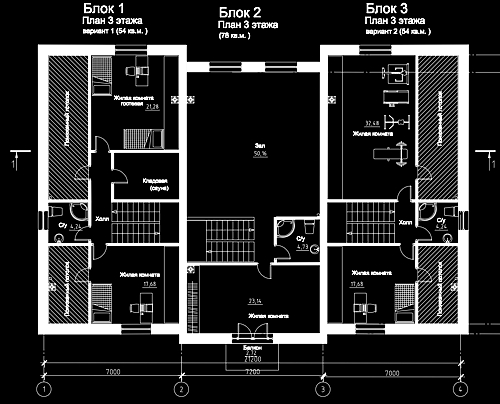

План 3 этажа

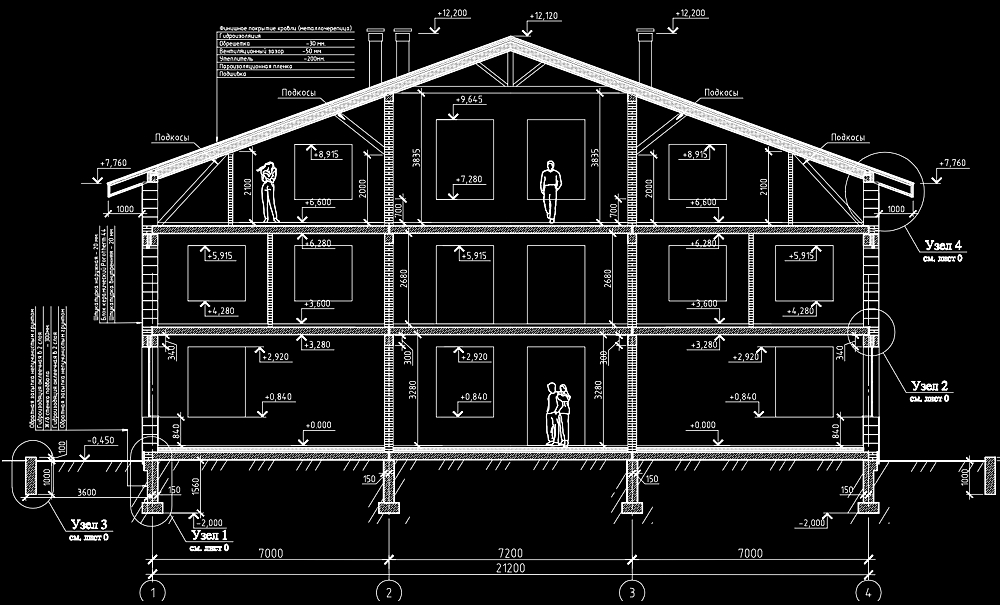

Разрез 1-1

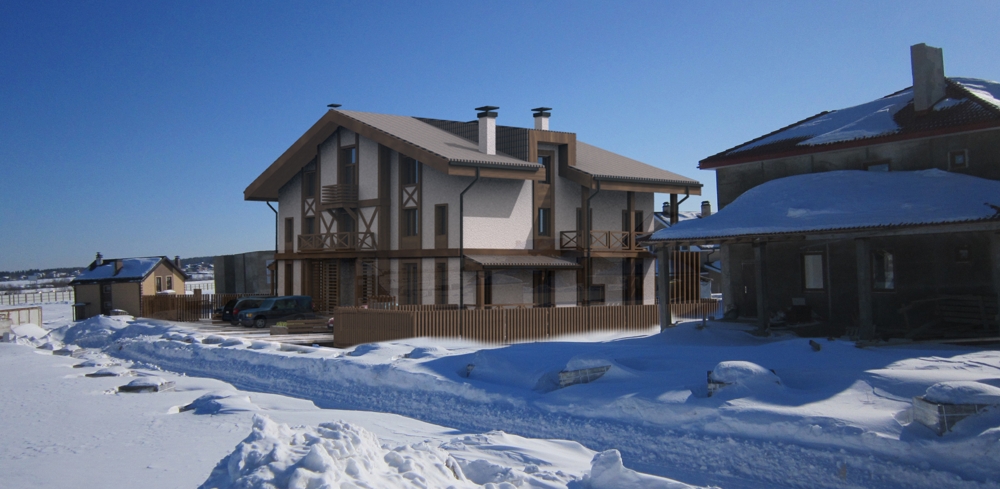

Вид с дороги

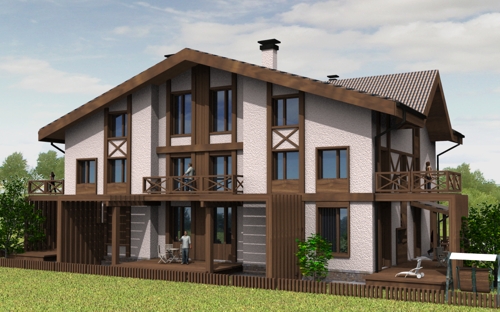

Вид с соседнего участка

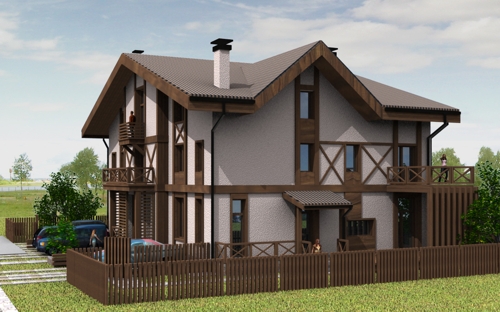

Вид с дороги
Вид с соседнего участка
Май 2013
