ПРОЕКТ  КОРПУСА ВРЕМЕННОГО ПРОЖИВАНИЯ ПЕРСОНАЛА

КОМПЛЕКСА ОТДЫХА В ПОДМОСКОВЬЕ  (2011 г.)



Архитектор:  Шернин М.Д.



ГЕНЕРАЛЬНЫЙ ПЛАН

Отведенный под застройку земельный участок расположен в поселке Новая, Московской области.

 С севера участок примыкает к границе территории, сразу за границей проложена дорога. С запада до забора комплекса сохраняется отступ около 2 метров. Восточная сторона ориентирована на будущую наземную парковку. С южной стороны место для постройки здания обращено к центральной площади всей территории, включающей в себя банный комплекс, гостевые таунхаусы и отдельно стоящий ресторан.  настоящее время участок предполагаемого строительства охранного статуса не имеет.  Площадка с.Рельеф участка ровный. Результаты инженерно-геологических изысканий свидетельствуют о пригодности участка для строительства проектируемого дома.

Основной вход в здание расположен с восточной стороны.

Проектом предлагается благоустройство прилегающей к проектируемому дому территории. Тротуары выполняются из бетонной тротуарной плитки. В местах размещения въездов и выездов автомобилей предусмотрены пониженные борта тротуаров, при въезде в автомойку – оборудован пандус.

Проектом предусмотрено размещение светильников на фасаде здания и пешеходном пространстве для освещения площадок около входов. У основных входов в здание устанавливаются  мусорные урны. Предлагается также смонтировать подсветку фасадов здания для обогащения ночного силуэта загородной среды.

 АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ.

Проект представляет собой 2 этажное здание, предназначенное для размещения персонала, обслуживающего комплекс отдыха.

На 1 этаже запроектированы 8  номеров, автомойка и складская зона. Все три зоны имеют отдельный вход с улицы. Жилой блок первого этажа включает в себя 8 номеров, две душевые комнаты, два санузла и лестницу, ведущую на второй этаж. В торце коридора обустроен эвакуационный выход наружу. Склад на первом этаже предназначен для хранения некрупных предметов (веники, другие банные принадлежности).

На 2 этаже также расположены гостиничные номера (20 штук), душевые помещения, санузлы. Комнаты, расположенные в центре этажа, освещаются через верхний фонарь. Кроме этого, в торцах коридоров также оборудованы эвакуационные выходы. Выход на кровлю осуществляется с балкона второго этажа, запроектированного над входами в здание и выполняющего также роль козырька.

На кровле запроектирован световой фонарь с горизонтальными окнами. Кроме этого на кровле могут быть расположены установки для кондиционирования помещений здания.

 Здание предполагается возвести каркасным -- из железобетонных конструкций с монолитными дисками ж/б перекрытий





ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

Площадь участка – в составе комплекса для отдыха.

 Площадь застройки – 402 кв.м.

Общая площадь здания – 1284 кв.м.

В том числе:

-         Первый этаж – 355 кв.м

-         Второй этаж – 351 кв.м.

 Строительный объем здания –3010 куб.м.

Этажность здания – 2 этажа.

Количество номеров – 28 шт.

В том числе:

-         на 1 этаже – 8 номеров.

-         на 2 этаже – 20 номеров.

Пять номеров на втором этаже имеют естественное освещение через световой фонарь на кровле.



Мини гостиница для обслуживающего персонала

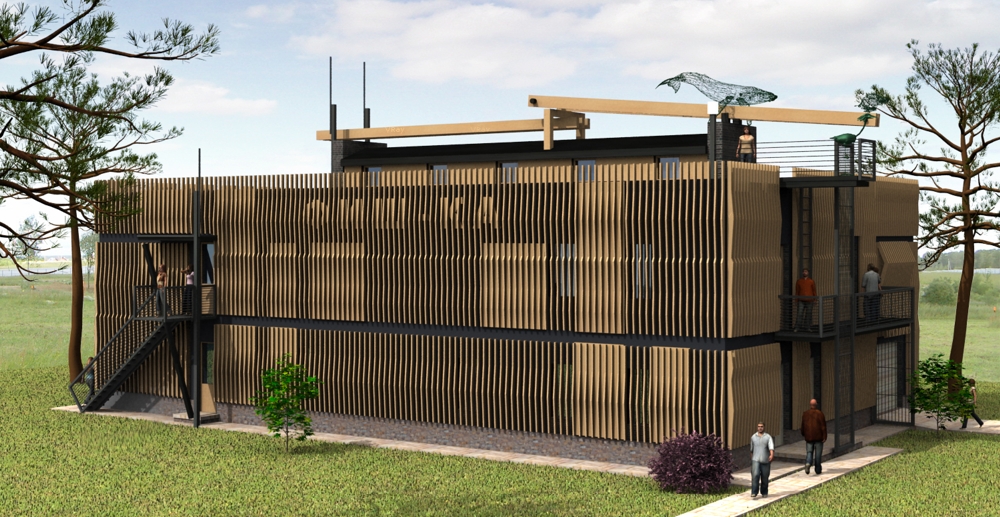

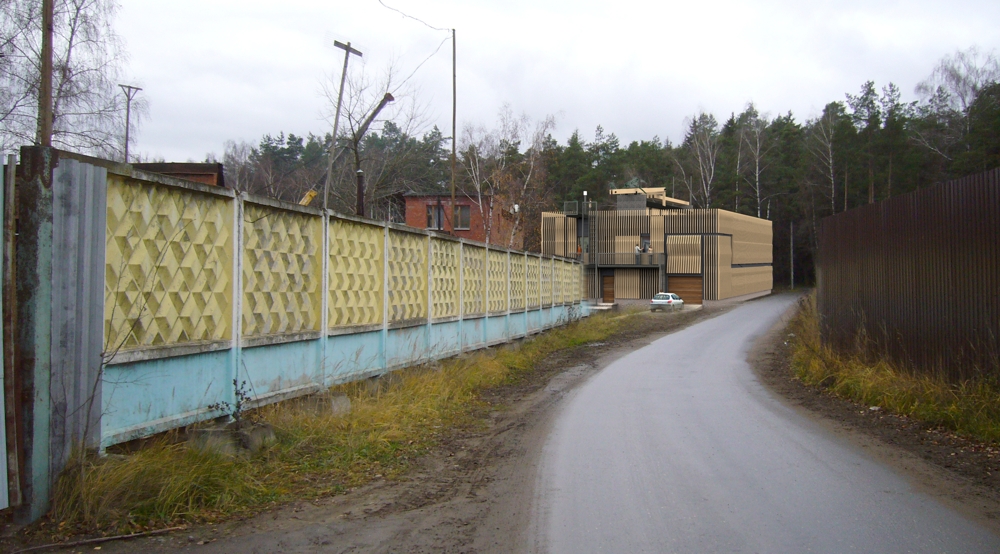

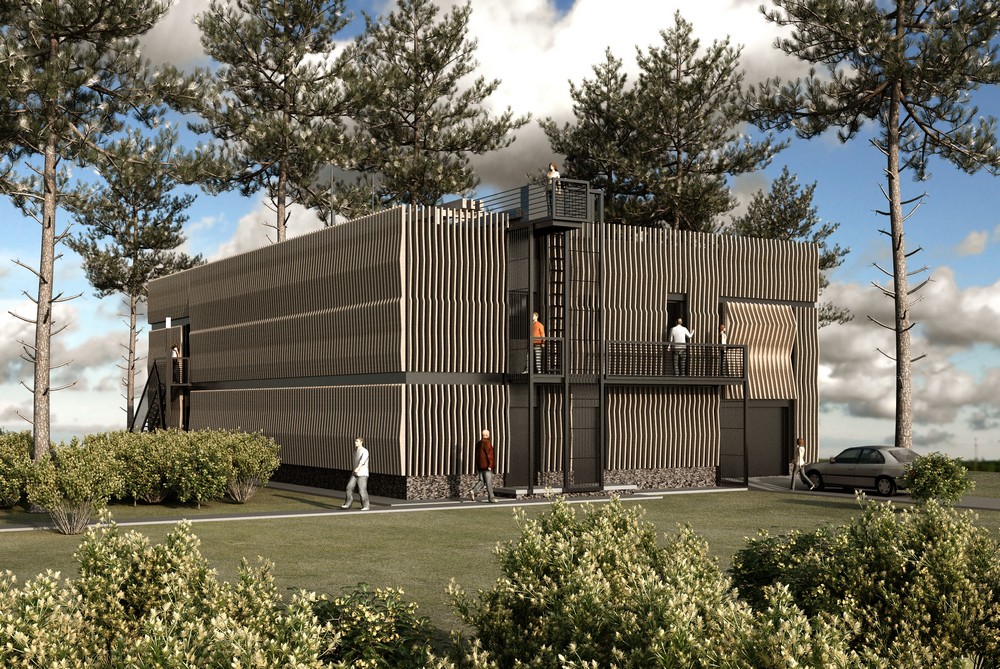

Общий вид







Мини гостиница в Подмосковье

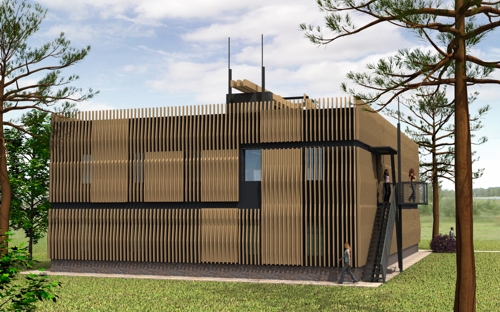

Общий вид









Мини гостиница в Подмосковье

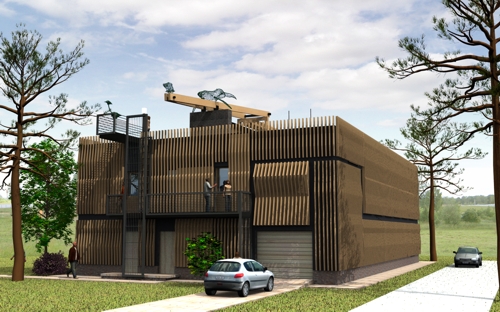

Общий вид



Проект мини гостиницы

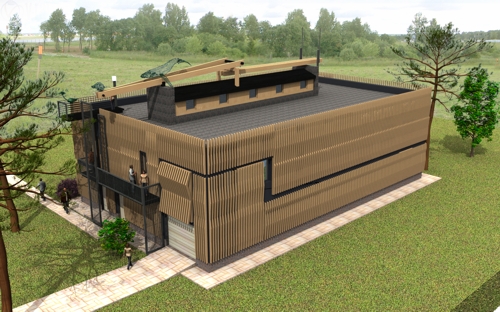

Общий вид с высоты птичьего полета





Проект мини гостиницы

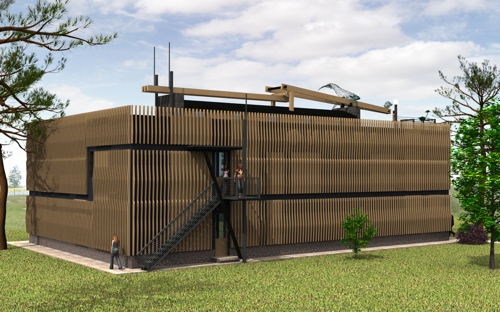

Общий вид



























Проект мини гостиницы

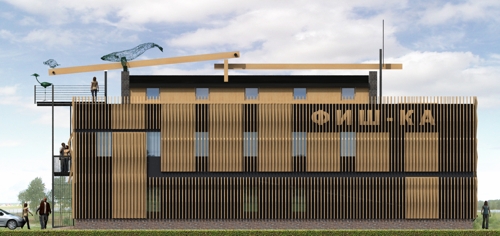

Дворовый фасад







Проект мини гостиницы

Фасад со стороны проезда



Проект мини гостиницы в Подмосковье

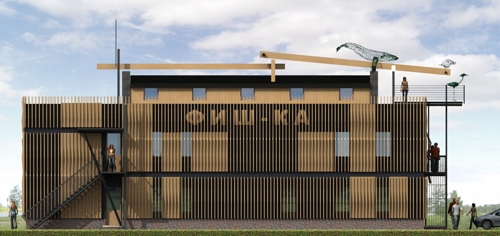

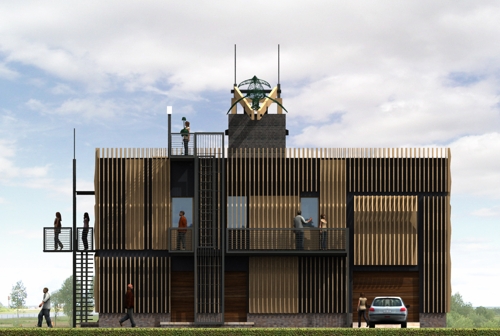

Фасад главный





Проект мини гостиницы в Подмосковье

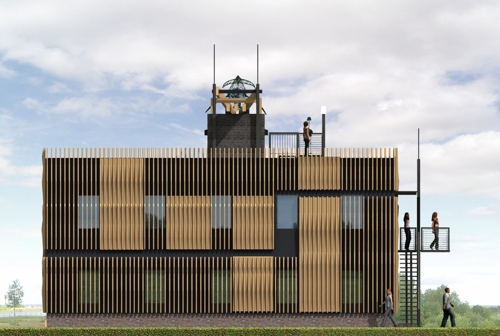

Фасад со стороны леса

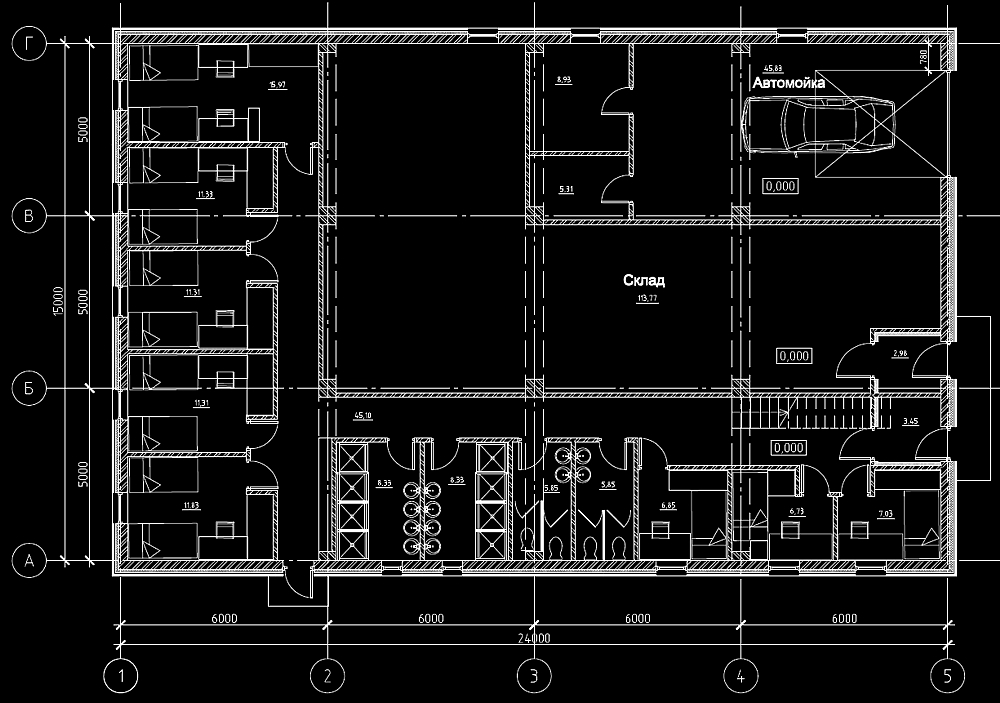

План 1 этажа

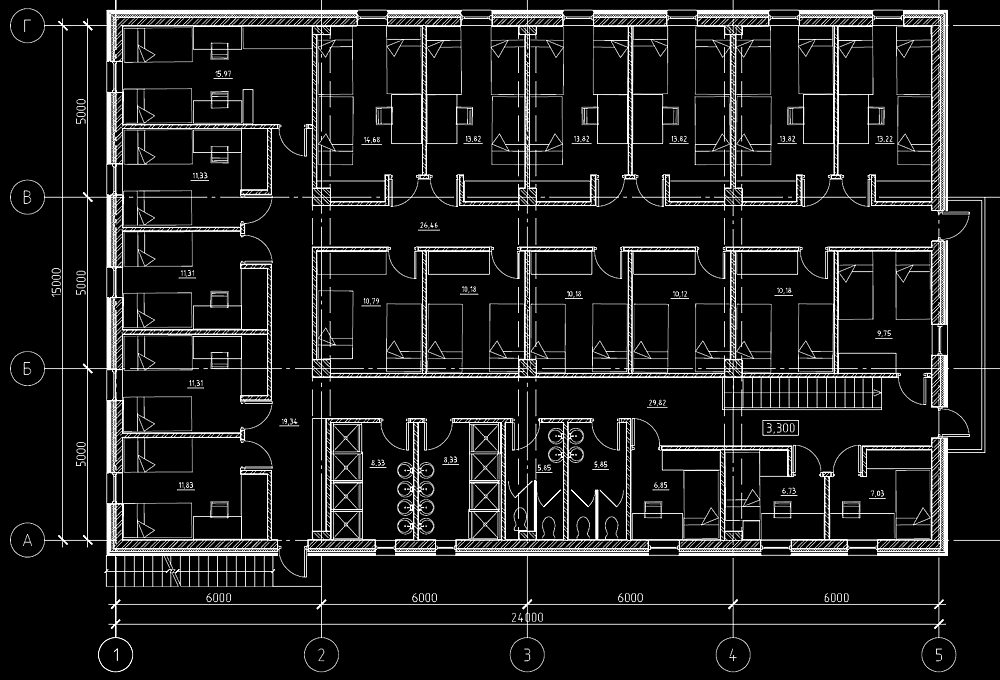

План 2 этажа













 Проект виллы, коттедж, малоэтажный дом, таунхаусы, проект таунхаусов, проект поселка, проект дома, проект усадьбы, поселок, проектирование поселков, проектирование коттеджных поселков, малоэтажное проектирование, проектирование загородных домов, проектирование загородного жилья, проект рабочий, эскизный проект, архитектурный проект коттеджа, архитектурный проект поселка, архитектурный проект таунхауса, архитектурный проект офисного здания, архитектурный проект жилого дома, архитектурный проект виллы, проект мини гостиницы, проект гостиницы.

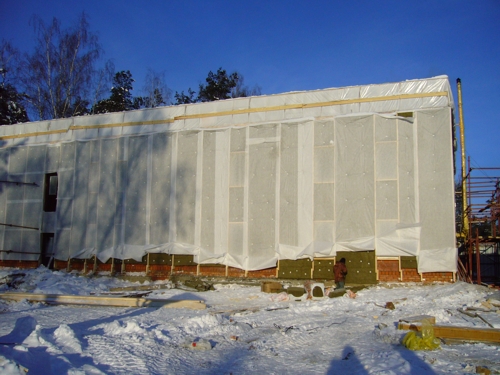

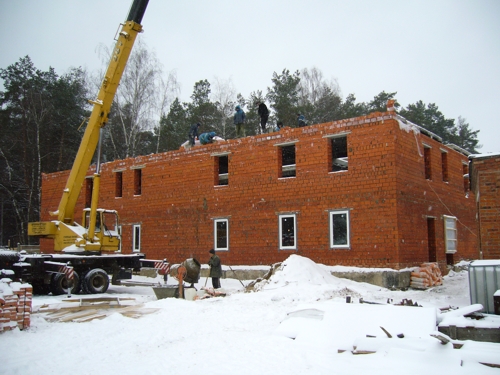

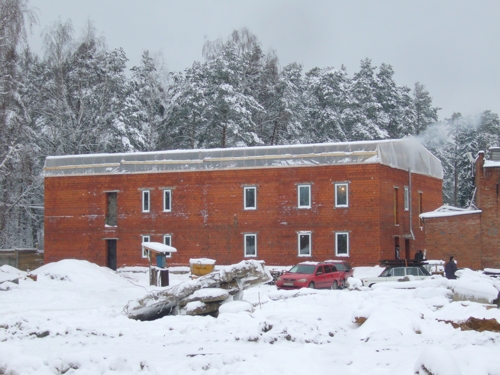

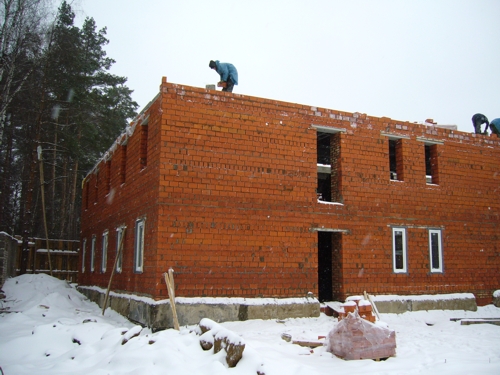

СТРОИТЕЛЬСТВО



Декабрь 2011



Декабрь 2011

Январь 2012





Январь 2012

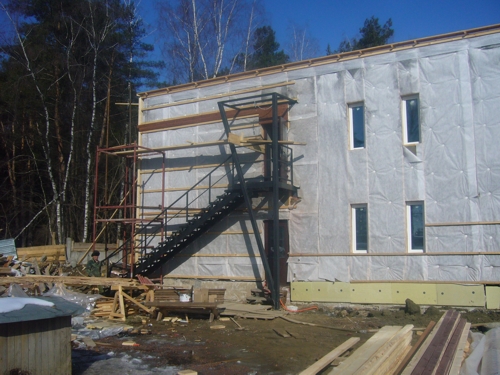

Март 2012

Мини гостиница для персонала

Март 2012

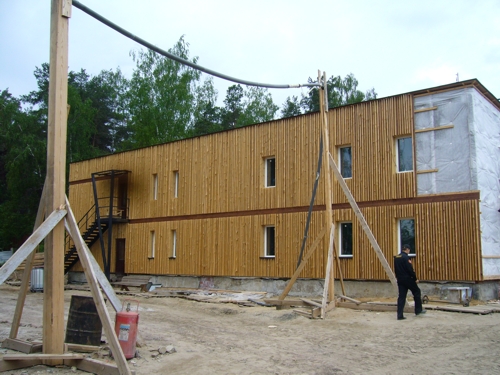

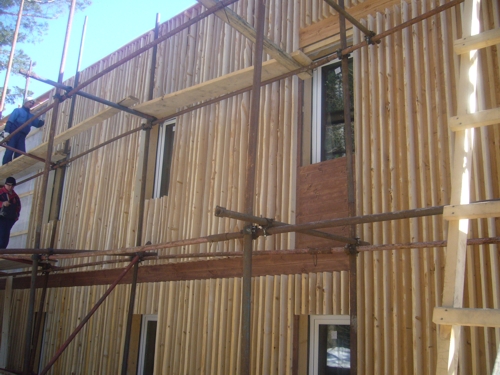

Май 2012

Мини гостиница для персонала

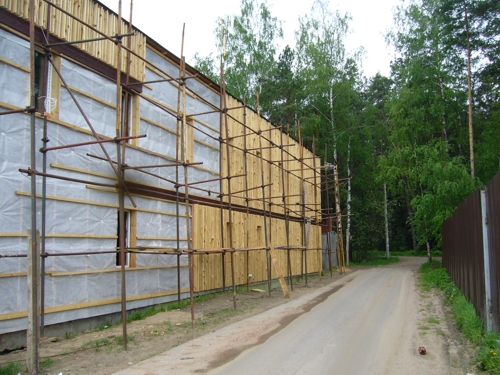

Май 2012
