ПРОЕКТ  ПРОИЗВОДСТВЕННО-ОФИСНОГО ЗДАНИЯ В МОСКВЕ  (2013 г.)

Архитектор:  Шернин М.Д.



ГЕНЕРАЛЬНЫЙ ПЛАН
Отведенный под застройку земельный участок расположен в г. Москва, Можайское муниципальное образование, ул. Рябиновая вл. 14.   С востока участок обращен на перекресток Рябиновой улицы и Дорогобужской. С севера землеотвод граничит с Дорогобужским переулком, на западе расположено возвышение из грунта, а на юге находится зона природного заказника “Долина реки Сетунь”. Рельеф участка неровный, уклон обращен в восточную сторону и составляет порядка 2 метров. Результаты инженерно-геологических изысканий свидетельствуют о пригодности участка для строительства проектируемого объекта. Проектом предлагается единовременное освоение данной территории. Основной заезд на территорию проектируемого здания осуществляется со стороны улицы Рябиновая, по этой же линии фасада запроектированы основные входы в здание. Дополнительный вход расположен по оси “К”. Вокруг здания запроектирован круговой проезд (пожарный).

АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ .  При проектировании данного здания в качестве приоритетной задачи выдвигалась максимальная дешевизна конструктива и ограждающих материалов.  На 1 этаже проектом предусматривается размещение производства по переработке отходов производства, выставочный зал и другие сопутствующие помещения. На втором, третьем и четвертом этажах располагаются производственные помещения. Пятый этаж занимают офисные помещения, по периметру стен этого этажа выполнен балкон. В цоколе запроектированы парковочные места, технические помещения.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 Здание предполагается возвести каркасным -- из железобетонных конструкций с монолитными дисками ж/б перекрытий. Внешние стены выполнить от крупноразмерных блоков теплой керамики. Что позволит нам не применять многослойные стены в качестве наружного ограждения. Высота цокольного этажа составляет 6000 мм., Первый этаж - 8000мм., Второй, третий, четвертый этажи имеют высоту 7000 мм, последний, пятый этаж - 4000 мм.



ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

Площадь застройки – 1770 кв.м.

Общая площадь здания – 10 680 кв.м.

В том числе:
Цокольный этаж - 1700 кв.м.
Первый этаж – 1700 кв.м
Второй этаж – 1850 кв.м.
Третий этаж - 1850 кв.м.
Четвертый этаж - 1850 кв.м.
Пятый этаж - 1730 кв.м.

 Строительный объем здания –69 570 куб.м.

Этажность здания – 5 этажей.

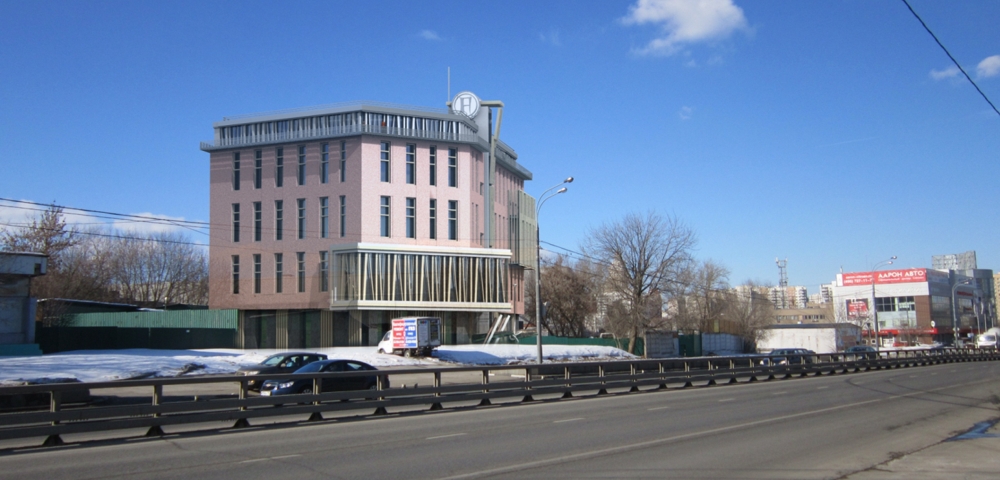

Офисное здание в Москве

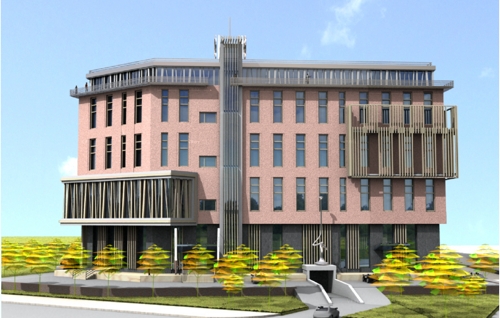

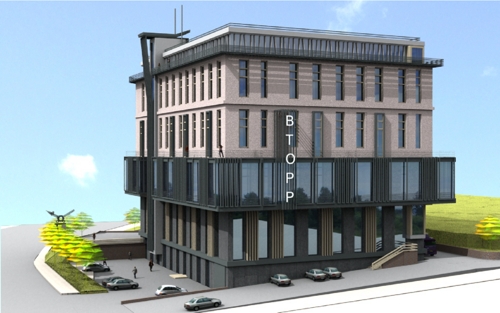

  Вид с перекрестка

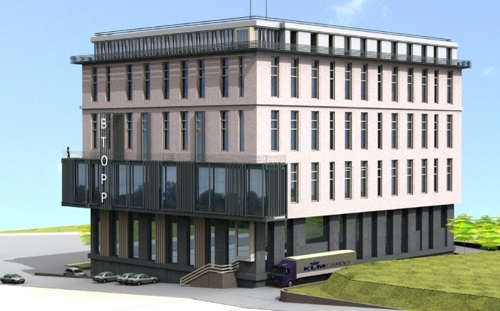

Проект офисного здания в Москве

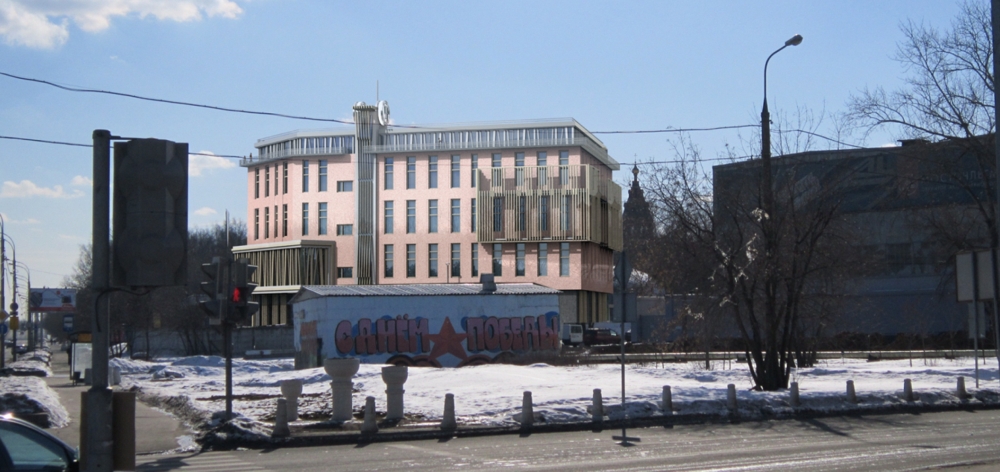

Вид с улицы Рябиновой

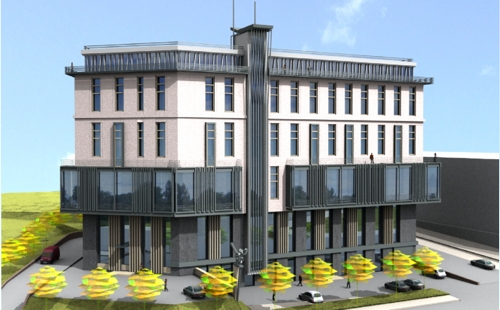

Проект офиса эконом класса в Москве

Вид с Дорогобужского переулка



Проект офиса

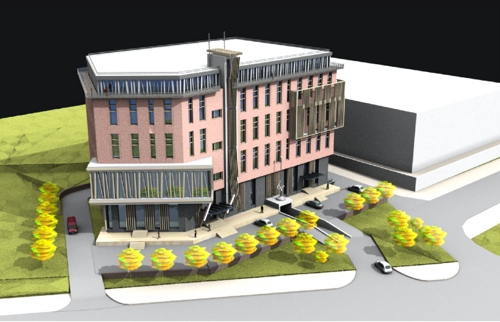

Вид с высоты птичьего полета

  Офисы в москве

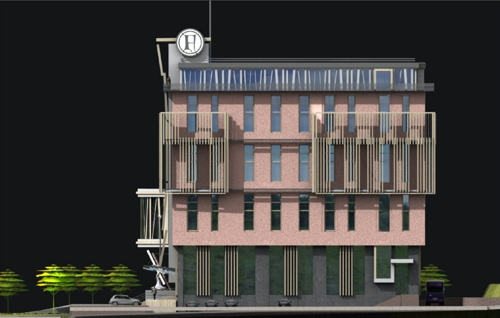

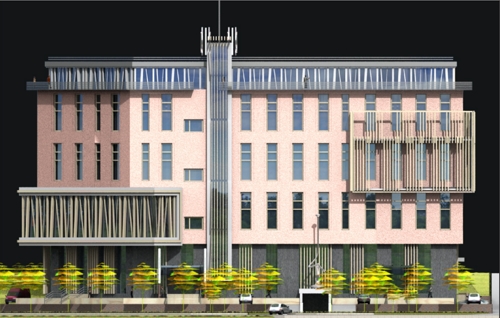

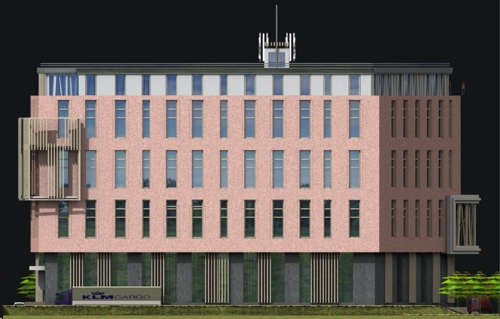

Фасад по ул. Рябиновая

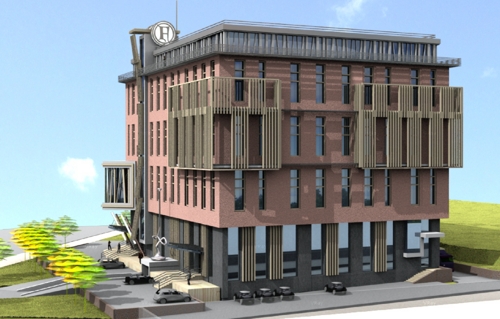

Проект офисного здания в Москве

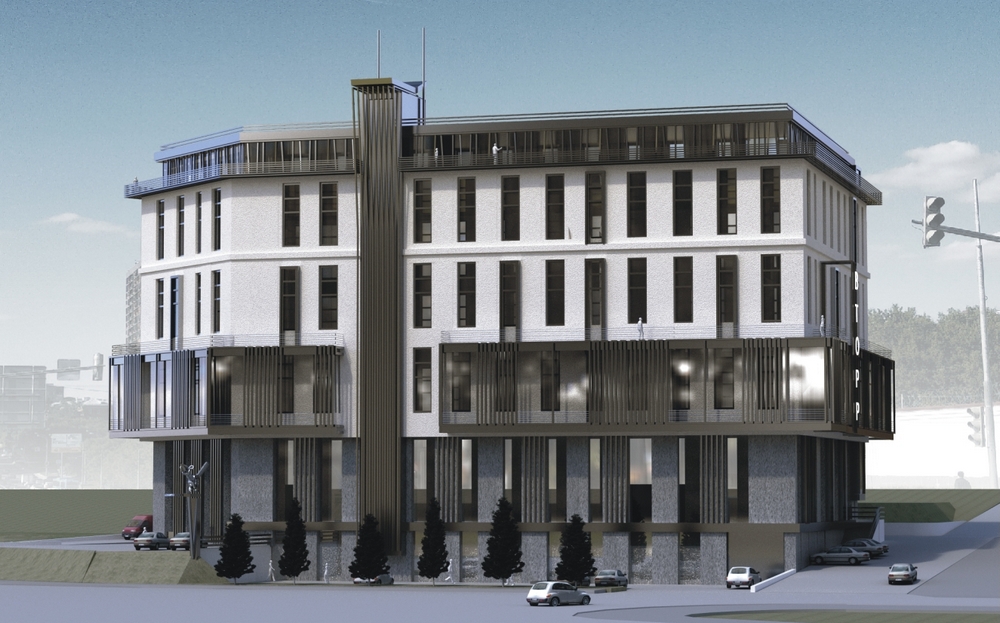

Вид с переркрестка ул. Рябиновая - Дорогобужская

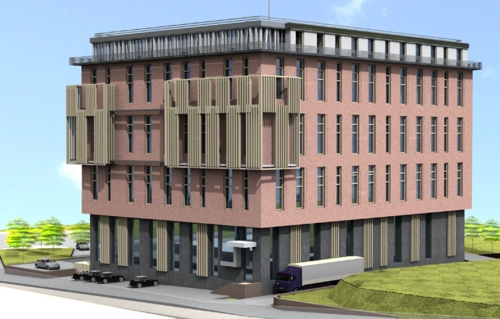

Проект офиса

Вид с дорогобужского переулка





Офисное здание

Вид с перекрестка







Проект административно-производственного здания

Дворовый фасад





Проект офиса

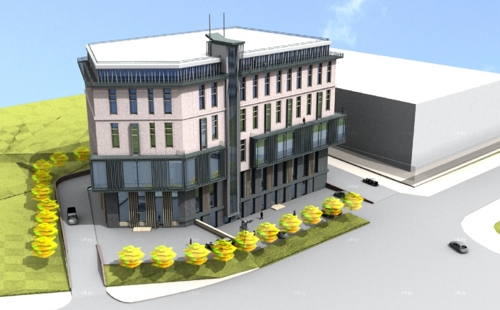

Вид с высоты птичьего полета


Офисное здание в Москве

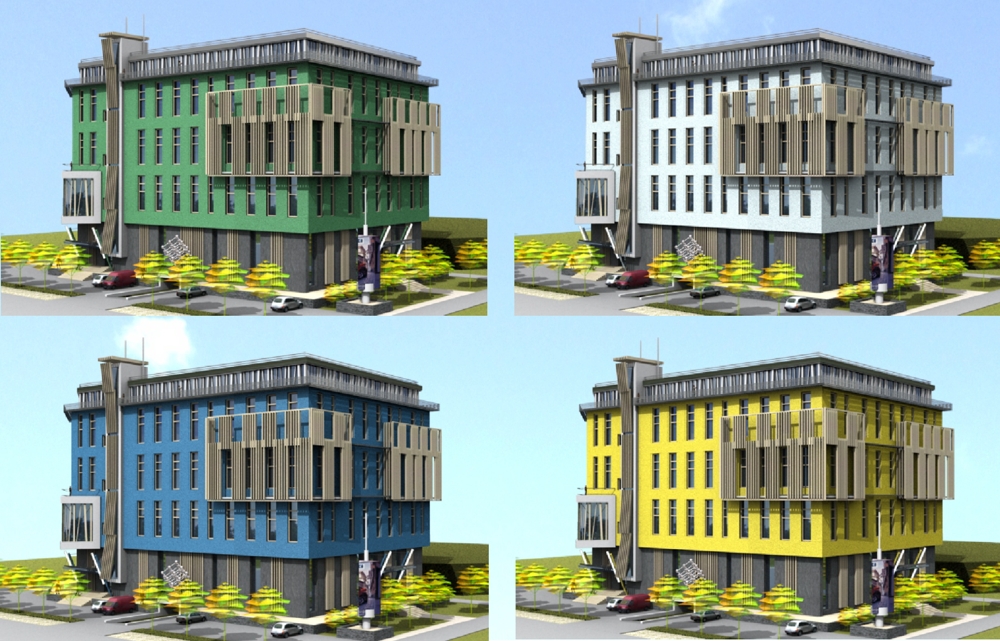

Варианты цветового решения фасада














проект офиса

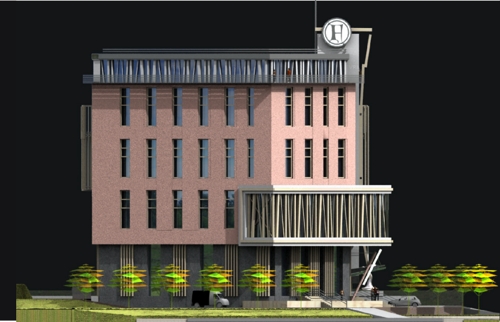

Фасад по Дорогобужскому переулку





Проектирование офисных зданий

Фасад по оси "А"

Офисы в Москве

Фасад по Рябиновой улице





Проект общественного здания

Дворовый фасад

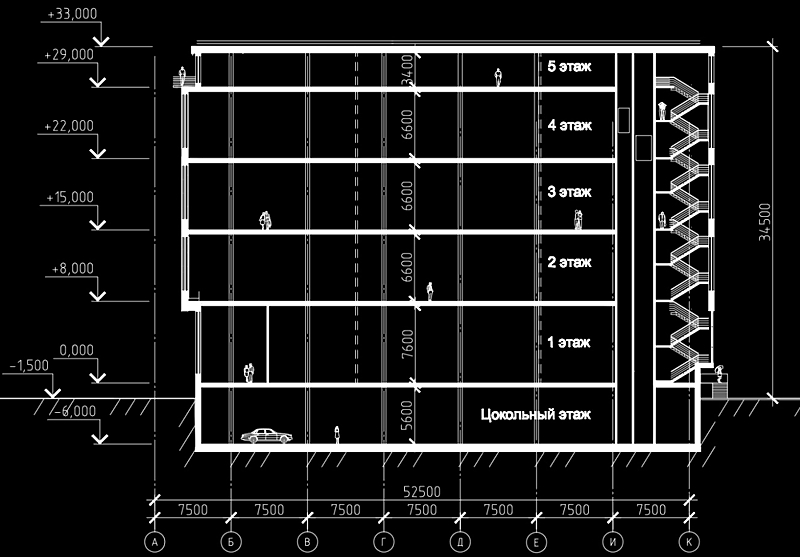

Схема разреза 1-1

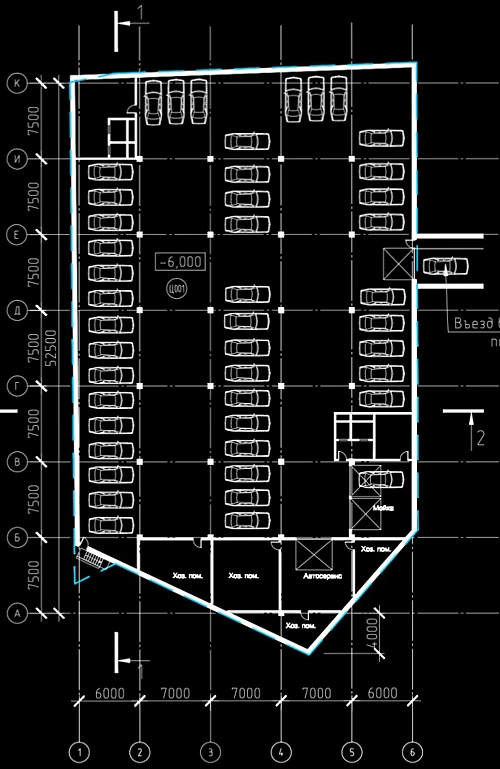

План цокольного этажа

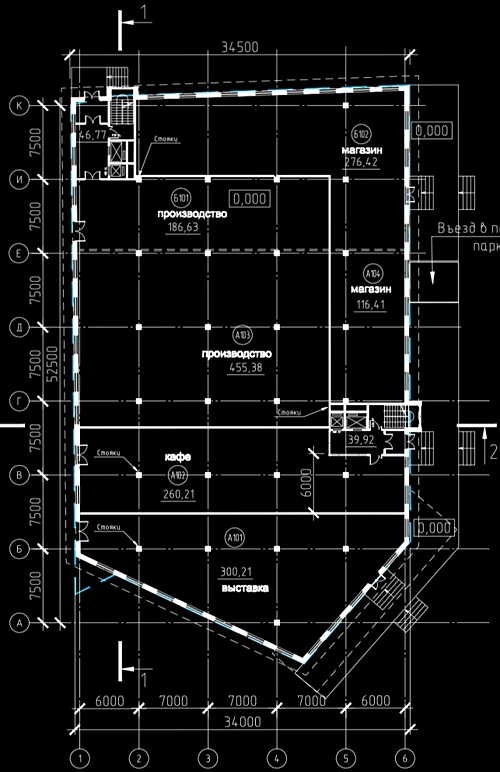

План 1 этажа











План 2 этажа

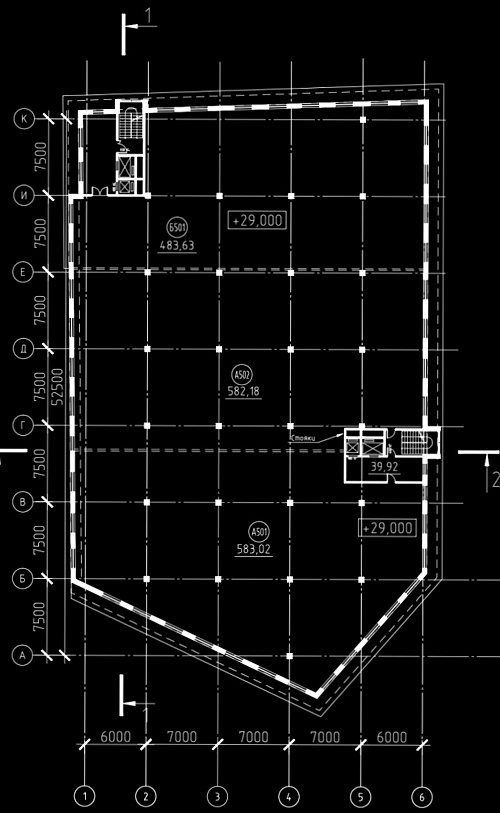

План 5 этажа
