ПРЕДПРОЕКТНОЕ ПРЕДЛОЖЕНИЕ РАЗВЛЕКАТЕЛЬНОГО КОМПЛЕКСА В КАЛУЖСКОЙ ОБЛАСТИ  (2010 г.)



Архитектор:  Шернин М.Д.



ОБЩАЯ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА:

На предлагаемом участке требовалось запроектировать развлекательный комплекс, включающий в себя боулинг на 3 дорожки, кафе-бар, видео зал, бильярдную и детскую игровую комнату. При этом предлагалось использовать существующий на участке фундамент.
Поскольку новый проект располагается в непосредственной близости от строящегося жилого дома - было принято решение стилистически объединить оба здания. В плане развлекательный комплекс практически в точности повторяет очертания существующего фундамента. На первом этаже около входа запроектирована зона приема посетителей, откуда они могут пройти сразу в бильярдную или через гардероб - в боулинг, кафе или видеозал. На втором этаже находится просторная детская игровая зона с собственными санузлами. Это вытянутое помещение со скатной кровлей и многочисленными оконными проемами, в том числе и верхним фонарем. Обилие оконных проемов позволяет максимально насытить помещение солнечным светом. Из всех больших помещений предусмотрены два эвакуационных выхода.
Фундамент блочный (существующий), стены из кирпича с наружным утеплением и вентилируемым фасадом.

   ОБЩАЯ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА:

ТЕХНИКО - ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:


Общая площадь участка - 0,48 га.

Общая площадь комплекса - 1290 кв.м.

В том числе:
Зал для боулинга -222 кв.м.
Кафе, бар -240 кв.м.
Детская игровая комната -267 кв.м.
Зона отдыха с бильярдом -192 кв.м.
И т. д.

Площадь застройки комплекса - 1120 кв.м.


Строительный объем - 7100 куб.м.

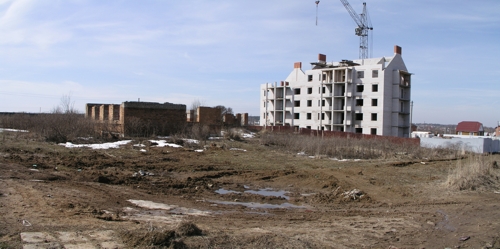

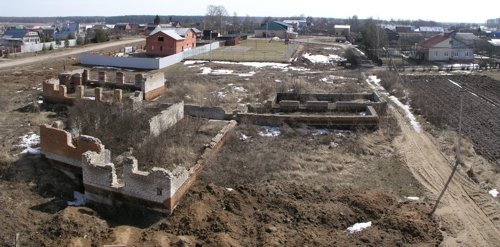

Существующее положение







Существующее положение

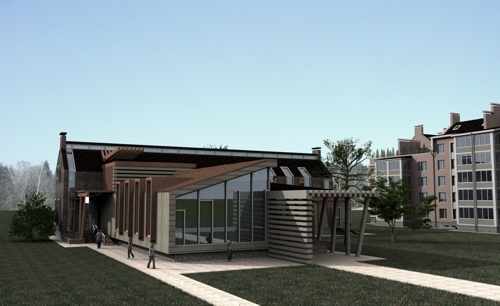

 Главный вход в комплекс

Проект развлекательного комплекса

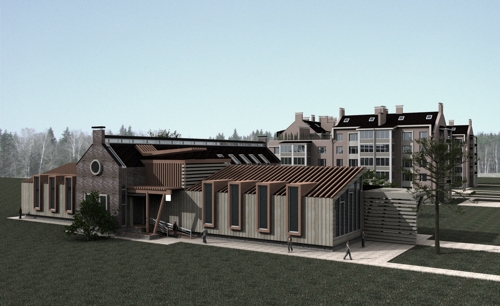

Вид с северо-востока













Проект развлекательного комплекса

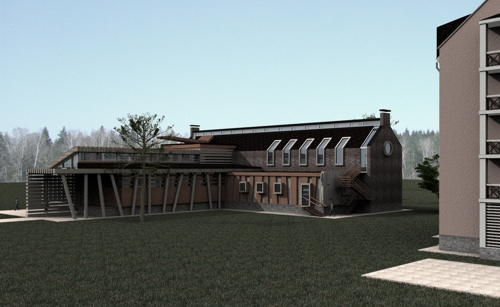

Вид с северо-запада







Проект развлекательного комплекса

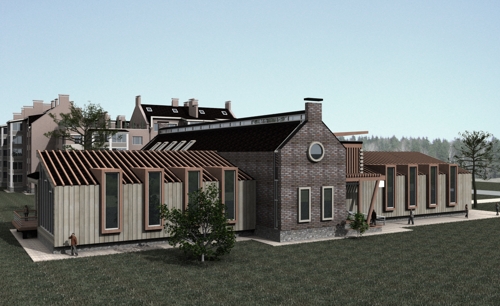

Вид с юго-востока

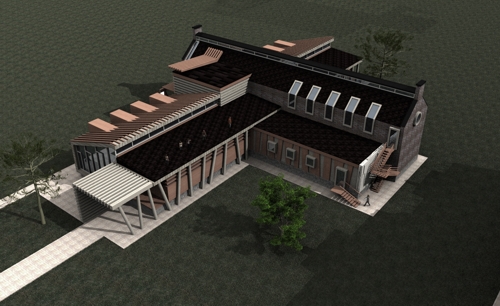

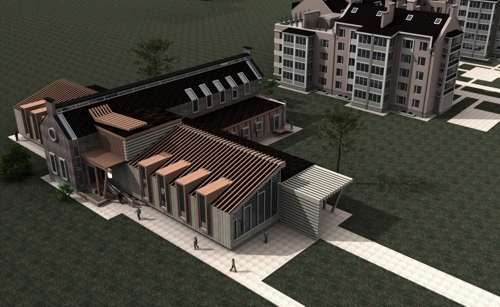

Вид с высоты птичьего полета







Проект развлекательного комплекса

Вид с высоты птичьего полета

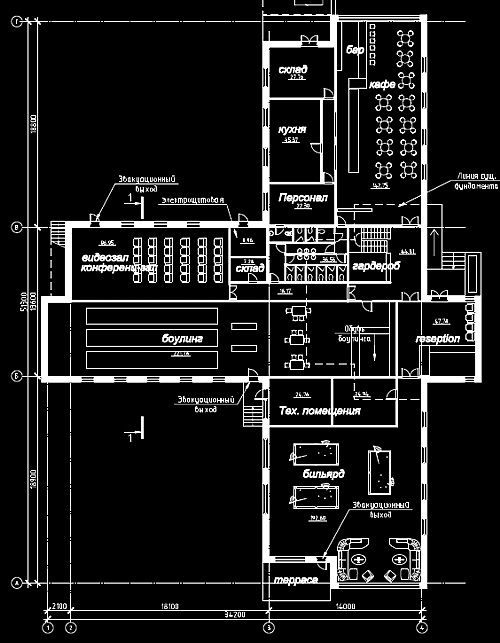

План 1 этажа

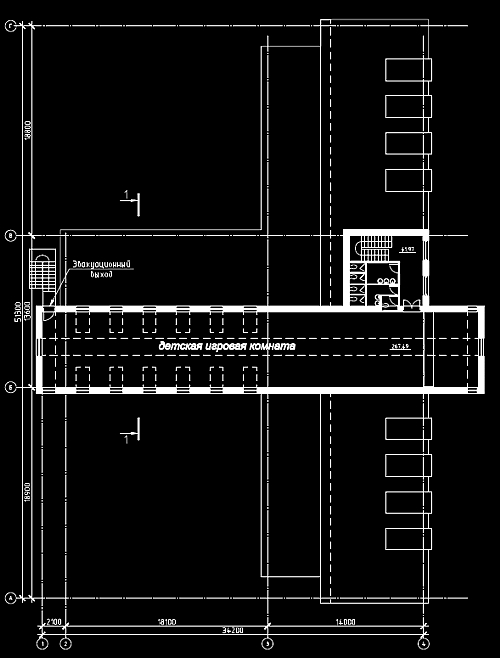

План 2 этажа

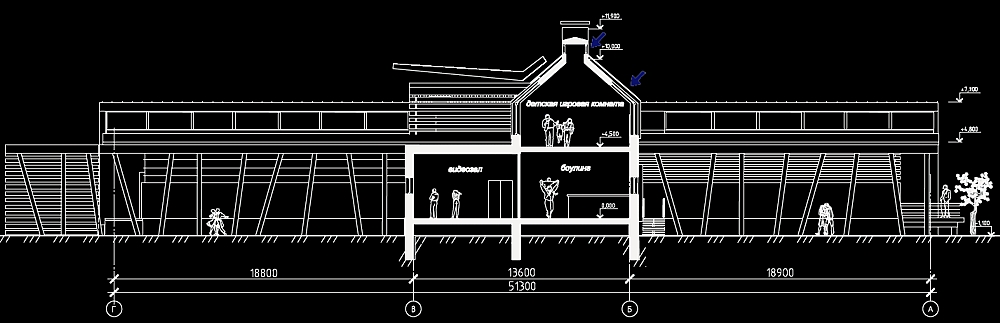

Схема разреза 1-1
