ПРОЕКТ  ИНДИВИДУАЛЬНОГО ЖИЛОГО ДОМА  (2011 г.)



Архитектор:  Шернин М.Д.





   ОБЩАЯ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА:

По заданию на проектирование требовалось на основании эскизов планов, предоставленных заказчиком , разработать фасады коттеджей под отделку тремя видами кирпича. При этом использовать минимум декора и сложных (дорогостоящих) технических решений.

В результате проект представляет собой два "полярных"  решения, максимально дешевое (собственно сам дом) и "расширенное", которое включает в себя такие опции как; навес для автомобилей, терраса первого этажа, терраса второго этажа, навес над террасой 2 этажа. На первом этаже запроектирована котельная, жилая комната, кладовая под лестницей, гостевой санузел с душевой кабиной и пространство гостиной, обьединенной с кухней-столовой, из которой, в свою очередь, можно выйти на участок. В гостиной предусмотрен камин.

 На втором этаже расположены три жилых комнаты, две из которых могут иметь выход на террасу а из общего холла можно попасть на балкон. Также на этаже запроектированы два помещения, разделенные стояками коммуникаций. Они могут использоваться как мокрые (два санузла), так и под кладовые, гардеробные, холлы и т.д. (см. варианты планировок).

Стены предполагается выполнить из кирпича, перекрытия плитные, стропильная система из дерева, кровля - металлочерепица.



ВАРИАНТ 1  (без террас.)

ТЕХНИКО - ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

Общая площадь дома - 156 кв.м.

Площадь застройки - 120 кв.м.

Площадь балконов - 11 кв.м.

Строительный обьем - 720 куб.м.





Коттедж 155 кв.м.

Общий вид (темный кирпич)









Проект небольшого коттеджа

Общий вид (красный кирпич)



Проект небольшого коттеджа

Общий вид (красный кирпич)





Проект маленького дома

Вид с высоты птичьего полета (желтый кирпич)







План 1 этажа

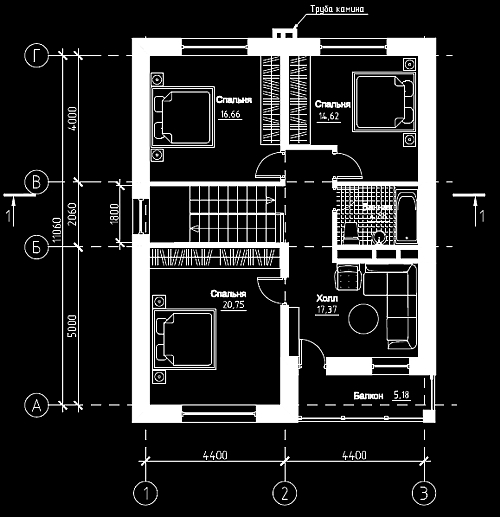

План 2 этажа

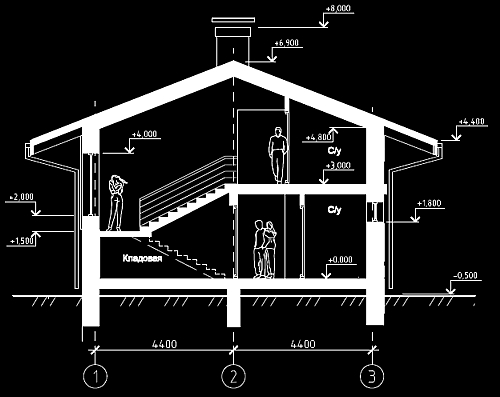

Схема поперечного разреза 1-1





ВАРИАНТ 2  (с террасами и навесом)

ТЕХНИКО - ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

Общая площадь дома - 156 кв.м.

Площадь застройки - 190 кв.м.

Площадь балконов - 62 кв.м.

Строительный обьем - 720 куб.м.





Проект коттеджа 155 кв.м.

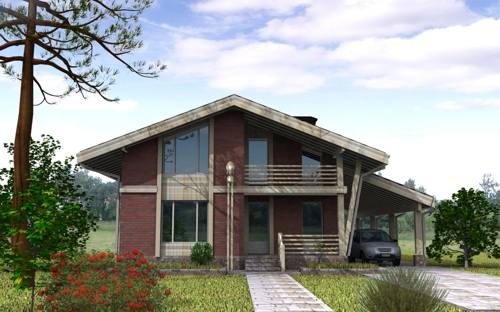

Общий вид (красный кирпич)







Проект коттеджа 155 кв.м.

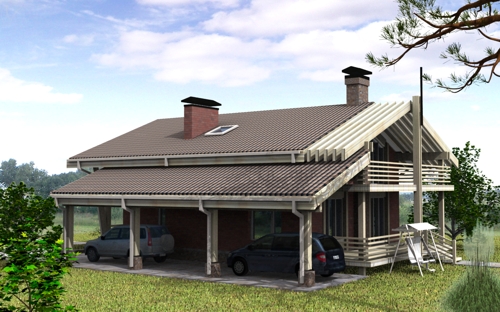

Общий вид (красный кирпич)



Проект коттеджа 155 кв.м.

Общий вид (желтый кирпич)

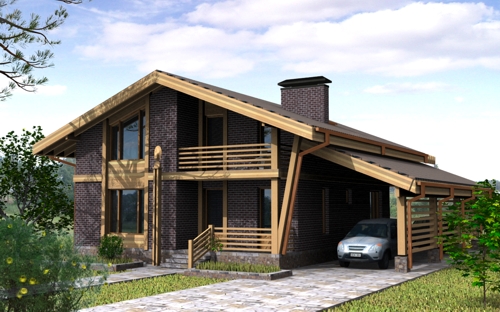

Проект коттеджа 155 кв.м.

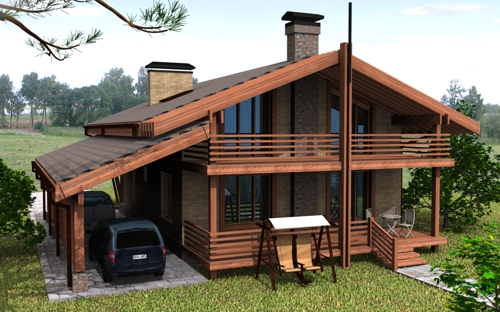

Общий вид (темный кирпич)

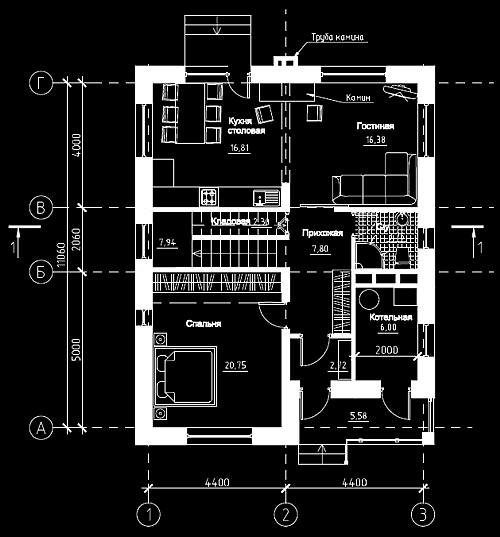

План 1 этажа

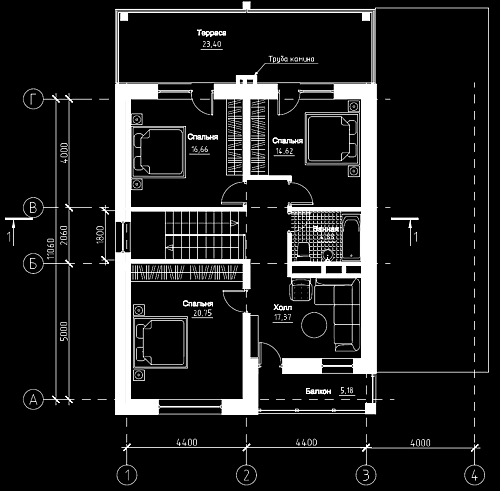

План 2 этажа

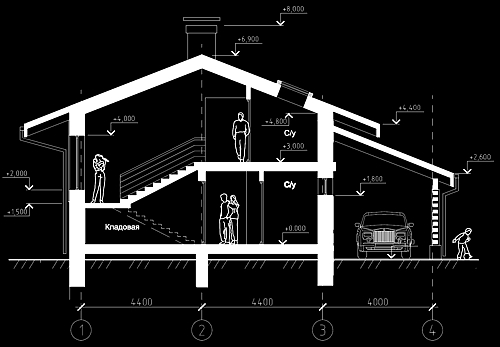

Схема разреза 1-1

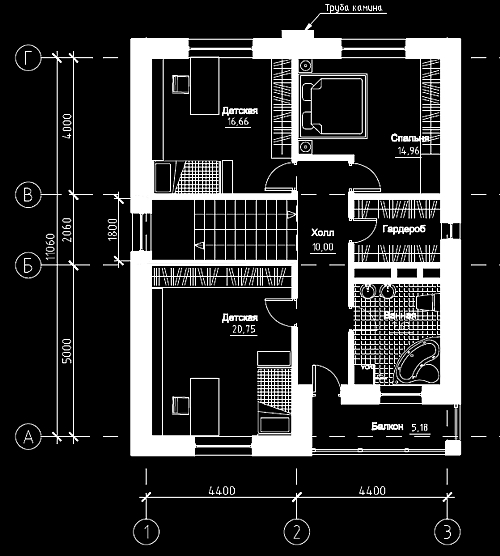

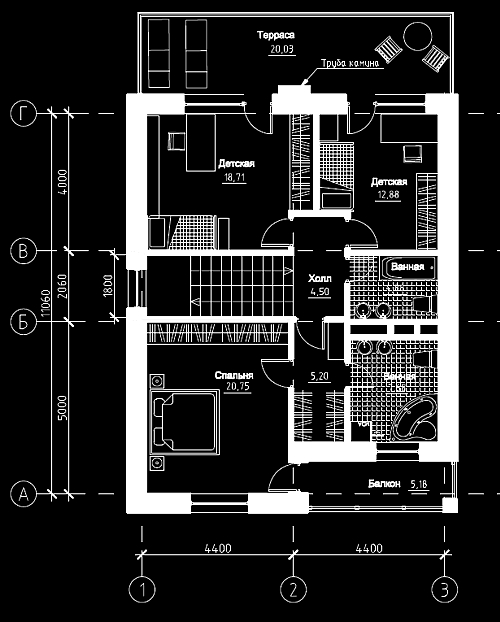

Вариант планировки 2 этажа

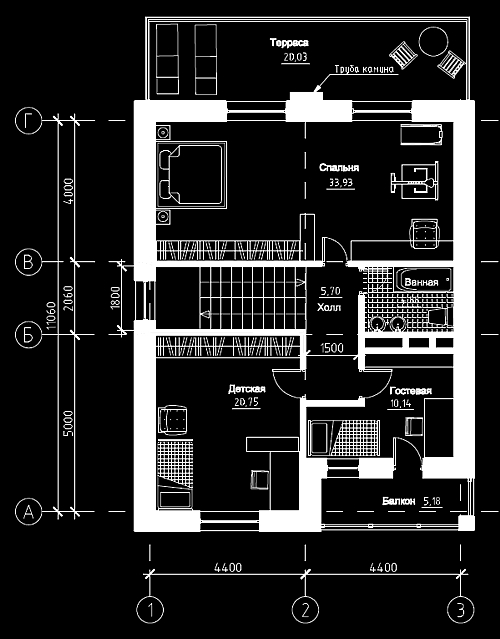

Вариант планировки 2 этажа



Вариант планировки 2 этажа
